带把手曲面喇叭状生成式造型构件

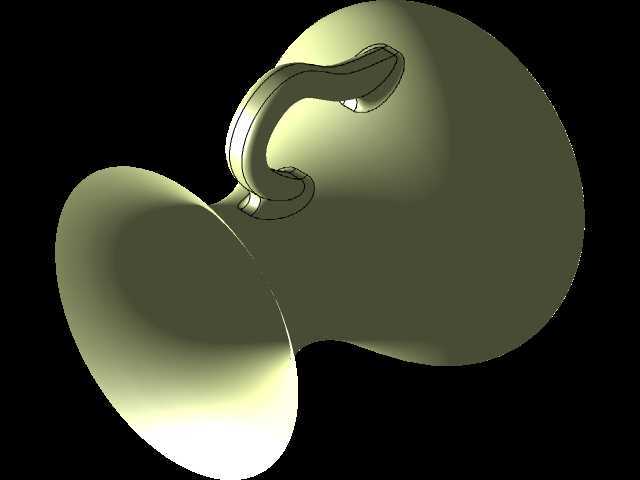

　　这类带侧置把手的喇叭状曲面构件，常应用在流体导流、手持操作类终端设备的末端结构中，比如工业吸尘设备的吸嘴接驳段、通风管路的手持引风端，或是粉体输送环节的手动出料导口，实际使用时需要兼顾握持操作的便利性与流体通过的顺畅性，不能出现结构突兀导致的流道涡流，也不能让握持位置出现应力集中导致的长期使用开裂问题。从结构设计逻辑来看，整个构件采用生成式造型思路完成曲面构建，主体为两端口径差异明显的喇叭状回转基础曲面，大口径端作为介质输入或输出的对接面，边缘做了等厚的圆角过渡处理，避免薄边结构在装配或磕碰时出现卷边、崩缺，小口径端则用于对接管路或设备主体，衔接位置做了平滑的曲率收敛，保证整个流道内壁没有折角，减少介质通过时的阻力损失。

　　侧置的把手并非后期额外拼接的结构，而是和主体曲面做了一体化的融合过渡，把手的握持段截面采用符合人体工学的椭圆截面，曲率贴合手掌自然弯曲的弧度，和主体连接的两个根部位置，做了渐变的加厚过渡，通过G2连续的曲面衔接消除应力集中的尖角，避免长期握持施力时连接位置出现疲劳断裂。在尺寸边界的把控上，这类构件的大口径端外径通常根据对接的配套设备接口确定，常规应用场景下多在120mm到180mm区间，小口径端的外径匹配通用的软管或硬管接驳尺寸，多在40mm到80mm区间，整体轴向长度控制在150mm到220mm之间，保证握持时手部和大口径端留有足够的安全距离，不会在操作时被端部剐蹭。把手的突出高度从主体外壁算起控制在60mm到80mm，

　　握持段的厚度在25mm到30mm，既保证成年人手部可以完全握持施力，又不会因为突出过多导致整体结构占用空间过大，存放或收纳时出现干涉。建模过程中需要重点关注曲面的连续性，主体回转面和把手的融合位置不能出现曲面褶皱、曲率突变，否则后续做薄壁抽壳时会出现壁厚不均，甚至抽壳失败的问题，通常抽壳厚度根据使用的材质确定，如果采用工程塑料注塑成型，壁厚控制在2.5mm到3mm，所有内外壁的圆角半径不小于壁厚的二分之一，避免注塑时出现缩痕、填充不足的缺陷；如果采用金属板材冲压成型，则需要提前对曲面做展开可行性校验，避免出现拉伸率超过材料延伸率导致的冲压开裂。实际装配时，小口径端通常设计有环形卡槽或者外螺纹结构，用于和配套管路快速连接，

　　不需要额外的紧固件即可完成密封对接，大口径端的端面做平面度处理，保证和对接的密封件贴合紧密，不会出现介质泄漏的问题。把手位置不需要额外做包胶处理的话，可以在曲面表面做细微的防滑纹理，纹理深度控制在0.2mm以内，既保证握持时的摩擦力，又不会因为纹理过深导致积灰、难以清理。这类生成式造型的构件，相比传统拼接式的结构，整体重量更轻，应力分布更均匀，在相同的载荷条件下可以减少15%左右的材料用量，同时流线型的外表面也能减少设备移动时的风阻，在手持移动类的设备上应用时，能有效降低操作人员的长时间握持疲劳度。设计过程中还需要考虑构件的放置稳定性，当把构件平放在平面上时，大口径端的端面和把手的最低点可以形成稳定的三点支撑，不会出现随意滚动的情况，方便临时放置时不会滑落摔损。对于需要做表面处理的场景，比如喷涂防静电涂层、镀铬防锈，一体化的曲面结构没有拼接缝隙，不会出现涂层在缝隙位置堆积、脱落的问题，表面处理的良率相比拼接结构有明显提升。
