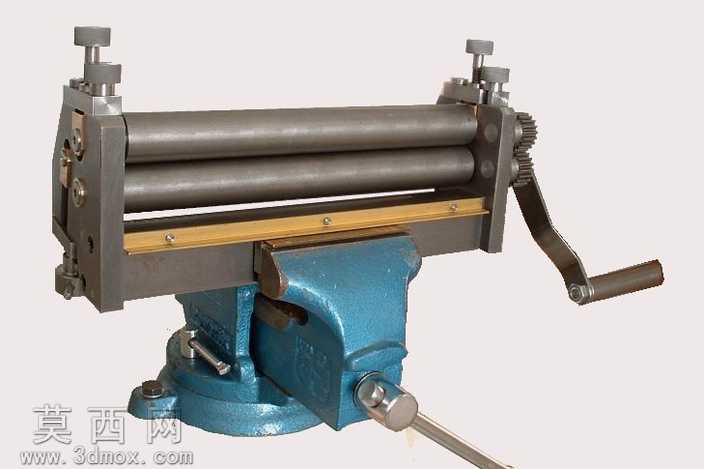

手动小型三辊卷板成型设备结构

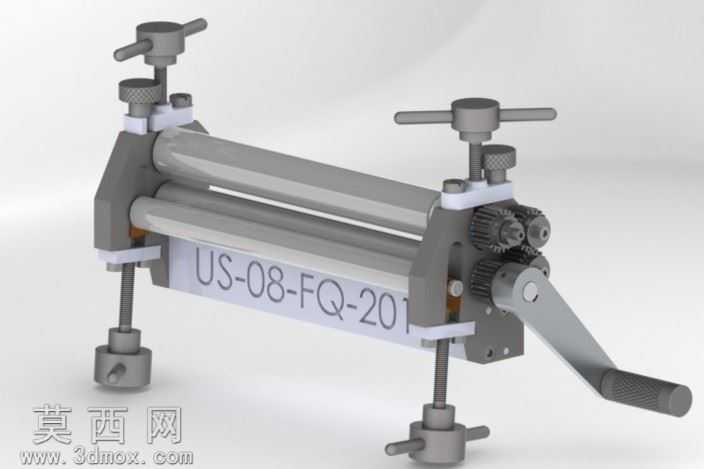

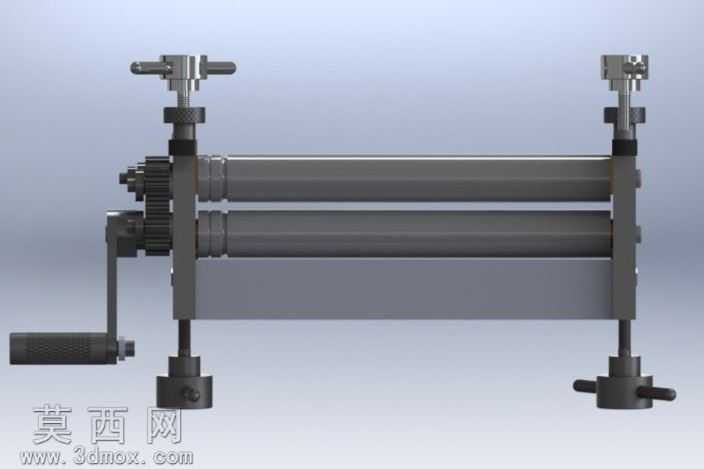

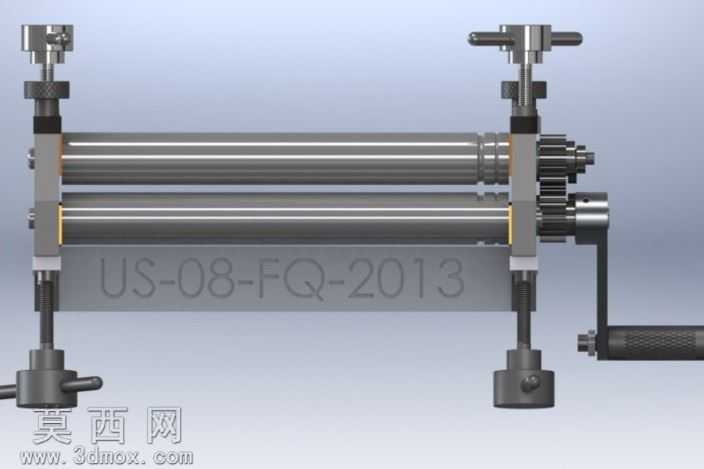

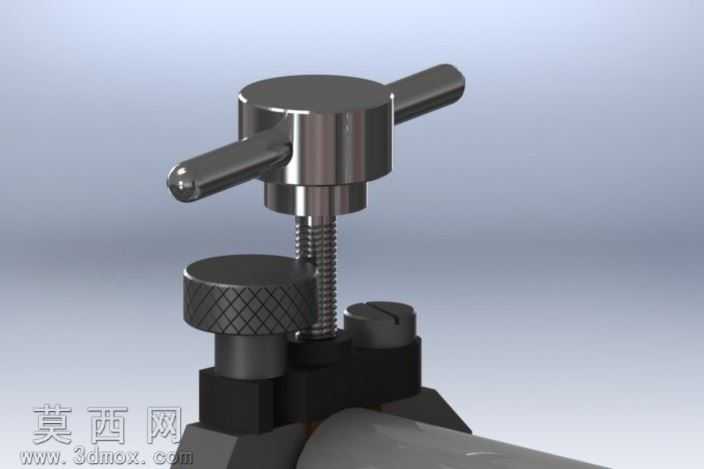

本作品为手动小型三辊卷板成型设备的三维建模成果，建模过程中以SolidWorks为核心工具，采用自底向上的装配建模思路，先逐一完成各单体零件的参数化建模，再按照实际装配约束完成整体装配，全程保证各部件的配合公差符合小型手动加工设备的实际设计要求。建模阶段首先处理核心工作部件，三根平行排布的作业辊轴采用圆柱特征拉伸结合端面倒角完成建模，辊面设置哑光镀铬金属材质，还原金属加工辊件的细腻磨砂质感，同时保证辊轴的同轴度、平行度参数符合钣金卷制的作业要求；辊轴两端的支撑机架采用灰铸铁材质设定，建模时通过拉伸凸台、切除特征完成机架的安装孔、定位槽结构，表面做粗糙铸铁纹理处理，还原铸造机架的真实质感。设备的调节机构部分，顶部的两个T型手摇调节手柄采用滚花特征建模，手柄握持面做防滑纹理处理，搭配下方的调节螺杆结构，通过螺旋配合约束实现辊轴间距的可调功能，可适配不同厚度金属薄板的卷制作业需求；侧方的手摇驱动手柄同样做滚花防滑设计，手柄与传动齿轮组之间设置转动配合，齿轮组采用直齿圆柱齿轮参数化建模，保证齿形啮合的传动精度，转动手摇柄时可通过齿轮传动带动下辊轴转动，实现板材的自动进给卷制。设备底部的两个可调支撑脚采用螺杆加脚垫的结构，建模时设置螺纹配合，可调节设备的整体水平度，保证作业时的设备稳定性；机架中部的标识牌采用凸字拉伸特征，表面做哑光金属铭牌材质，还原工业设备的标识细节。渲染阶段采用工作室柔光环境，搭配浅灰色纯色背景，通过多角度打光突出设备的金属材质层次与结构细节，对辊轴的金属反光、机架的漫反射质感、手柄的防滑纹理都做了针对性的材质参数调整，让整体渲染效果贴近真实工业设备的实物观感。结构设计上充分考虑手动设备的操作便利性，调节手柄与驱动手柄的位置都符合人体操作的发力角度，齿轮传动结构做了外置设计，既方便日常维护润滑，也能直观展示传动逻辑，整体结构紧凑小巧，适合小型钣金加工场景的薄板卷圆、弧面成型作业，各部件的连接位置都设置了对应的紧固件安装位，符合机械设计的装配工艺要求，没有出现干涉、配合错位等建模问题，完整还原了手动三辊卷板设备的全部结构细节与功能逻辑。
