D37E引擎用剖视结构活塞三维设计

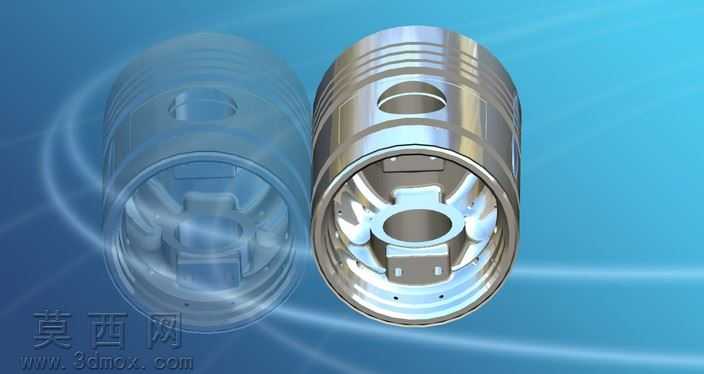

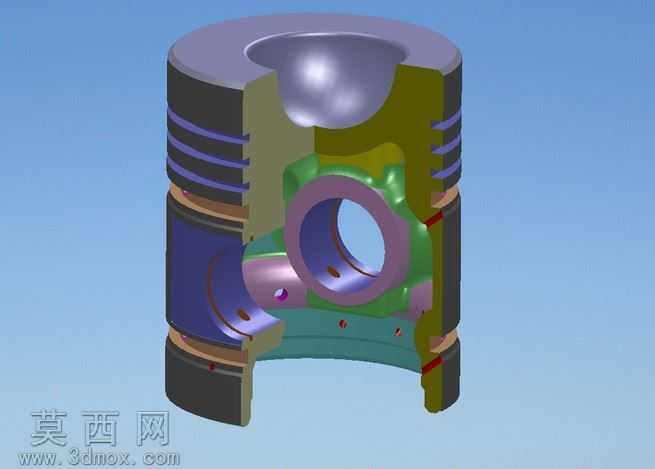

本作品为适配D37E引擎的活塞三维设计模型，采用剖视展示形式完整呈现活塞的内外结构细节，建模过程依托三维参数化设计思路完成，首先依据内燃机活塞的设计规范确定整体尺寸基准，从活塞顶部的燃烧室凹坑结构开始搭建基础特征，依次完成活塞头部的环槽结构、活塞销座的支撑结构、活塞裙部的导向结构的分步建模。模型对活塞的多层气环槽、油环槽做了精准的结构还原，环槽的宽度、深度、间距均匹配D37E引擎的装配要求，活塞销座部位做了加强筋过渡结构设计，还原了实际产品中销座与活塞头部、裙部的连接强化形态，同时对活塞内部的冷却腔道、油孔通路做了可视化呈现，通过不同色彩的材质区分不同功能区域：顶部燃烧室区域采用耐高温金属材质表现，活塞环区域采用深色耐磨材质表现，销座连接区域采用高强度合金材质表现，裙部导向区域采用轻量化耐磨材质表现，各区域材质的光影渲染贴合实际金属零件的质感，剖切面的处理清晰展现了活塞从外到内的壁厚变化、结构衔接逻辑，完整还原了活塞在引擎工作中承受燃气压力、传递动力、配合活塞销完成往复运动的结构基础，整个建模过程严格遵循机械零件设计的装配约束要求，各结构特征的尺寸比例协调，既保证了外观展示的直观性，也完整呈现了活塞作为引擎核心动力零件的功能结构设计逻辑，能够直观展现活塞的内部构造与各部位的功能设计思路，为相关引擎零件的结构认知、设计参考提供清晰的三维可视化参照。
