立式带孔槽组合式机械连接支撑构件

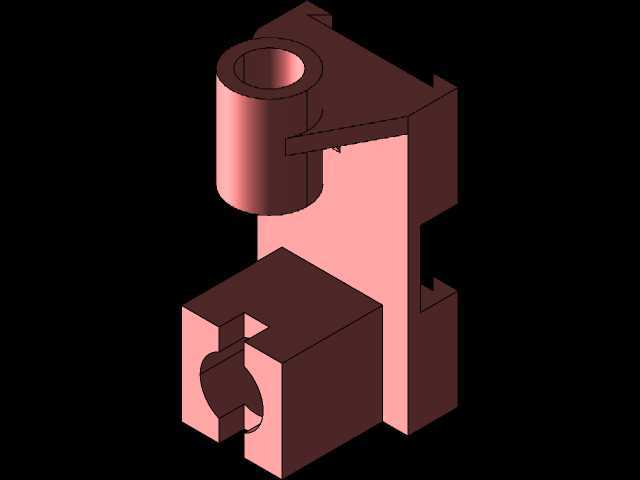

　　这类组合式支撑连接构件，常见于中小型自动化生产线的工位旁侧定位结构、小型专用工装的侧向承载单元，以及台式加工设备的辅助定位模组中，主要承担相邻功能部件的连接承载、相对位置限定以及侧向导向支撑作用，区别于标准型材拼接的支撑结构，这类一体成型的构件能在紧凑安装空间内同时满足多方向的载荷传递需求，减少零散紧固件的使用数量，提升装配单元的整体刚性。从结构布局来看，构件上部设置的带通孔圆柱筒体，主要用于穿装导向轴或者铰接销轴，筒体内壁的加工精度直接决定了铰接转动或者轴向往复滑动的顺畅度，筒体与下方块状基体通过三角加强筋连接，筋板的厚度与过渡圆角经过受力校核，可避免侧向载荷作用下筒体与基体衔接位置出现应力集中断裂的问题。

　　构件下部的块状基体上开设的贯通槽与半圆弧缺口，是用于和相邻部件的凸台、定位轴进行卡合装配，槽口的宽度尺寸与圆弧缺口的直径公差控制在IT7级范围内，装配时无需额外调整即可实现快速定位，卡合后再通过侧面的紧固件锁止，就能保证两个连接部件之间无相对窜动。基体后侧的阶梯式凸台结构，是用于贴合设备安装基准面的定位结构，凸台的台阶高度差经过精确计算，可避开安装面上的凸起焊缝或者走线槽，保证构件安装后基准面完全贴合，不会出现倾斜偏载的情况。在设计这类构件时，首先要明确安装空间的边界限制，整体外轮廓的长宽高尺寸需要匹配安装工位的预留空间，上部筒体的中心高度要与对接部件的铰接孔中心高度完全一致，避免装配后出现轴系别劲的问题；

　　下部槽口的开设位置要保证卡合后构件的重心落在安装基准面的支撑范围内，防止长期受载后出现安装松动。筒体的内径尺寸要根据穿装轴的直径来确定，壁厚需要根据承受的径向载荷大小计算，通常这类用于轻载工位的构件，筒体壁厚不小于内径的五分之一，保证受侧向冲击时不会出现筒体变形。基体上的半圆弧缺口，其圆心位置要与对接部件的定位轴中心重合，缺口的深度要保证卡合后接触面积不小于定位轴圆周面的四分之一，避免接触应力过大造成接触面压溃。构件的所有棱边都做了R1左右的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少热处理环节的应力集中点，降低构件淬火后出现开裂的概率。在实际应用场景中，这类构件如果用于工装夹具的侧向压紧单元支撑，

　　上部筒体内穿装的导向轴端部会连接压头，通过气缸驱动实现上下往复压紧动作，下部的槽口卡合在工装基板的定位凸台上，锁止后即可保证压头的下压位置精准，不会出现偏移；如果用于小型输送线的侧边挡停机构安装座，上部筒体可穿装挡停杆的铰接销轴，下部基体固定在输送线铝型材的侧面，挡停杆转动时可实现对线上工装板的阻挡与放行，构件的刚性直接决定挡停时的位置精度，不会因为工装板的撞击出现挡停位置偏移。在建模过程中，需要重点关注各个特征之间的位置公差，比如上部筒体的内孔轴线与下部基体安装面的垂直度，要控制在0.02mm/100mm范围内，否则穿装的轴会出现卡滞；下部槽口的对称面与筒体轴线的位置度偏差不能超过0.05mm，保证装配后对接部件的位置精度。另外，构件上所有需要配合的面都预留了合适的加工余量，非配合面则保持基础加工精度即可，在满足使用要求的前提下控制加工成本。这类构件的材质通常选用45号钢，根据使用场景的不同可做发黑或者镀锌处理，如果用于腐蚀环境下的设备，也可更换为304不锈钢材质，对应的壁厚尺寸需要根据不锈钢的强度参数做适当调整，保证承载能力不变。
