带方形安装座的通孔连接轴套结构

　　这类带方形安装基座的通孔轴套结构，在轻工输送线、小型工装夹具的定位传动环节应用十分广泛，日常设备维护中经常能碰到同结构的替换件。从实际使用场景来看，它主要承担两类核心作用：一是作为传动轴的径向支撑载体，套在光轴外侧降低轴运转时的径向窜动，二是通过侧边的方形安装座直接固定在设备型材架或者工装立板上，省去额外做轴座支架的加工工序，在小型自动化输送单元、桌面级工装的定位机构里，这种结构的配件能大幅缩短装配周期。

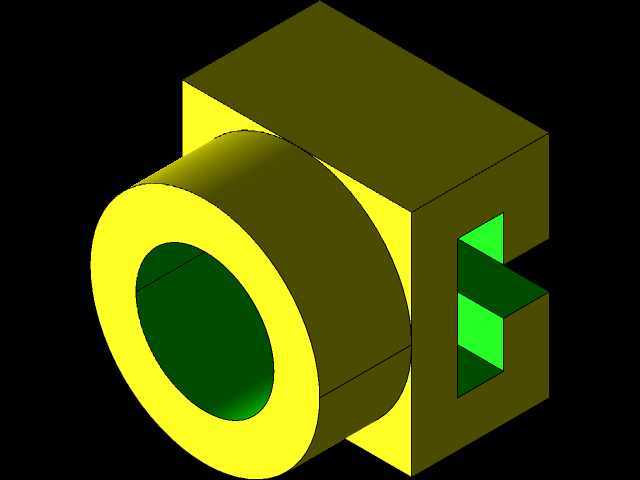

　　从结构功能上拆解，前端的圆筒段是轴的配合位，内孔为贯通设计，光轴可以直接从一端穿入，根据实际使用需求可以在筒壁预留顶丝孔位，用来锁紧穿入的轴，避免轴运转时和轴套产生相对滑动；后侧的方块安装座和圆筒段为一体化结构，方块的两个相邻侧面做了开槽设计，槽位刚好可以卡入设备机架的凸台或者铝型材的卡槽，安装时不需要额外做定位销孔，靠槽位的卡合就能完成初步定位，再通过螺栓穿过方块上预留的安装孔就能完成完全固定，相比传统圆形法兰轴座，这种带卡槽的方形座在铝型材搭建的设备上安装时，不需要额外加工法兰对位的止口，装配容错率更高。

　　设计这类结构的时候，首先要匹配的是穿轴的直径公差，内孔一般选用H7的基孔制公差，和常用的g6公差光轴配合时，既能保证轴转动的顺畅度，又不会出现过大的径向间隙；圆筒段的壁厚要根据实际承载的径向力计算，常规轻载场景下壁厚不小于内孔直径的五分之一就能满足强度要求，避免轴受径向力时筒壁出现变形。后侧方块的尺寸要兼顾安装空间和固定强度，方块的边长一般比圆筒外径大10到15毫米，预留出安装螺栓的孔位空间，侧边的卡槽宽度要匹配常用的20、30、40系列铝型材的槽宽，槽深控制在3到5毫米，既能保证卡合定位的效果，又不会因为槽过深削弱方块的整体结构强度。

　　从安装边界来看，这类轴套安装时需要注意几个尺寸限制：首先是圆筒段的轴向长度，要保证轴穿入后和轴套的配合长度不小于轴直径的1.2倍，避免轴在运转时出现翘头；方块安装座的后侧要和安装面完全贴合，安装面的平面度公差要控制在0.1毫米以内，避免固定后轴套内孔出现偏斜，加剧轴的磨损；侧边卡槽卡入型材凸台后，要保证卡槽底面和凸台端面留有0.2毫米左右的间隙，靠螺栓锁紧时让方块和安装面完全贴实，不能靠卡槽承受轴向的锁紧力，长期受力下容易出现槽边崩裂的问题。

　　实际建模的时候，要优先处理圆筒和方块的衔接过渡位置，衔接处做R2到R3的圆角过渡，避免直角位置出现应力集中，在设备长期受振动的场景下，直角衔接的位置很容易出现疲劳裂纹；内孔的两端要做0.5到1毫米的倒角，方便轴穿入的时候不会刮伤轴的表面，也能避免内孔边缘的毛刺在装配时掉落到配合面里加剧磨损。如果是用于有传动需求的场景，还可以在圆筒的外圆预留键槽位置，用来安装同步轮或者齿轮，直接把轴套作为传动件的安装基座，进一步精简设备的结构。这类结构的配件因为集成了轴支撑和安装固定的功能，在小型设备的轻量化设计里优势很明显，相比分体式的轴座加轴套结构，一体化的设计减少了装配时的累计误差，也降低了多个零件配合带来的松动风险，在输送线的从动轮支撑、工装的定位导套、小型执行机构的导向座位置都能适配使用。
