带扁方轴端圆形密封端盖结构设计

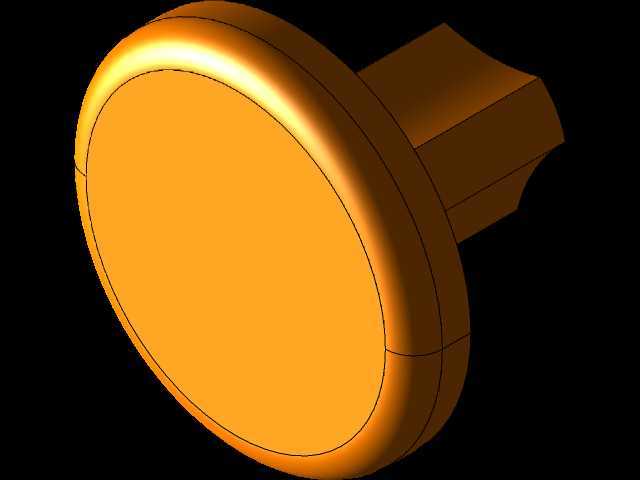

　　这类带扁方传动端的圆形端盖，多应用在中小型减速箱、液压阀组集成块、小型动力输出单元的腔体端口位置，日常在轻工输送线的驱动辊组端座、小型农用机具的齿轮腔封口、自动化设备的气动回路集成端都能见到同结构的零件，核心作用是完成腔体端口的封闭，同时通过伸出的扁方结构传递小扭矩的转动动作，兼顾密封与动力接驳的双重需求。从结构设计逻辑来看，圆形盘体的外缘做了圆弧过渡的加厚处理，并非简单的平板结构，加厚的环带区域一方面是为了布置安装密封胶圈的槽位，避免腔体内部的润滑脂、压力介质出现渗漏，另一方面加厚结构能提升端盖整体的抗形变能力，当腔体内部存在微正压或者外部受到磕碰冲击时，不会出现平板式端盖容易发生的翘曲变形问题，

　　保证密封面的贴合度始终处于稳定状态。伸出的扁方轴段没有采用整圆结构，是为了和外部的拨叉、手动旋钮、传动摆杆实现无键连接，相比普通的平键连接，这种一体成型的扁方结构在小扭矩传动场景下装配效率更高，不需要额外加工键槽、配置标准键，也不会出现键连接长期使用后键槽磨损、滚键的问题，适合需要频繁手动调节、小角度往复转动的工况，比如小型流量调节阀的调节端、设备舱门的锁紧传动端，都能通过这个扁方结构直接和操作件对接，减少中间连接零件的数量。在安装边界的设计上，盘体的密封面平面度需要控制在合理范围内，和腔体端面贴合时不需要额外加工复杂的定位止口，依靠盘体内侧的定位凸台就能完成和腔体端口的同轴定位，凸台的外径和腔体内孔采用间隙配合，

　　装配时能快速对准安装孔位，降低现场装配的对位难度。盘体上的安装孔采用沉孔设计，装配后紧固螺丝的头部不会突出端盖表面，避免外部的杂物、灰尘堆积在螺丝头部位置，也能防止设备运行过程中突出的螺丝头剐蹭到周边的管线、操作人员的衣物，提升设备整体的外观整洁度与使用安全性。从实际使用场景的适配性来看，这类端盖的工作环境多存在少量的粉尘、润滑介质飞溅，所以盘体表面的圆角过渡设计也能减少棱角位置的污渍附着，日常设备维护时擦拭清洁更加方便，不会出现直角缝隙里积留油污难以清理的问题。扁方轴段和盘体的衔接位置做了圆角卸荷处理，避免应力集中导致的轴根断裂问题，因为这个位置是传动扭矩的应力集中区域，如果采用直角衔接，

　　长期承受往复扭转力矩的时候很容易出现疲劳裂纹，圆弧过渡的结构能分散应力传递路径，提升零件的疲劳使用寿命，在频繁操作的工况下也能保证结构强度满足使用要求。设计这类零件的时候，需要重点核对扁方的对边尺寸和外部对接零件的内孔尺寸匹配度，既要保证装配时能顺利插入，也要控制配合间隙不能过大，避免转动的时候出现空行程，影响调节或者传动的精度；同时盘体的总厚度需要和腔体内部的零件预留足够的安全间隙，不能和腔体内部的齿轮、轴承端圈发生运动干涉，伸出的扁方轴段长度也要根据外部对接零件的厚度确定，保证对接后传动件不会出现轴向窜动脱落的问题。密封槽的尺寸设计需要匹配对应线径的O型密封圈，压缩量控制在合理区间，压缩量过大容易导致密封圈永久变形失去密封效果，压缩量过小则会在腔体压力波动时出现渗漏问题，这类端盖的密封槽一般开设在盘体内侧的定位凸台外缘，装配后密封圈被挤压在凸台和腔体内壁之间，实现径向密封，相比端面密封的形式，径向密封对安装面的平面度要求更低，密封可靠性更稳定，即使端盖的紧固螺丝拧紧力矩存在少量偏差，也不会影响密封效果。
