异径弯式法兰连接管路转接件

　　在工业流体输送系统的管路布设作业中，经常会遇到不同通径管路走向偏转同时需要刚性密封连接的场景，这类场景下常规的等径直管法兰、标准弯头搭配变径圈的组合方案，不仅会增加管路的连接密封点数量，提升介质泄漏的潜在风险，还会因为多段零件拼接占用更多的安装空间，在紧凑型设备的管路布局、狭小舱室的管线排布场景中适配性较差。这款弯式异径法兰转接件，就是针对这类复杂管路连接需求开发的一体化结构零件，能够在单一部件上同时实现管路通径变化、90度走向偏转、法兰式刚性密封连接三个核心功能，省去了多零件拼接的装配工序，也减少了管路系统的潜在泄漏点。

　　从实际应用场景来看，这类转接件常被用在化工流体输送管线的泵组出口端，匹配泵体出口法兰与后续输送管路的通径差，同时调整管路走向避开周边设备结构；也会应用在中小型液压站的阀组外接管路中，连接阀块接口与不同通径的高压输油管路，在紧凑的阀站安装空间内完成管路走向的调整；部分水处理设备的罐体接口处，也会采用这类一体化转接件，连接罐体的大口径法兰接口与后续小口径输送管路，同时调整管路走向适配设备内部的布局空间。

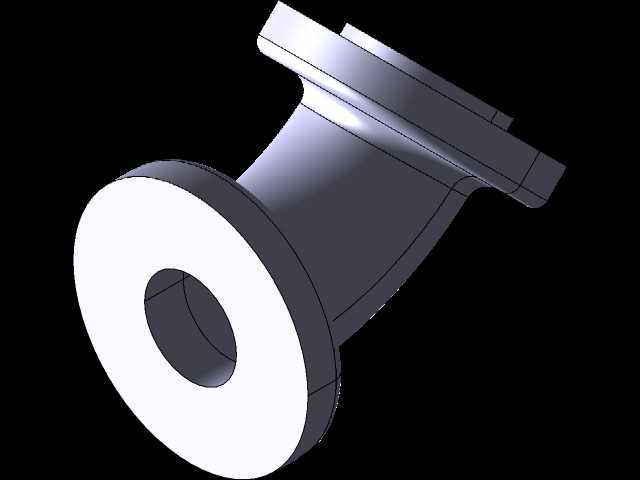

　　从结构设计的角度来看，这款零件采用一体化铸造成型后再做机加工的工艺路线，主体为90度平滑弯曲的锥形过渡流道，流道内壁做圆弧过渡处理，没有直角突变结构，能够最大程度降低流体经过转接部位时的局部阻力，减少介质输送过程中的压损，同时避免介质中的固体杂质在转角部位沉积堵塞。两端的法兰盘均采用标准凸面法兰结构，法兰端面上加工有标准的密封面，能够适配常规的法兰密封垫片，法兰盘上的连接螺栓孔按照对应压力等级的法兰标准做等分排布，能够直接与同规格的标准法兰完成对接，不需要额外加工转接结构。大口径端的法兰盘厚度根据对应公称压力的要求做了加强设计，能够承受管路内部的介质压力，避免法兰受力变形导致密封失效；小口径端的法兰盘与弯管主体的衔接部位做了圆弧过渡加强筋处理，能够降低管路振动带来的应力集中，避免长期运行过程中衔接部位出现疲劳裂纹。

　　在安装边界的设计考量上，这款转接件的弯曲半径经过优化，既保证了流道的平滑过渡，又控制了整体的外形尺寸，两个法兰端面的中心距经过精准核算，能够适配多数紧凑型安装场景的空间要求，安装时不需要对周边其他管线、设备结构做额外调整。法兰端面的加工精度满足对应压力等级的密封要求，装配时只需要按照标准法兰的紧固流程，对角均匀拧紧连接螺栓，配合对应的密封垫片就能实现可靠密封，不需要额外做焊接、粘接等工序，后期维护拆卸也十分便捷。针对不同的输送介质特性，这款零件的结构可以适配多种材质的加工需求，输送普通水、低压气体的场景可以采用铸铁材质做防腐处理，输送腐蚀性化工介质的场景可以采用不锈钢或者工程塑料材质加工，高压液压系统场景则可以采用锻钢材质加工，满足不同工况的压力、耐腐蚀性要求。

　　在建模过程中，需要重点关注流道内壁的曲面顺滑度，避免出现曲面褶皱、台阶等结构缺陷，否则会直接影响流体的通过性能，甚至在局部形成涡流造成管路振动；法兰盘上的螺栓孔位置度需要严格控制，保证与标准法兰对接时螺栓能够顺利穿入，不会出现孔位错位的问题；弯管主体与法兰衔接的过渡部位要做合理的圆角处理，避免应力集中导致零件结构强度不足。同时建模时需要预留合理的机加工余量，尤其是法兰密封面、螺栓孔的加工余量，保证后续机加工后能够达到设计的尺寸精度与形位公差要求。
