三孔铰接式传动连杆结构设计

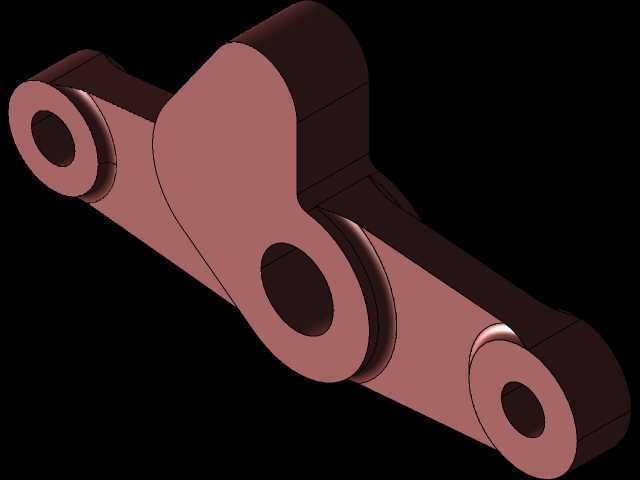

　　这类三孔铰接连杆是往复传动系统里的核心传力构件，常见于轻工自动化输送线的摆杆机构、小型内燃机的气门传动组、农用机械的割台驱动单元以及工装夹具的联动锁紧结构中，主要承担动力传递、运动轨迹转换、多部件同步联动的功能，能将旋转运动转化为指定行程的往复摆动，或是把直线驱动力传递到多个执行端，保证各动作端的运动相位匹配。从结构形态来看，该零件采用一体化锻压毛坯加工成型，三个铰接孔分别对应动力输入端、中间支撑铰接点、执行输出端，三个孔的中心距公差直接决定传动过程中的运动精度，孔位同轴度偏差超过0.02mm就会出现传动卡滞、铰接轴偏磨的问题，因此建模阶段需要严格约束三个孔的位置度公差，同时对孔壁与端面的垂直度做基准约束，避免装配后出现轴向窜动。

　　设计过程中首先要匹配整套传动机构的行程需求，先确定输入、输出端的运动摆角范围，反推三个铰接点的中心距参数，再根据传递的额定扭矩计算连杆本体的截面厚度，保证在最大冲击载荷下本体的弯曲变形量控制在0.05mm以内，避免长期交变载荷下出现疲劳断裂。零件的三个铰接孔端都设计了加厚的凸台结构，一方面是增加孔壁的接触长度，提升铰接轴的支撑刚度，减少单位面积的接触压强，延长铰接衬套的使用寿命，另一方面凸台结构可以在不增加整体板材厚度的前提下强化孔位周边的结构强度，控制零件整体重量，降低传动过程中的惯性负载，适合高速往复运动的工况。安装边界方面，三个铰接孔分别对应不同直径的铰接销轴，输入端孔适配直径较小的驱动销轴，

　　中间支撑孔适配直径最大的固定铰接轴，输出端孔根据执行端负载匹配对应直径的连接销轴，装配时三个销轴的轴线必须保持平行，平行度偏差需控制在0.03mm以内，否则会出现连杆运动过程中的别劲问题，大幅增加传动阻力，甚至会导致销轴剪切断裂。零件本体的轮廓采用平滑圆弧过渡，没有尖锐的棱角，一方面是减少加工过程中的应力集中，提升零件的抗疲劳性能，另一方面可以避免运动过程中与周边其他构件发生运动干涉，建模阶段需要做完整的运动仿真，遍历整个运动行程，确认连杆在全摆角范围内与周边机架、其他传动件的最小安全间隙不小于2mm，防止运行过程中出现碰撞磨损。这类连杆的表面通常做氧化发黑处理，提升防锈能力的同时不会增加零件表面的尺寸厚度，

　　不会影响铰接孔的装配精度，孔内壁需要做精镗加工，表面粗糙度达到Ra1.6，保证与衬套的配合精度，减少转动过程中的摩擦阻力。在不同的应用场景下，这类连杆的尺寸参数会有明显差异，用于小型自动化设备的连杆整体长度通常在100mm以内，传递的扭矩不超过50N·m，用于农用机械或者工程机械的连杆整体长度可达到300mm以上，需要配合渗碳淬火处理提升表面硬度，承受更大的冲击载荷。建模过程中需要注意，连杆本体的非配合面不需要过高的加工精度，铸造或者锻压毛坯后做清砂处理即可，只有三个铰接孔的内表面、孔的两个端面需要做机加工，这样可以在保证使用性能的前提下控制加工成本，适合批量生产。另外在设计铰接孔的尺寸时，需要预留衬套的安装间隙，通常孔与衬套采用H7/p6的过盈配合，保证衬套装配后不会出现相对转动，衬套与销轴采用H8/f7的间隙配合，保证转动灵活的同时不会出现过大的旷量，避免传动过程中产生冲击噪音。
