三通法兰式流体换向连接阀体结构

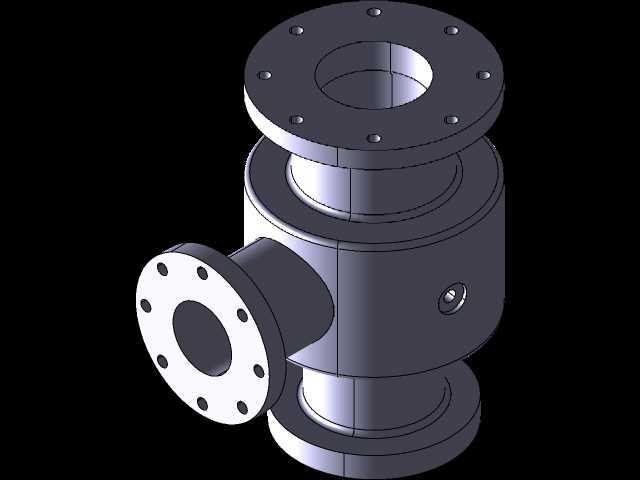

　　该阀体结构为管路系统中的核心流体换向连接件，主要应用于化工流体输送、市政给排水、工业循环水系统、暖通空调管路以及中小型工艺装置的管线节点处，承担不同方向管路的介质导通、流向切换以及管路分段隔断的连接功能，可适配清水、低粘度油品、弱腐蚀性化工介质等多种常规流体的输送工况，在需要将垂直方向与侧向管路进行汇流或者分流的管线节点中，这类三通法兰结构的阀体无需额外加装转接接头，可直接通过法兰端面与对应管线完成对接，大幅减少管路节点的密封点数量，降低管线运行过程中的泄漏风险。从结构设计逻辑来看，该阀体采用一体式铸造成型的壳体主体，三个连接端均采用标准凸面法兰结构，法兰端面均匀分布螺栓通孔，

　　安装时可通过配套螺栓螺母将阀体与两端及侧向的管线法兰进行紧固，法兰密封面可适配非金属平垫片或者金属缠绕垫片，满足不同压力等级下的密封要求。阀体上部与下部为同轴的直通流道，侧向接口与垂直流道呈90度垂直布置，流道内壁做圆弧过渡处理，避免介质在流道转角处形成涡流区，降低介质输送过程中的压损，同时减少介质中固体杂质在流道内部的沉积概率。阀体侧向的圆柱凸台上预留了阀件安装孔位，可根据实际工况需求加装截止阀芯、旋塞或者流量调节件，实现对管路介质的通断控制或者流量调节功能，无需在管线上额外加装独立控制阀，有效压缩管线节点的安装空间。在安装边界方面，三个法兰端的连接尺寸均匹配对应公称通径的管路法兰标准，

　　安装时需保证阀体与对接管线的同轴度偏差在允许范围内，避免法兰密封面出现偏压导致密封失效；阀体整体的轴向与径向尺寸经过优化，在保证壳体壁厚满足承压强度要求的前提下，尽可能压缩整体结构体积，可适配安装空间较为紧凑的管线排布场景，比如设备内部的集成管路组、车间架空管线的转角节点等位置。壳体壁厚的设计经过承压强度校核，可满足常规中低压管路系统的工作压力要求，阀体外部的加强结构与法兰根部做圆角过渡，避免应力集中导致的壳体开裂问题，在长期承压运行的工况下可保证结构稳定性。流道的通径尺寸与对接管线保持一致，不会出现通径缩径的问题，保证介质输送过程中的流量稳定性，避免因通径变化导致的介质流速突变、管路振动等问题。在实际选型应用中，

　　该类阀体可根据输送介质的腐蚀特性匹配不同的壳体材质，常规工况下可采用铸铁或者铸钢材质，有腐蚀需求的场景可更换为不锈钢或者合金材质，法兰的螺栓孔数量、孔径以及法兰密封面形式均可根据实际应用的管线标准进行适配调整，满足不同行业、不同压力等级管路的安装对接需求。
