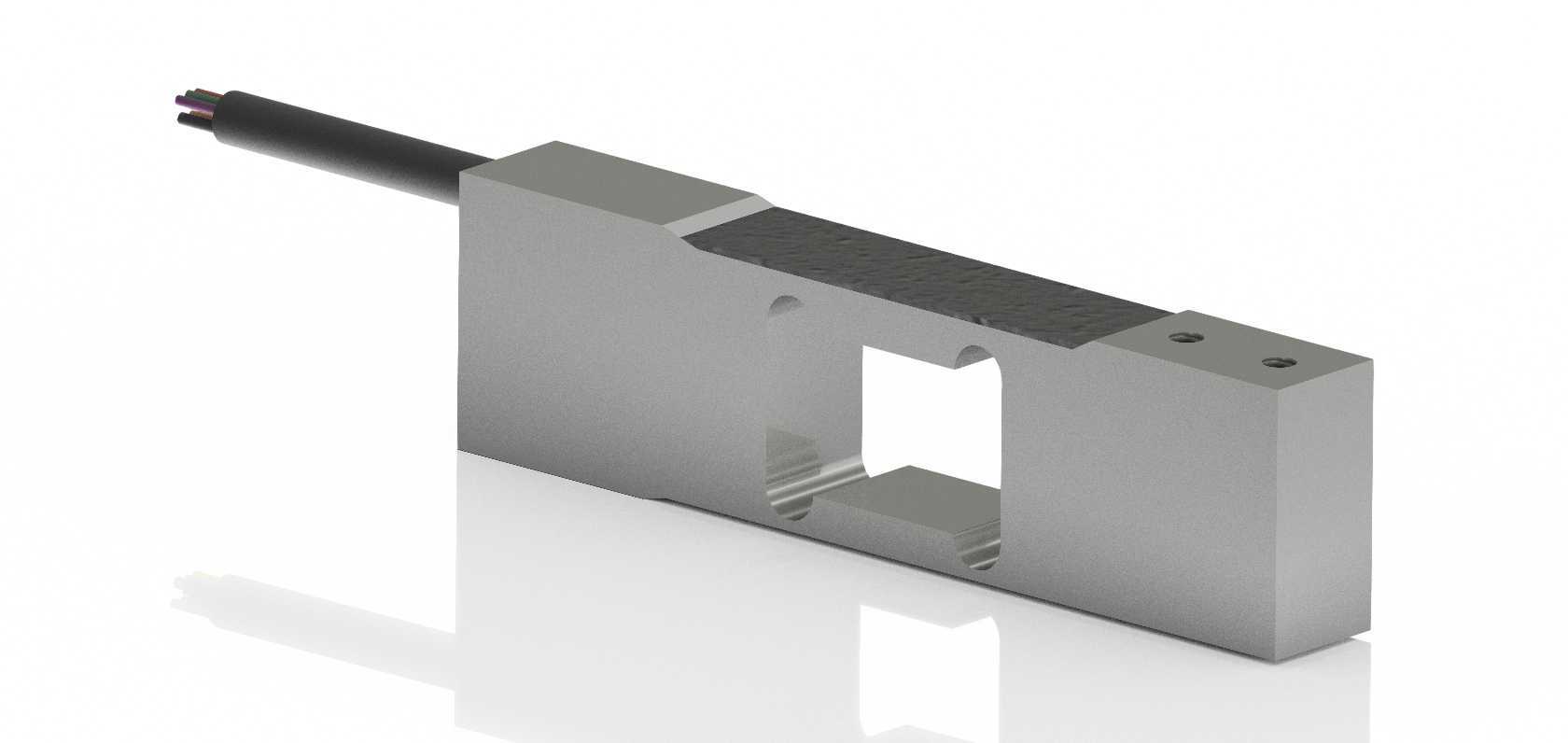

1042型单点式称重测力传感结构设计

　　在商用衡器、工业检重、小型物料计量场景中，单点式称重传感器是应用占比极高的核心测力元件，本次设计的1042型单点称重结构，主要针对小台面电子秤、桌面检重设备、小型配料工位的测力需求开发，适配量程覆盖3kg到30kg的常规计量场景，能够在单支撑点安装条件下，抵消台面偏载带来的测量误差，无需额外布置多组传感器做力矩补偿，大幅降低衡器产品的整体装配复杂度与硬件成本。

　　从结构设计逻辑来看，该传感器采用平行梁式弹性体结构，主体选用硬铝合金材质加工，兼顾弹性形变线性度与整体结构刚性，弹性梁区域做了对称式镂空减薄处理，镂空轮廓经过应力仿真优化，确保额定负载下应变区域的应力分布均匀，无局部应力集中点，长期满负载使用不会出现塑性形变，保证测量精度的长期稳定性。出线端采用侧向出线结构，线缆与弹性体衔接处做了防弯折护套设计，避免设备装配、日常使用过程中线缆反复弯折导致的线芯断裂问题，适配工业场景下的布线与安装需求。

　　安装边界方面，该传感器的固定端设置了两个同轴定位螺纹孔，可直接通过螺栓固定在设备安装基座上，加载端为平整平面，可直接承接秤台或被测物料的承载台面，安装时无需额外做复杂的调平结构，只要保证固定端基座平面度公差在0.1mm以内，加载端与承载台面贴合平整，即可达到标称测量精度。整体外形为长方体块状结构，侧向出线的设计让整体安装占用的垂直空间更小，适配小体积衡器产品的紧凑内部空间布局，不会因为传感器自身尺寸占用过多设备内部空间，给后续的电路模块、布线预留充足的装配余量。

　　功能特性上，该结构的应变片粘贴区域设计在弹性梁的上下对称平面，粘贴位做了精磨处理，表面粗糙度达到Ra0.8，保证应变片粘贴的贴合度，能够精准捕捉弹性体在负载作用下的微形变，配合后续的信号调理电路，可实现C3级测量精度，偏载误差控制在允许范围内，即使被测物体放置在秤台边缘位置，也能输出准确的重量信号。弹性体表面做了硬质阳极氧化处理，具备基础的防潮、防腐蚀能力，可适配普通生产车间、仓储环境、商用零售场景的使用需求，无需额外做密封防护结构即可满足常规使用环境的防护要求。

　　在实际选型应用中，这类单点传感器不需要搭配复杂的安装附件，相比多传感器组合的称重方案，单只传感器即可完成整个台面的重量检测，装配工序更简单，后期维护更换也更便捷，广泛应用在桌面电子秤、快递网点小包称重设备、小型自动检重流水线、食品零售计价秤、实验室小型配料秤等设备上。设计过程中针对弹性梁的形变行程做了限位设计，在弹性体的镂空区域预留了过载保护间隙，当施加的负载超过额定量程150%时，弹性梁的形变会被结构限位，避免过大负载导致弹性体不可逆损坏，提升产品的抗过载能力，降低日常使用中因为意外冲击、超重放置导致的传感器损坏概率。出线端的线缆采用屏蔽线缆设计，可减少工业现场的电磁干扰对测量信号的影响，保证重量信号输出的稳定性，避免周边电机、变频器等设备的电磁干扰导致的数值跳变问题。
