燃油箱配套油位检测传感结构设计

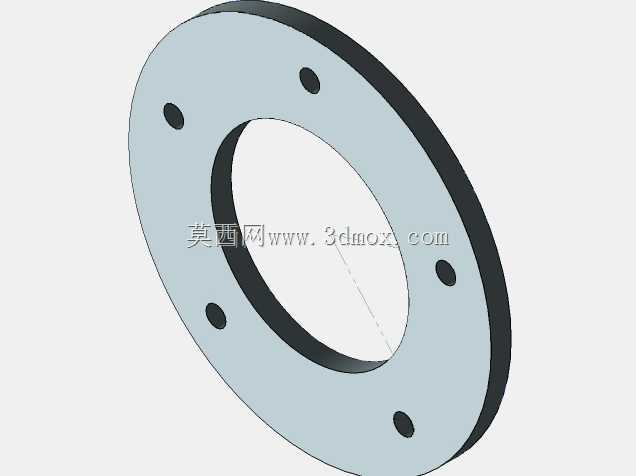

　　在燃油供给系统的配套设计中，油位传感部件是衔接油箱本体与驾乘端油量显示的核心结构，直接决定了燃油余量反馈的准确性与长期使用可靠性，这类部件的设计需要同时兼顾油箱内部的安装空间、浮子摆动行程、不同液位下的信号输出线性度，以及燃油长期浸泡下的结构稳定性。本次设计的油位传感结构，针对特定规格的燃油箱做了适配性优化，主体采用立式安装基座搭配长条形导杆的结构形式，顶部法兰盘作为安装定位基准，法兰上预留的固定孔位可直接与油箱顶部的预设安装座配合，密封面可适配耐油橡胶垫实现静密封，避免燃油蒸汽泄漏。导杆部分做了等截面长条结构设计，表面预留的滑槽为浮子滑块提供上下滑动的导向路径，滑槽的长度对应油箱从空箱到满箱的液位变化行程，

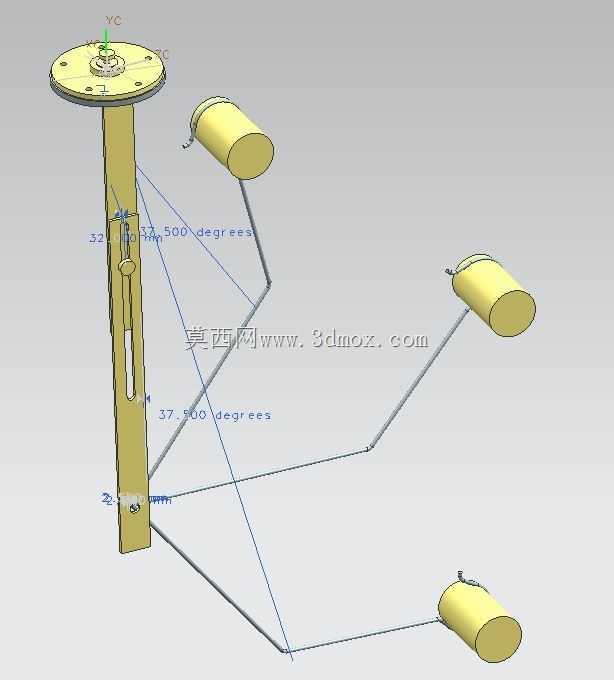

　　滑块与导杆之间的配合间隙控制在合理范围，既保证滑动过程无卡滞，又避免间隙过大导致浮子晃动引发信号跳变。浮子臂采用可弯折的金属杆件设计，初始状态下为未弯折的直臂结构，现场装配时可根据油箱内部的实际轮廓、防浪板布置位置、油泵安装占位情况调整臂的弯折角度与延伸长度，确保浮子在整个升降行程中不会与油箱内壁、内部附件发生干涉，浮子采用耐油发泡材质制作，圆柱状外形可在燃油液面波动时保持姿态稳定，不会因液面倾斜出现卡滞或信号失真。设计过程中针对不同液位点做了摆角校核，空箱状态下浮子处于最低行程位置，臂的摆角对应传感器输出的空油位信号，半箱油位置时浮子处于导杆中段，摆角对应中位信号，满箱状态下浮子处于导杆最上端，摆角对应满油位信号，

　　三个关键位置的摆角参数经过反复校准，确保信号输出与实际液位的线性对应关系，避免出现前段或后段油量显示不准的问题。安装边界方面，顶部法兰的安装尺寸适配主流商用车、工程机械设备燃油箱的标准安装口，导杆的垂直长度可根据油箱深度做系列化调整，浮子臂的最大摆动半径控制在油箱内部有效空间范围内，装配时无需对油箱本体做额外改动，可直接替换同规格的老式油位传感器。这类传感结构除了应用在常规车辆燃油箱外，也可适配柴油发电机组、小型工程机械、农用机械的燃油箱，在长期浸泡于汽油、柴油的环境下，导杆表面做了耐油防腐处理，浮子臂采用抗腐蚀金属材质，滑块部分的耐磨材质可保证数十万次滑动循环无过度磨损，避免长期使用后出现浮子卡滞、信号漂移的问题。

　　设计时还考虑了油箱内燃油晃动的工况，浮子的配重经过优化，在车辆行驶过程中液面波动时，浮子不会随浪涌出现大幅跳动，信号输出端可搭配阻尼电路实现平稳的油量显示，减少驾乘端的指针晃动问题。导杆上的滑槽边缘做了倒角处理，避免滑块滑动时出现锐角卡滞，浮子与臂的连接部位采用防松结构，长期振动环境下不会出现浮子脱落、臂体变形的问题。针对不同油箱的出油口、回油口位置，浮子臂的弯折方向可灵活调整，确保浮子始终处于油箱内液位变化最灵敏的区域，不会因为靠近加油口或出油口出现局部液位失真的情况。
