带侧支接口的直角弯管流体转接构件

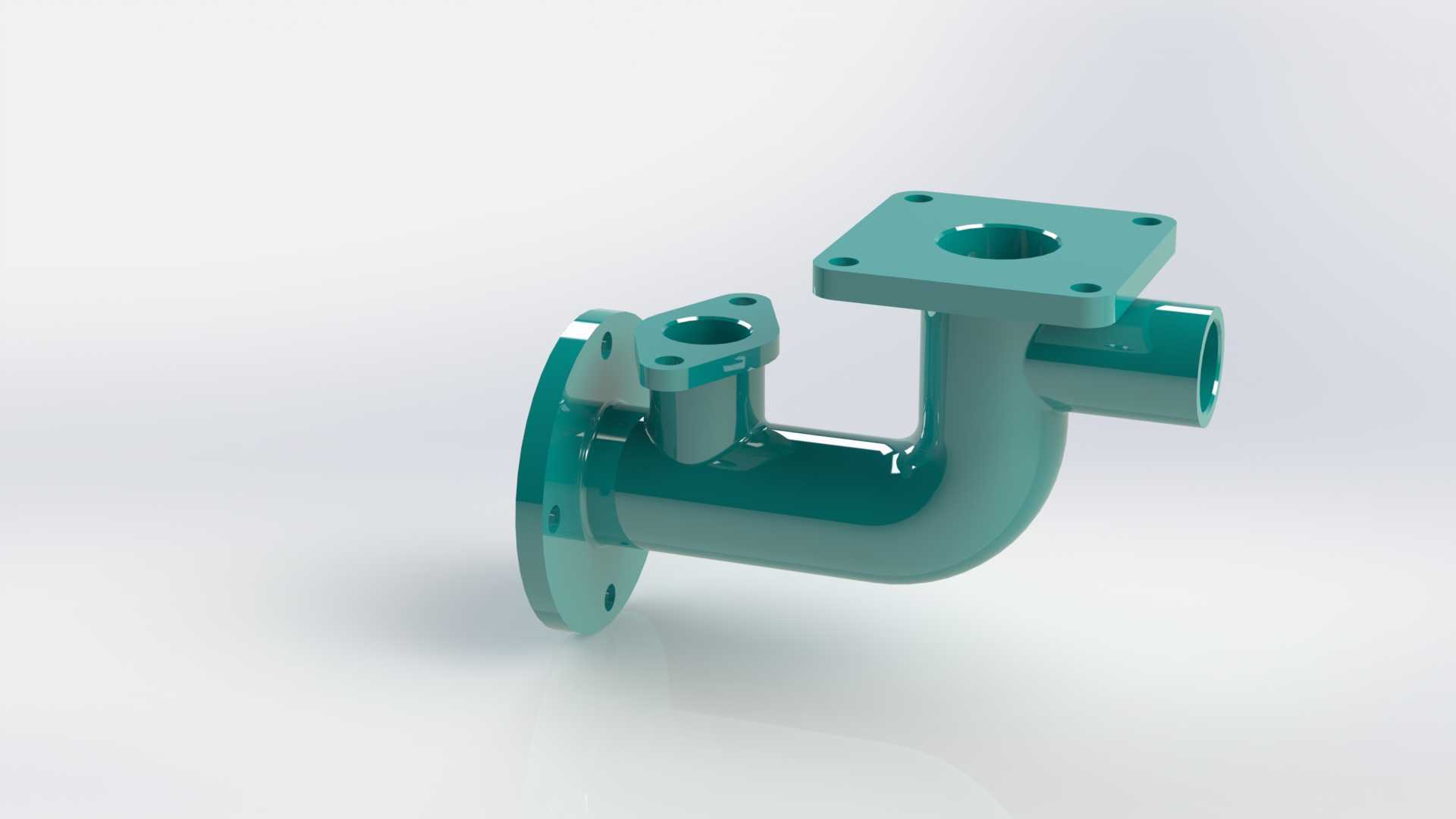

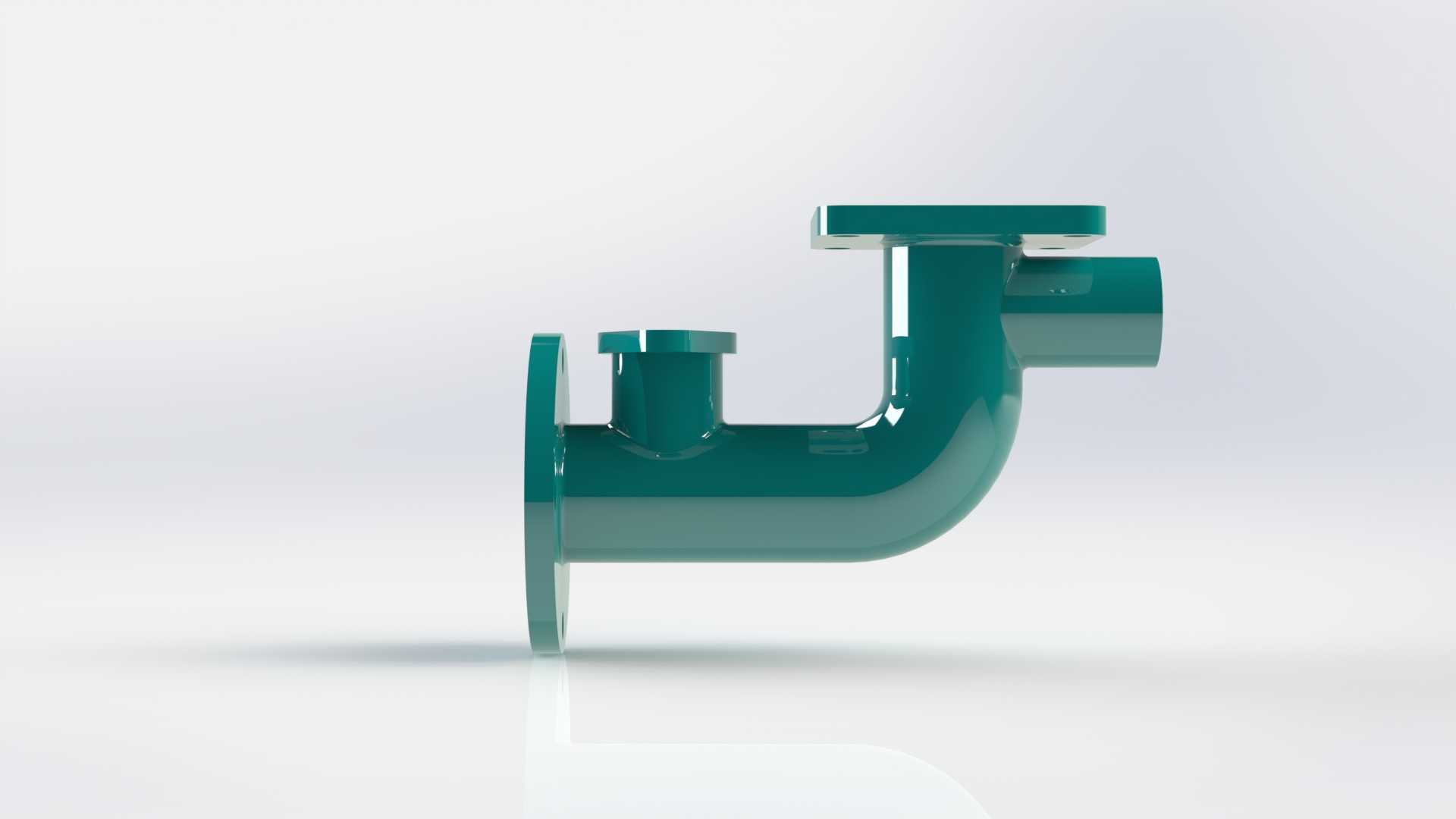

　　在工业流体输送系统的管路布设作业中，受设备安装空间限制、管路走向调整需求、多支路介质汇通分配要求的多重影响，直角转向类的管路转接构件是管路系统中用量极大的基础部件，本次涉及的这款带侧支接口的弯形管路构件，正是针对多支路直角转向的管路场景设计的专用转接件。不同于常规等径直角弯头仅能实现两个垂直方向管路的连通，这款构件在90度弯转的主管路基础上，于弯弧段的外侧额外增设了一个小口径的侧接接口，能够在不额外加装三通接头的前提下，同时实现主路直角转向与侧路介质引出/汇入的功能，大幅减少管路连接节点，降低管路系统的泄漏风险点，同时压缩管路组件的整体安装占用空间。从实际应用场景来看，这类构件常出现在化工流体输送管线、中小型液压动力站的油路布设、

　　水处理设备的管路组装、暖通循环水系统的支路分流环节中，尤其适合安装空间局促、无法依次堆叠弯头与三通组件的紧凑布设场景，比如集成式液压阀组的外接管路、小型实验装置的流体回路、车载流体设备的内部管线等场景，能够在有限的安装空间内完成多方向的管路连通需求。从功能特性上看，构件的主通路两端分别采用法兰连接结构与直插式接口设计，其中一端的法兰盘带有均匀分布的螺栓安装孔，能够与对应通径的带法兰管路、阀件端面实现刚性密封连接，适配中低压工况下的密封需求；另一端的直插式接口可适配快插接头、焊接管路或者卡套式连接，满足不同安装场景的连接需求。侧支接口采用小口径法兰凸台结构，可用于连接压力表、泄压阀、取样管路或者小流量支路管线，

　　无需在主管道上额外开孔焊接支管，避免现场开孔焊接带来的管路变形、焊渣残留、密封性能下降等问题，大幅提升现场管路组装的效率与可靠性。从设计思路层面拆解，这款构件的主体弯弧段采用大曲率半径的圆滑过渡结构，而非直角急弯结构，这种设计能够有效降低流体在弯转位置的局部阻力损失，减少介质流经构件时的湍流、涡旋产生，降低管路运行过程中的振动与噪音，同时避免含颗粒介质在弯转位置的淤积堵塞，提升管路系统的运行稳定性。侧支接口的位置设置在弯弧段的外侧中上部，这个位置既能够保证侧路接口的安装操作空间，避免与主路两端的连接结构产生安装干涉，同时在介质流经弯管时，外侧位置的介质流态相对稳定，不会因为弯转的离心力导致侧路接口出现流量波动或者介质冲击，

　　保证侧路连接的监测元件或者支路管线的运行稳定性。从外形尺寸与安装边界来看，构件的主通路通径大于侧支接口通径，整体外轮廓的直角边长度根据通径匹配设计，法兰端的安装孔分布圆直径、螺栓孔规格与对应压力等级的标准法兰尺寸保持一致，能够直接与同规格标准管路配件互换，无需额外加工过渡连接件。安装时需要注意法兰端的密封面需与对接件端面保持平行，螺栓按照对角顺序逐步拧紧，保证密封垫片受力均匀；直插端的插入深度需要符合对应连接方式的规范要求，避免插入过浅导致连接脱落或者插入过深顶触弯管内壁影响流道通畅；侧支接口安装附件时，需要控制拧紧力矩，避免力矩过大导致侧支凸台出现裂纹，影响构件整体结构强度。另外，构件的外表面做了均匀的防腐涂覆处理，能够适应常规工业环境下的防腐蚀需求，若用于强腐蚀介质场景，可根据介质特性调整基材与表面处理工艺，满足不同工况的使用要求。在管路系统的应力计算环节，这类带侧支的弯管构件需要重点核算弯弧位置的结构强度，因为介质流经弯管时会对管壁产生冲击压力，同时侧支接口的外接部件会带来额外的载荷，设计时已经在弯弧段与侧支接口的连接位置做了加厚过渡处理，避免应力集中导致的结构损坏，能够满足额定压力工况下的长期使用需求。
