工业管路用立式压力控制阀结构设计

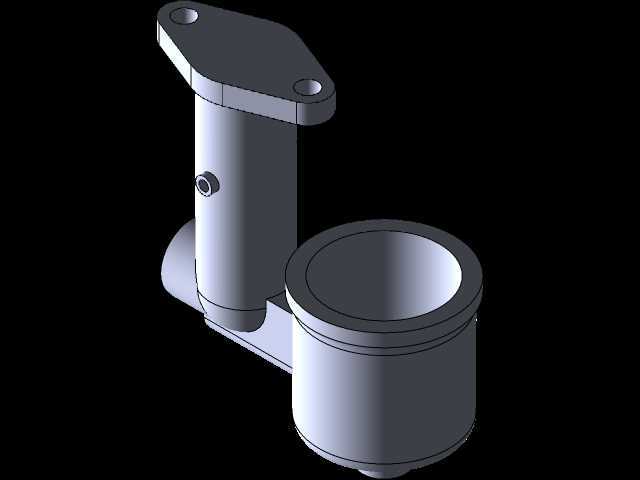

　　在流体输送管路系统的调压回路设计中，这类立式布置的压力控制阀是保障管路压力稳定、避免超压工况的核心执行元件，常应用在中小型液压站、气动输送管线、低压流体配送支路中，承担着溢流稳压、过载保护、压力卸荷的实际作用，区别于常规水平安装的阀件，该结构采用竖向柱式主体搭配侧置法兰接口的布局，能够在紧凑安装空间内完成压力反馈与通断调节的功能，不需要额外加装转角接头就能适配垂直走向的管路排布。从结构设计逻辑来看，该阀件的主体分为三个功能区段：顶部的安装法兰段设置了两个对称的通孔安装位，用于将阀整体固定在设备机架或者管路支座上，法兰面做了铣平加工，能够保证安装时的贴合度，避免长期受管路振动出现连接松动；中部的柱形腔体是压力感应与阀芯动作的核心区段，

　　侧壁预留的小型螺纹接口用于接入压力反馈管路，能够实时采集下游侧的流体压力数据，当压力超过设定阈值时，腔体内的弹簧-阀芯组件会动作，打开溢流通道实现泄压，阀芯的导向段做了等直径圆柱面设计，配合腔体内壁的精加工面，能够保证动作过程中无卡滞，压力控制精度可以满足常规工业管路的调压需求；下部侧置的圆筒形接口是主流道的连接端，接口端面做了加厚处理，能够承受管路连接时的拧紧力矩，避免接口变形导致的密封失效，接口内径与主流道通径保持一致，不会出现通流截面突变导致的局部压损增大问题。在安装边界的设计考量上，该阀件的整体外轮廓没有突出的尖锐结构，顶部法兰的安装孔中心距、下部接口的外径尺寸都匹配常规工业管路的安装尺寸规范，

　　安装时只需要保证顶部法兰的固定面与管路走向垂直，下部接口与管路同轴度偏差控制在允许范围内，就可以完成可靠安装，不需要额外设计定制化的安装支架。实际应用中，这类阀件不需要复杂的外接控制油路，依靠自身的机械结构就能完成压力调节功能，维护时只需要拆开中部腔体的端盖就可以更换弹簧或者密封件，现场检修的操作门槛较低，适合在维护条件有限的工业现场使用。从建模的结构细节来看，所有的连接圆角、壁厚过渡都做了符合铸造工艺的处理，没有出现壁厚突变的结构，能够满足铸件的生产工艺要求，避免铸造过程中出现缩孔、裂纹等缺陷，阀芯运动的行程区间做了限位结构设计，能够避免阀芯动作超程导致的内部零件撞击损坏，密封槽的尺寸设计匹配常规O型密封圈的规格，

　　不需要定制特殊规格的密封件，降低了后期备件的采购成本。在流体通道的设计上，主流道的转弯处做了圆弧过渡处理，能够减少流体流经阀件时的湍流噪声，同时降低流体对阀体内壁的冲蚀，延长阀件的使用寿命，压力反馈通道的孔径设计兼顾了压力传递的响应速度与抗堵塞能力，不会因为流体中的微小杂质造成反馈通道堵塞，导致压力控制失效。
