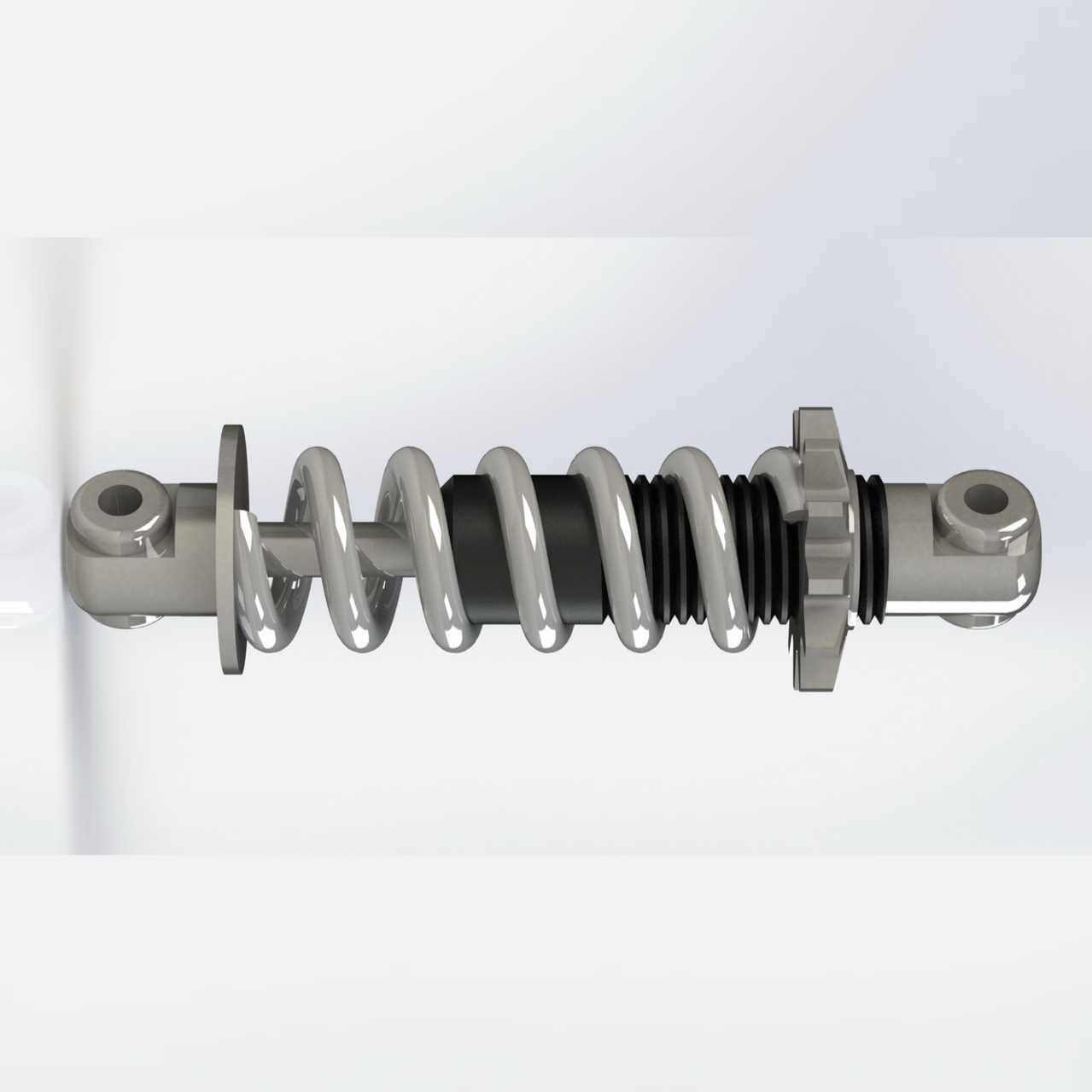

汽车悬架用螺旋弹簧液压减震结构

　　在乘用车辆、非道路工程行走设备的底盘悬架系统中，这类螺旋弹簧集成式液压阻尼减震部件是承担行驶滤震、维持轮端贴地性的核心功能件，区别于分体式的弹簧与减震器布置，该结构将阻尼油缸与承载螺旋弹簧做同轴集成设计，能够在有限的悬架布置空间内同时实现弹性承载与振动阻尼衰减的双重作用，大幅缩减悬架系统的横向占用空间，适配紧凑型乘用车辆、小型工程代步设备的底盘布局需求。从实际工况适配角度来看，该结构的上下两端均采用铰接式吊耳安装接口，上端连接车身或车架的安装支座，下端连接转向节或下摆臂结构，铰接结构内部预留了橡胶衬套的安装空间，能够在车轮随路面跳动产生多角度摆转时，避免减震器本体承受额外的弯曲力矩，保证阻尼活塞杆始终沿轴向做往复运动，

　　减少杆体偏磨导致的油封泄漏问题。螺旋弹簧的刚度匹配经过多轮调校，弹簧丝径、有效圈数、中径参数的组合，能够覆盖常规铺装路面行驶时的低频振动承载需求，当车辆经过颠簸路面产生较大冲击时，弹簧先将冲击能量转化为弹性势能存储，再通过内部液压阻尼结构的阀系节流作用，将弹性势能逐步转化为热能耗散，避免弹簧反复伸缩导致的车身持续余振。设计过程中，阻尼油缸的行程设定充分考虑了悬架的上下跳动极限，油缸最大拉伸长度对应悬架最大上跳行程加安全余量，最小压缩长度对应悬架下跳极限位置，避免活塞在极端工况下触顶或撞底，损坏内部阀片与密封结构。活塞杆表面做了硬铬镀层处理，表面粗糙度控制在Ra0.4以下，配合双唇口油封结构，能够在多尘、多雨的户外行驶环境下，

　　阻挡泥沙、水渍进入油缸内部，延长液压油的更换周期与密封件的使用寿命。弹簧上下两端的弹簧座采用限位台阶设计，弹簧安装后不会出现径向窜动，下端弹簧座与阻尼油缸外筒做一体化设计，减少了额外的连接紧固件，提升结构可靠性的同时降低了整体重量。外侧设置的波纹防尘套能够随减震器伸缩同步形变，完全覆盖活塞杆外露段，避免行驶过程中飞溅的碎石击打活塞杆表面造成镀层破损，从细节处降低故障概率。在设备选型匹配阶段，需要重点核对两端铰接孔的中心距范围、安装吊耳的孔径尺寸、弹簧的额定承载载荷与阻尼力值曲线，确保该部件与悬架系统的固有频率匹配，避免出现减震过硬导致的路感冲击强烈，或是减震过软导致的刹车点头、过弯侧倾过大的问题。对于三维建模从业者而言，

　　搭建该结构模型时需要重点处理螺旋弹簧与阻尼油缸的同轴度配合关系，预留出弹簧压缩到最短长度时的各部件间隙，避免运动仿真过程中出现部件干涉，同时要还原铰接吊耳的衬套安装槽、油封安装位、防尘套的固定卡槽等细节结构，保证模型能够直接用于后续的工程出图、装配干涉校验以及虚拟工况仿真。
