城市通勤山地款自行车结构设计

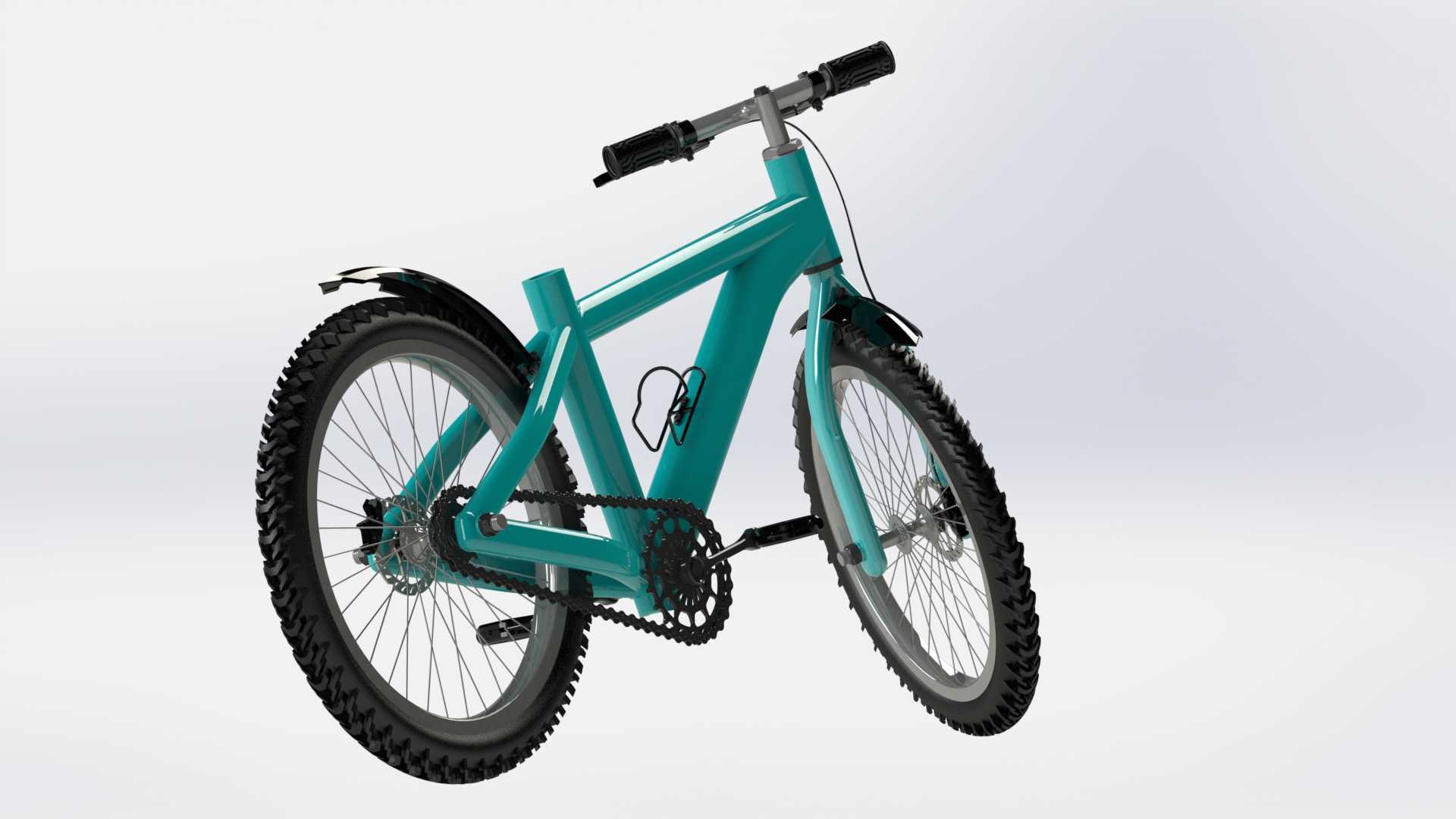

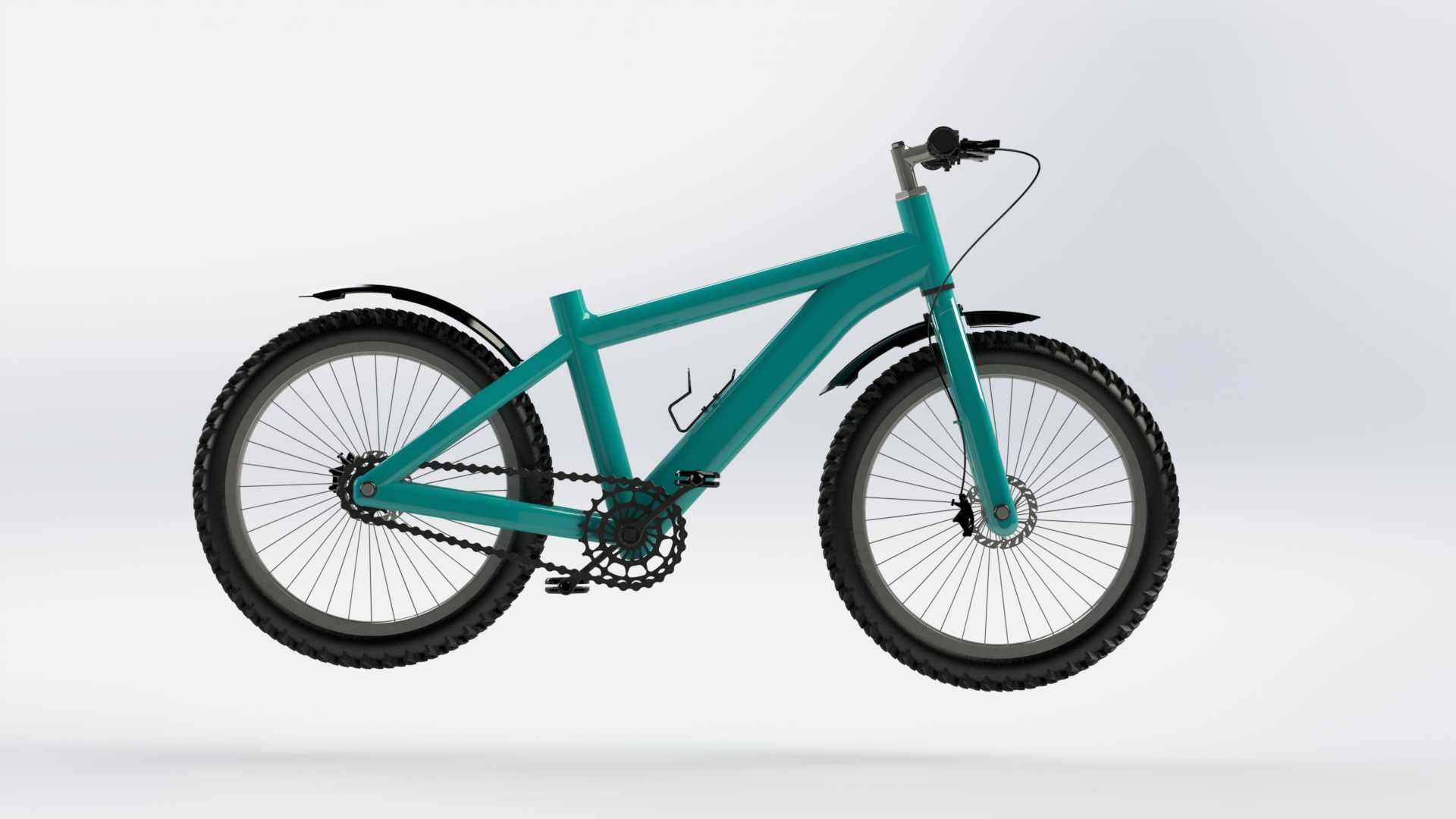

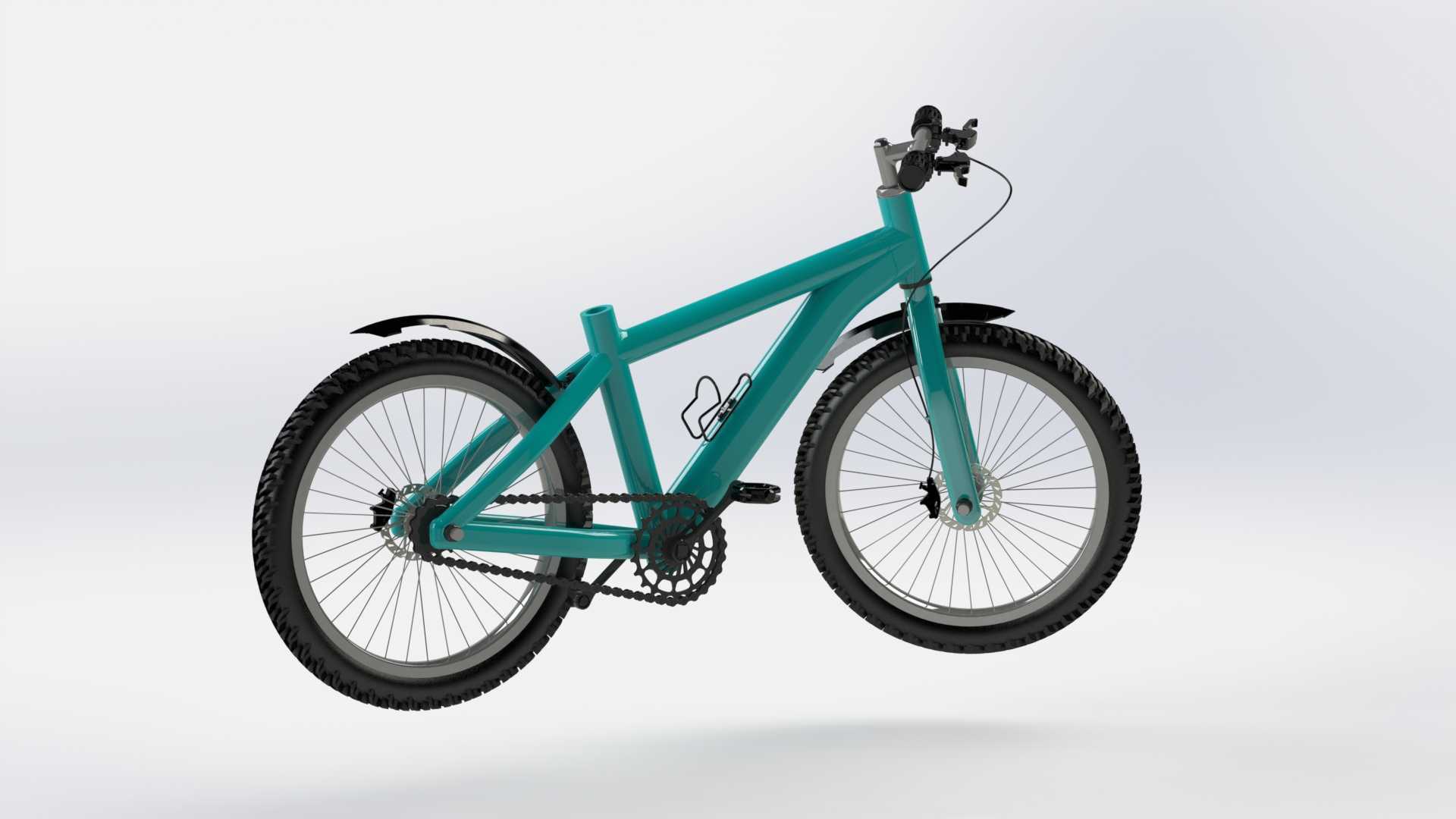

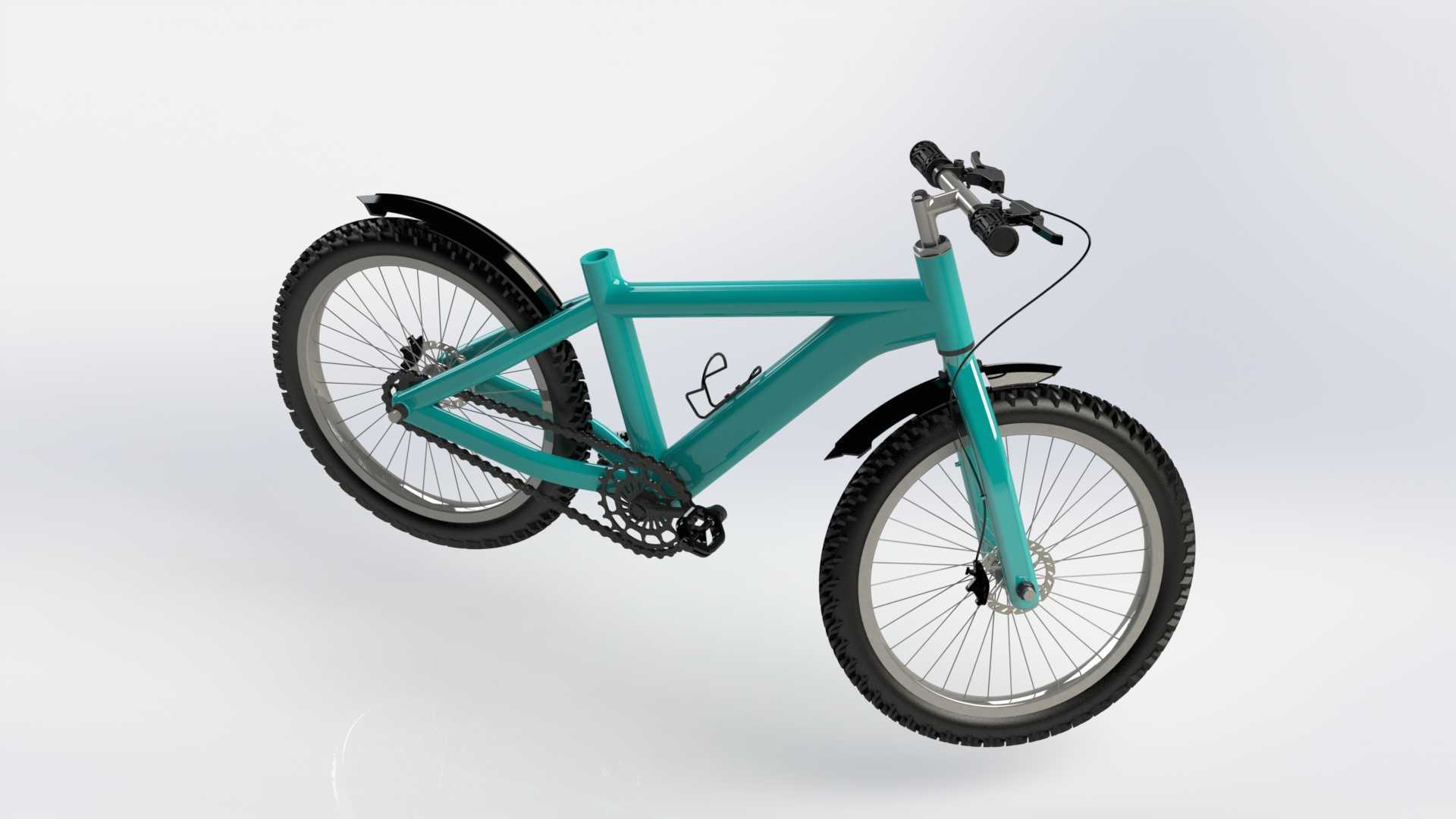

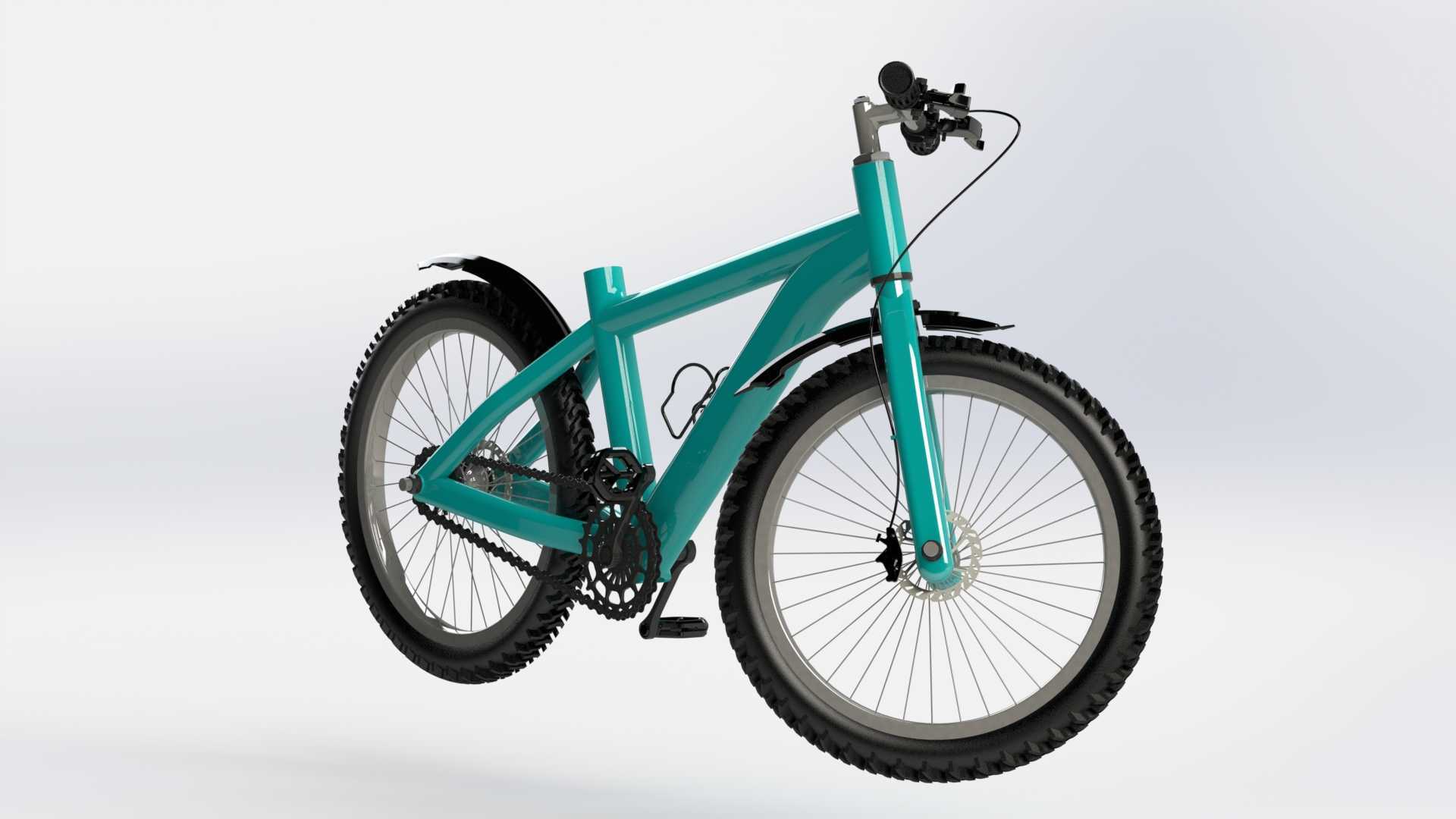

　　日常城市通勤与轻度非铺装路面骑行的使用场景下，这款自行车的结构设计优先兼顾了骑行刚性与操控灵活性，车架采用斜梁跨高友好的几何设定，上管从车头碗组位置向中轴方向平缓下倾，降低了跨高门槛，不同身高的使用者上下车时不会出现卡腿的情况，适配日常穿通勤裤装、裙装的骑行需求，避免衣物剐蹭车架。立管角度设定在72度左右，这个角度下骑行时的踩踏发力传导更直接，不会因为角度过趴导致腰部长时间受力酸痛，也不会因为角度过直立导致高速骑行时操控发飘。后下叉长度控制在420毫米区间，既保证了爬坡踩踏时后轮的抓地力，也兼顾了城市穿行时的转向灵活度，过窄巷、避让行人时不需要过大的转向半径就能完成变向。

　　轮组部分采用26英寸直径的山地胎配置，胎齿深度适中，不会像重度越野胎那样在平整柏油路面产生过大的滚动阻力，也能在压过路面井盖、小碎石、轻度泥泞路段时提供足够的抓地力，轮圈采用双层铝合金结构的设计思路，日常骑行遇到路肩冲击时不会轻易出现圈面变形，辐条采用交叉编法，每侧32根辐条均匀分散轮组受力，载重骑行时轮组的偏摆量能控制在0.2毫米以内，满足日常通勤载物、带人时的强度需求。前后挡泥板的安装位直接预留于前叉腿后端与后上叉下方位置，不需要额外打孔加装，挡泥板弧度贴合轮胎外轮廓，雨天骑行时能有效阻挡轮胎带起的泥水甩到骑行者后背与前襟位置。

　　传动系统采用单盘片搭配后多级飞轮的结构，省去了前拨链器的复杂结构，日常使用时变速操作更简单，不会出现前拨掉链的故障，盘片齿数设定在38齿，搭配11-34齿的后飞轮，齿比范围覆盖了城市平路巡航、爬坡、起步加速的全部需求，平路骑行时踏频维持在90转/分钟的状态下车速能达到22公里每小时，完全满足城市通勤的速度需求，遇到地下车库上坡、过街天桥坡道时，切换到最小齿比也能轻松踩踏上去，不需要下车推行。链条采用标准单速链条的加宽设计，比多速链条的侧向刚性更好，颠簸路面骑行时不会轻易出现掉链情况，中轴采用密封轴承结构，日常雨天骑行、路面扬尘进入的情况下，能保证一万公里以上的使用寿命不需要拆解维护。

　　制动系统采用碟刹安装座设计，前后碟片直径160毫米，制动力度足够应对城市骑行的紧急制动需求，在雨天轮圈沾水的情况下，碟刹的制动效果不会像V刹那样出现明显衰减，制动手柄的握距可以根据使用者的手型大小调节，手小的使用者也能轻松捏到底获得足够制动力。车把采用直把搭配小副把的设计，直把宽度控制在680毫米，城市穿行时不会因为车把过宽刮到路边行人或者护栏，副把的存在能让长时间骑行时变换握持姿势，缓解手腕的疲劳感，把套采用防滑橡胶材质，夏天手心出汗时也不会出现打滑情况。车座的安装角度可以在座管夹位置自由调节，座管直径采用通用的27.2毫米规格，后期更换减震座管、不同款式的车座都能直接适配，不需要额外改装。

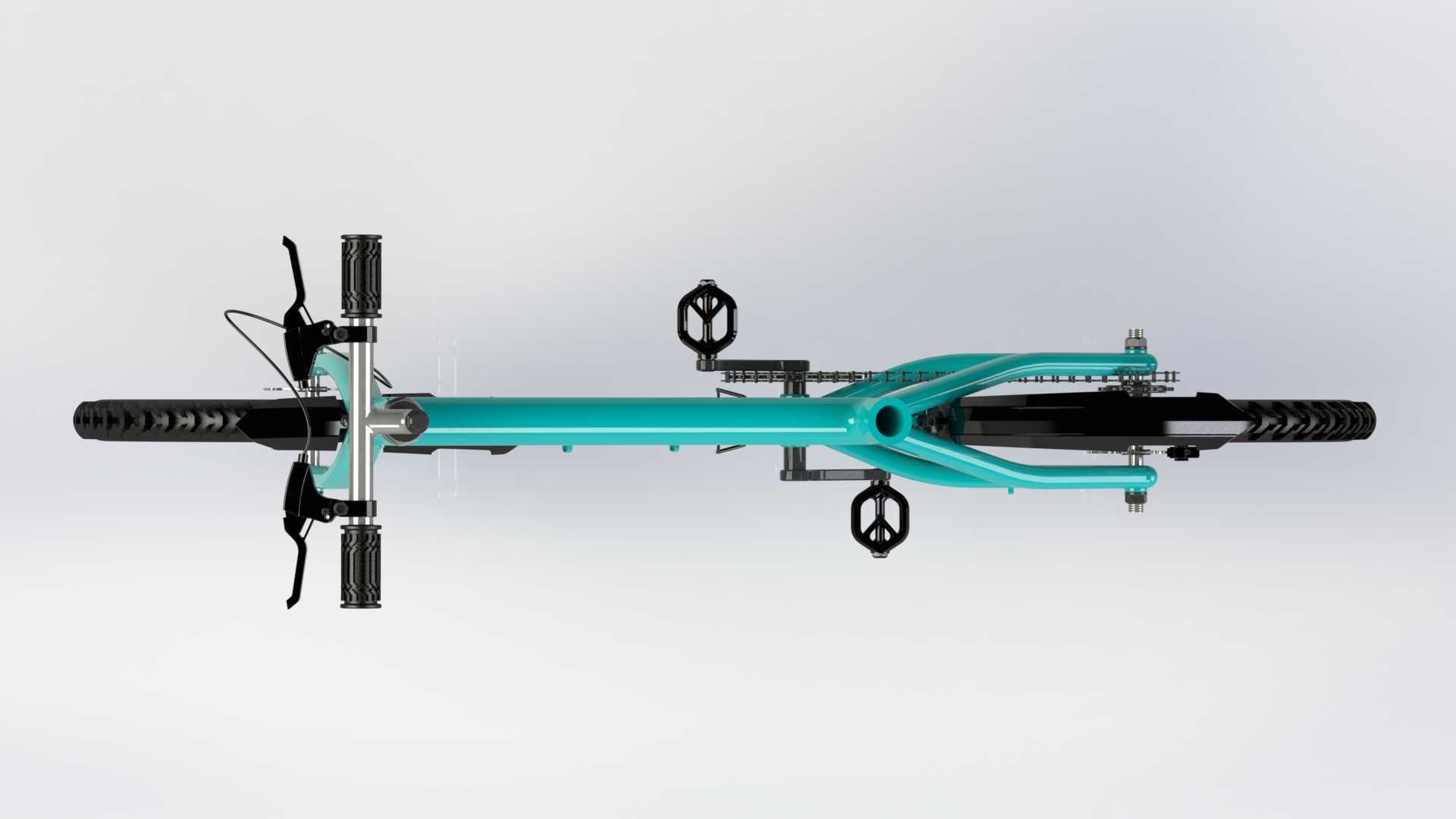

　　整车的安装边界方面，整车长度控制在1700毫米左右，宽度在车把位置为680毫米，高度根据车座调节范围在950毫米到1100毫米之间，日常停放时占用的空间和普通民用自行车一致，居民楼电梯、单元门楼道、非机动车停车区都能轻松容纳，不需要额外预留过大的停放空间。所有连接紧固件都采用通用公制规格，后期维护更换配件时，不需要特殊定制工具，普通的内六角扳手、开口扳手就能完成全部拆装维护工作，降低了后期使用的维护成本。车架的管材采用液压成型的异型管设计，在头管、中轴、后勾爪这些应力集中的位置都做了补强处理，正常使用情况下不会出现焊缝开裂、管材变形的问题，整车的重量控制在14公斤左右，单人就能轻松抬着上下楼梯，遇到需要临时挪车的情况也不需要费太大力气。
