双联组合式传动齿轮三维结构设计

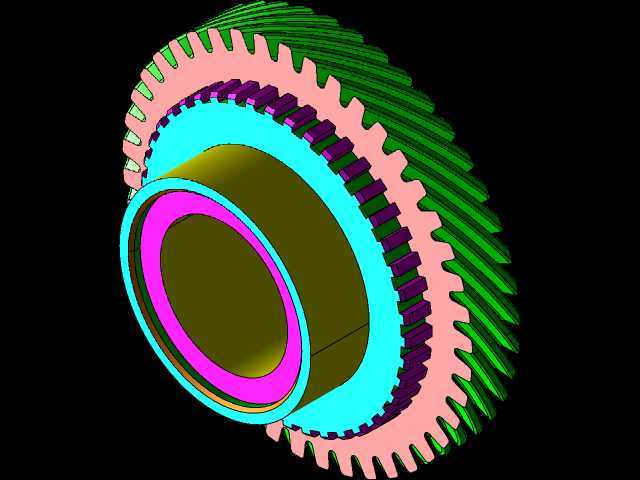

　　这款双联组合齿轮主要适配中低速重载传动工况，常见于工业减速箱、机床主轴进给箱、工程机械动力传递单元中，承担不同传动比下的扭矩传递与转速切换功能，相比单联齿轮组，它能在有限的轴向安装空间内实现两级传动比匹配，大幅缩减传动机构的整体轴向尺寸，让设备的动力舱布局更紧凑。从结构分层来看，该零件集成了两种不同齿形的传动齿圈，外侧大直径齿圈为渐开线斜齿结构，齿向带有固定螺旋角，啮合过程中重合度更高，传动平稳性优于直齿结构，能有效降低高速啮合时的冲击噪音，适合持续运转的动力输入级传动；内侧嵌套的小直径齿圈为直齿结构，齿宽略窄于外侧斜齿圈，主要用于换挡啮合或定比扭矩输出，直齿结构的轴向力几乎为零，能降低支撑轴承的轴向负载，延长轴承使用寿命。

　　设计过程中首先确定了安装基准为中心内孔，内孔表面设计有较高的尺寸精度与圆柱度要求，与传动轴采用过渡配合传递扭矩，部分工况下可搭配平键或花键结构增强周向固定可靠性，避免大扭矩传递时出现齿轮与轴的相对滑移。齿圈与中间轮毂的连接采用辐板式结构，在保证整体结构刚度的前提下尽可能去除非受力区域的材料，降低零件自身转动惯量，减少传动启停过程中的惯性冲击，辐板上可根据动平衡需求预留去重孔位，适配高转速工况下的动平衡校正要求。安装边界方面，需要重点校核齿轮副的中心距公差，外侧斜齿的啮合侧隙需要根据工作温度、润滑条件预留合理间隙，避免热胀后出现卡齿现象，同时要保证两联齿圈的同轴度公差控制在合理范围内，否则会出现啮合偏载，导致局部齿面磨损加剧，

　　大幅缩短齿轮使用寿命。齿部参数设计时，斜齿圈的螺旋角方向需要匹配配对齿轮的旋向，保证啮合时轴向力能相互抵消一部分，降低轴承的轴向承载压力；直齿圈的齿顶高系数、顶隙系数均采用标准通用参数，具备良好的互换性，后期维护更换时无需定制特殊参数的配件。润滑结构上，齿轮辐板与轮毂的过渡位置设计有导油斜面，运转时能将箱体内飞溅的润滑油导向齿面啮合区域，保证齿面始终有足够的油膜覆盖，降低齿面接触应力，减少点蚀、胶合等失效形式的出现概率。实际选型应用时，需要根据传递的额定扭矩、最高工作转速核算齿面接触强度与齿根弯曲强度，确认材料热处理工艺匹配，通常这类齿轮采用渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，既能承受齿面的接触摩擦，

　　又能抵御冲击载荷带来的齿根断裂风险。装配过程中需要注意齿轮的轴向定位，通常采用轴肩与弹性挡圈配合的方式固定轴向位置，保证两联齿圈与对应配对齿轮的啮合齿宽对齐，避免出现偏载啮合的情况，装配完成后需要手动盘车检查啮合间隙与转动顺畅度，无卡滞、异响后方可进行空载试运转。
