磨床配套花键轴传动齿轮结构设计

　　在精密磨削加工场景中，布朗磨床的进给传动链长期承受交变载荷与高频启停冲击，配套的传动齿轮作为动力传递的核心执行件，其结构合理性直接决定磨床工作台进给精度与设备运行稳定性。这款带一体轴结构的圆柱齿轮，主要承担磨床横向进给机构的扭矩传递功能，将进给电机输出的旋转动力通过花键配合传递至丝杠副，带动砂轮架完成精准的微米级进给动作，适配金属零件精加工过程中连续小进给、高负载保持的加工需求。

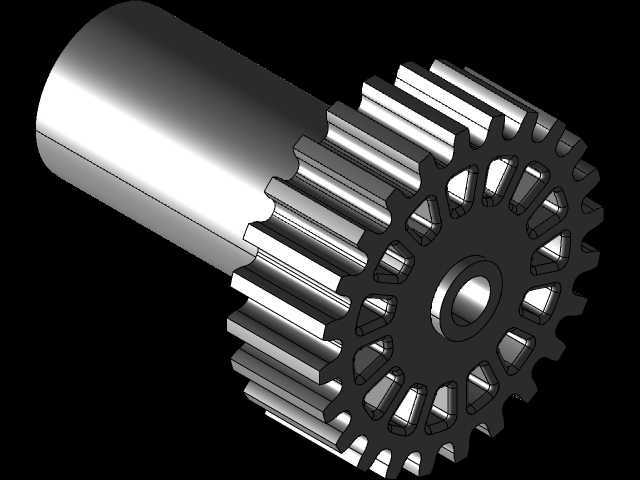

　　从结构设计逻辑来看，齿轮与传动轴采用一体化成型结构，摒弃了传统齿轮与轴分体装配需额外设置键槽、定位轴肩的冗余设计，既减少了装配环节的同轴度累积误差，也避免了键连接在长期交变载荷下出现的键槽磨损、滚键失效问题。齿轮端采用直齿圆柱齿形设计，齿向与轴线平行，加工时可通过一次滚齿成型保证齿形精度，安装时无需额外调整轴向啮合位置，适配磨床进给箱内固定中心距的传动布局，传动过程中无轴向分力，可降低进给箱内推力轴承的负载，延长支撑部件使用寿命。

　　轴端采用内花键结构设计，花键齿形为矩形结构，与配套的外花键传动轴形成大接触面积的配合面，相比单键连接可承受更大的传递扭矩，同时花键配合的导向性更好，允许轴系在装配或热胀冷缩时产生微量轴向位移，避免因加工误差或热变形导致的传动卡滞。齿轮辐板位置采用均匀分布的镂空减重结构，在保证轮齿根部与轴体连接强度满足额定扭矩传递要求的前提下，去除了辐板位置的非必要材料，既降低了零件整体转动惯量，减少进给启停过程中的惯性冲击，也为3D打印快速样件制作减少了支撑材料用量，缩短样件打印与后处理周期。

　　从安装边界尺寸来看，齿轮的齿顶圆直径、轴体外径与内花键参数均严格匹配布朗磨床原有进给箱的安装空间，轴体长度适配进给箱两侧轴承座的跨距，安装时无需对原有设备的箱体、轴承位进行二次改造，可直接替换原有磨损失效的同类型齿轮。齿宽参数经过载荷校核，在满足额定进给扭矩传递的接触强度要求下，控制了齿轮整体轴向尺寸，避免与箱体内相邻传动件产生运动干涉。轮齿的齿顶高、齿根圆角参数均经过优化，齿根位置设置了合理的过渡圆角，减少应力集中现象，可承受磨床重载磨削时的瞬时冲击载荷，降低断齿失效概率。

　　在实际应用场景中，这类齿轮除了用于磨床进给传动系统，也可适配同类型需要固定中心距传动、带花键连接需求的中低速重载传动机构，比如小型食品加工设备的传动箱、手动工装的动力传递部件。针对3D打印制作的场景，模型在设计阶段就对悬空结构进行了优化，轮齿之间的间隙、内花键的槽宽均预留了合理的打印公差与后处理余量，打印完成后仅需简单去除支撑、打磨齿面即可完成样件制作，可用于设备维修前的装配验证、传动动作模拟，也可作为小载荷工况下的直接替换零件使用，相比传统机加工方式可大幅缩短维修配件的等待周期。

　　齿轮的啮合精度等级按照普通机床传动件的要求设计，齿形公差、齿向公差均满足中低速平稳传动的需求，传动过程中噪音低、传动效率高，一体轴结构的刚性更好，在频繁正反转的进给动作中不会出现轴与齿轮连接松动的问题，长期运行的精度保持性优于分体装配结构。内花键的尺寸公差按照间隙配合设计，装配时可顺利推入配合轴，同时配合间隙控制在合理范围内，不会因间隙过大导致传动回程误差，影响磨床的进给定位精度。辐板的镂空结构同时兼顾了散热需求，齿轮长期高速运转时，镂空位置可带动箱体内润滑油流动，带走轮齿啮合产生的热量，降低齿面工作温度，减少齿面胶合、磨损的失效风险。
