SAE巴哈赛车钢管式车架结构设计

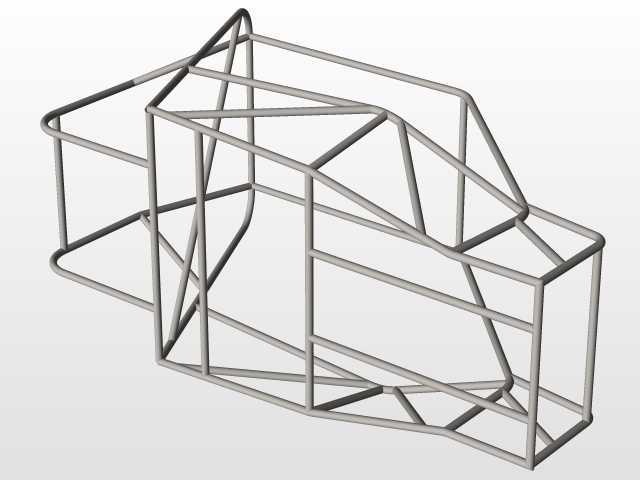

　　这套钢管桁架式车架结构，是面向SAE巴哈越野赛事场景开发的核心承载部件，作为巴哈赛车所有系统的安装基体，其结构合理性直接决定整车的越野通过性、碰撞安全性与动态操控表现。从实际赛事应用来看，巴哈赛车需要在泥泞、陡坡、碎石、飞跃落地等极端非铺装路面工况下持续作业，车架需要承受动力总成输出的强扭矩、路面传递的多维度冲击载荷，以及突发碰撞时的乘员防护需求，因此整个结构采用空间桁架式布局，通过不同规格的冷拔无缝钢管拼接成型，在保证整体刚度强度的前提下尽可能控制结构自重，匹配赛事对整车整备质量的严苛要求。

　　设计过程中首先围绕乘员舱的安全边界展开布局，严格遵循赛事规则对驾驶舱内部净空间的要求，预留出驾驶员佩戴头盔、操作转向与制动机构的充足活动空间，在驾驶舱周边设置多道斜向加强撑杆，形成多个封闭三角形稳定结构，当车辆发生正面碰撞、侧面撞击甚至翻滚时，冲击载荷可以通过多根管件快速分散传递到整个车架结构，避免局部应力集中导致的结构溃缩侵入乘员生存空间。前部结构预留了前悬架安装点、转向机构固定位以及前置防撞缓冲区域的安装空间，管件走向充分避让悬架跳动行程，避免转向拉杆、悬架摆臂在极限压缩、拉伸行程中与车架发生运动干涉；中部区域根据动力总成、传动系统的安装尺寸设计了对应的安装支座焊接位，兼顾发动机、CVT变速箱、后传动组件的拆装便利性，同时在动力总成安装区域设置局部加强结构，抵消动力输出带来的持续振动，避免长期使用后安装点出现疲劳开裂。后部结构匹配后悬架的安装硬点，预留了后减震器的安装角度调整空间，同时兼顾后置油箱、散热组件的布置需求，管件排布避开排气系统的高温区域，防止长期热辐射导致的管材力学性能下降。

　　整个车架的管件连接节点全部采用相贯线切割适配，保证管件之间的贴合间隙控制在焊接工艺要求范围内，所有焊缝位置都避开了应力集中的高载荷区域，针对悬架安装点、安全带固定点等核心受力位置，额外增加了加强衬板与斜向支撑，保证这些位置在极限载荷下不会出现脱焊、变形问题。从安装边界来看，车架的整体宽度匹配赛事规则对整车宽度的限制，轮距安装位的设计兼顾不同规格越野轮胎的跳动空间，轴距参数经过多轮动态仿真验证，保证整车在爬坡、飞跃落地时的轴荷分配处于合理区间，避免出现抬头、甩尾等失控风险；车架底部的管件排布预留了足够的离地间隙，防止越野行驶过程中地面凸起的石块、土坡撞击车架主结构，同时底部的横向支撑结构可以作为底盘护板的安装基体，进一步保护底部的传动、制动管路不受路面飞石撞击。

　　在结构刚度匹配上，不同位置的管材规格经过针对性选型：主纵梁、防滚环等核心承力构件采用大管径厚壁管材，承受主要的弯曲与扭转载荷；次要的支撑构件、辅助安装位采用稍小规格的管材，在不影响整体强度的前提下降低结构自重。整个桁架结构通过拓扑优化手段调整管件的走向与排布，去掉了非必要的冗余管件，在保证扭转刚度、弯曲刚度满足赛事要求的前提下，将车架自重控制在合理区间，为整车其他系统的重量分配留出充足余量。实际装车验证过程中，这套车架结构可以承受连续数小时的极限越野工况，在多次飞跃落地、侧滑撞击的测试中，主结构未出现永久性变形，各安装点的位置精度保持在设计公差范围内，能够为悬架、转向、动力系统提供稳定的安装基准，保证整车在复杂越野路面下的操控一致性与可靠性。
