万向支架式机械陀螺仪结构设计

在惯性导航、姿态检测相关的机械系统设计中，万向支架式陀螺仪是核心的机械敏感部件，这类结构常被应用在航空航海导航设备、工程机械姿态校准装置、精密稳定平台的核心传感单元中，依靠角动量守恒的物理特性实现姿态基准的保持，为整套系统提供可靠的角度参考。从实际使用场景来看，这类纯机械结构的陀螺仪抗电磁干扰能力强，在强电磁辐射、极端温度环境下的可靠性远高于纯电子类传感元件，常作为冗余传感单元配置在高可靠性要求的设备中，避免单一电子传感器失效带来的系统故障。

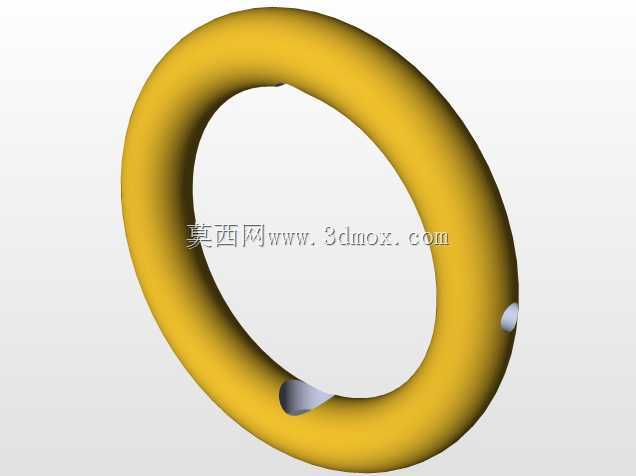

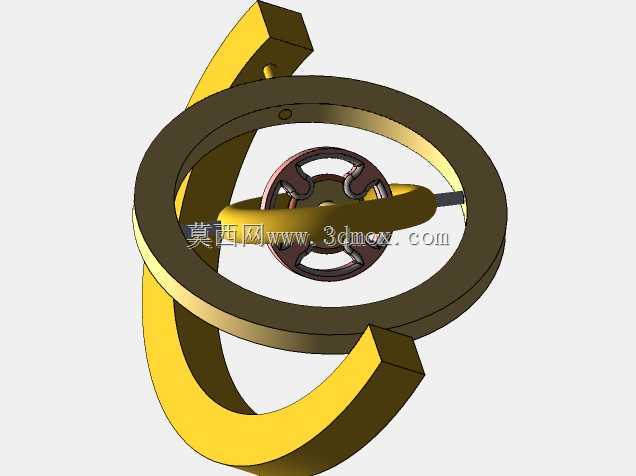

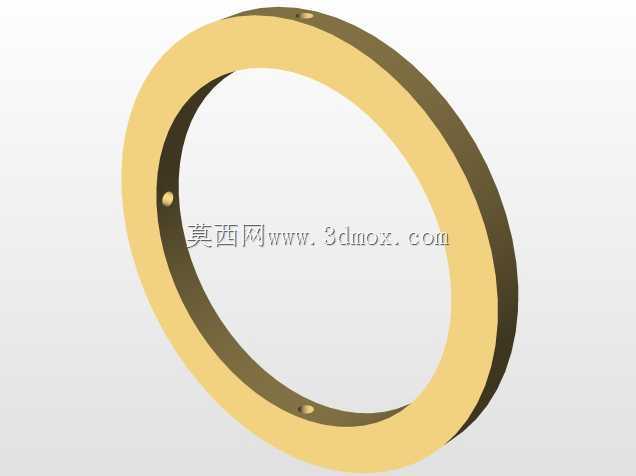

这套结构采用经典的三环嵌套设计思路，最内侧为高速旋转的转子组件，转子通过径向支撑轴连接在内环框架上，内环框架的转轴与转子转轴垂直布置，同时内环框架通过另一组正交转轴连接在外环框架上，外环框架再通过最外侧的安装支座与设备基体连接，三组转轴的轴线在空间上交于一点，也就是转子的质心位置，从结构上保证转子转动时不受外部框架姿态变化的干扰。设计过程中需要严格控制各环架的转动阻尼，转轴位置采用小间隙配合的滑动支撑结构，既保证转动灵活无卡滞，又要避免间隙过大带来的晃动误差，所有环架的质心都需要调整到转轴交点位置，消除重力带来的附加力矩，保证转子高速旋转时的定轴精度。

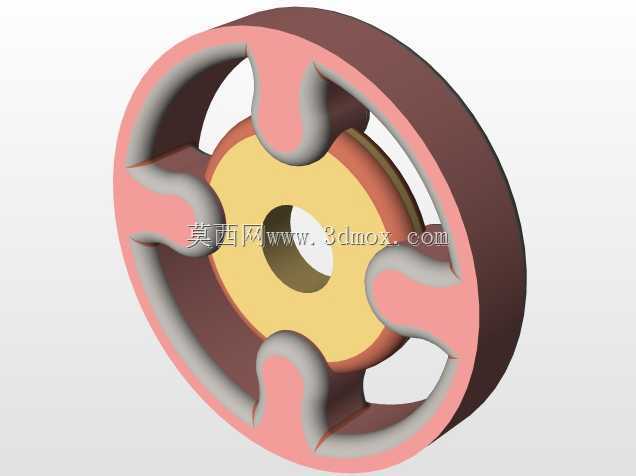

从安装边界来看，整套结构的外轮廓为环形嵌套布局，最外侧的半开式安装环为主要承载基体，安装时需要保证基体的安装基准面与设备的基准坐标系平行，固定螺栓采用对称布置的方式，避免安装应力导致框架变形影响转动灵活性。转子部分做了对称式辐条结构设计，在保证转动惯量满足要求的前提下尽可能降低转子自重，减少转轴位置的磨损，延长结构的使用寿命。各环架之间预留了足够的转动间隙，当外部基座发生任意角度倾斜时，内外环架可以随转轴自由转动，始终保持转子的转轴方向稳定，不会随基座的姿态变化发生偏移。

在实际装配调试过程中，需要先对单个环架的转动灵活性进行测试，确认每个转轴都能在无外力作用下自由转动到任意角度，不存在卡顿或摩擦过大的问题，之后再依次组装内环、外环和转子组件，组装完成后需要进行静平衡调试，通过在环架上添加配重的方式调整整体质心位置，确保质心与三轴交点完全重合，避免重力矩导致的转子漂移。这类结构在设计时不需要额外的复杂驱动附件，转子依靠初始旋转动能即可在一定时间内保持定轴特性，结构简单可靠，维护成本低，非常适合在对可靠性要求极高的工业场景中使用，也常作为机械原理教学的演示结构，帮助学习者理解角动量守恒与万向传动的相关机械原理。
