机加工用精密手动夹紧虎钳结构

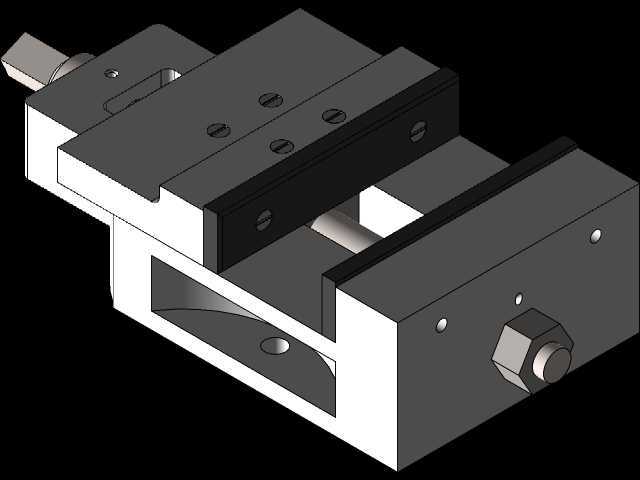

　　在普通铣床、小型数控钻铣床、钳工台的日常加工作业场景里，这类手动虎钳是出镜率最高的通用装夹元件，不管是小批量零件的铣削平面、钻孔攻丝，还是钳工工序里的锉修、划线、去毛刺，都需要依靠它完成工件的可靠固定，避免加工过程中工件位移导致尺寸超差甚至飞出的安全隐患。从实际使用的角度出发，这款虎钳的结构设计完全围绕装夹刚性、操作便捷性两个核心需求展开，整体采用分体式组合结构，固定钳身与活动钳身通过内嵌的导轨副实现滑动配合，导轨面做了加宽处理，相比传统窄导轨虎钳，在夹持大尺寸毛坯件时能更好地抵抗铣削过程中的侧向颠覆力矩，不会出现钳口上翘的问题。钳口部分采用可更换式设计，两块平行的钳口板通过内六角螺钉固定在钳身的安装槽内，

　　日常使用中如果钳口出现磨损、压痕或者需要适配异形工件，可以快速更换不同齿形、不同材质的钳口板，比如夹持软质铝件、铜件时可以更换铜质钳口避免夹伤工件表面，夹持粗糙锻件时可以更换带尖齿的淬火钳口增加夹持摩擦力。驱动部分采用丝杠螺母传动结构，丝杠一端通过六角头结构配合扳手施加扭矩，转动丝杠时带动活动钳身沿导轨做直线往复运动，实现钳口的开合调整，丝杠的螺距经过匹配设计，既保证了足够的夹紧力放大倍数，操作人员用普通加力杆就能输出足够的夹紧力满足铣削需求，又不会因为螺距过小导致开合行程调整效率太低。从安装边界来看，虎钳的底座部分做了平整的安装基准面，四周预留了T型螺栓的穿装槽，可以直接适配机床工作台上的标准T型槽，

　　安装时只需要找正固定钳口与机床进给方向的平行度，压紧螺栓即可完成固定，不需要额外制作过渡安装板，整体外形尺寸适配中小型机床的工作台行程，不会出现钳体过大超出工作台加工范围的问题。设计过程中对各部件的受力做了针对性优化，固定钳身的受力部位做了加厚处理，丝杠与活动钳身的连接部位设置了推力轴承结构，减少夹紧转动时的摩擦阻力，同时避免长期受轴向力导致丝杠端部磨损。日常使用时，需要定期给导轨滑动面、丝杠螺纹副加注润滑脂，避免铁屑进入滑动间隙导致钳身移动卡滞，每次装夹工件时要尽量将工件放在钳口的中间位置，避免长期偏载导致导轨出现不均匀磨损，影响钳口的平行度精度。对于结构设计从业者来说，这类虎钳的建模过程需要重点关注导轨配合的间隙取值、

　　丝杠传动的行程匹配、各连接螺钉的排布合理性，既要保证装配时没有干涉，也要兼顾实际加工的工艺性，比如钳身的导轨面需要设计成可以通过磨削加工保证精度的结构，避免出现无法加工的死角。在做自动化产线的小型工装改造时，也可以在这款手动虎钳的基础上，将手动驱动部分替换成气缸或者液压缸，改造成气动、液压夹紧的动力虎钳，适配自动上下料的加工单元，不需要重新设计整体钳身结构，能大幅缩短工装设计的周期。
