两种材质国际象棋兵棋子结构设计

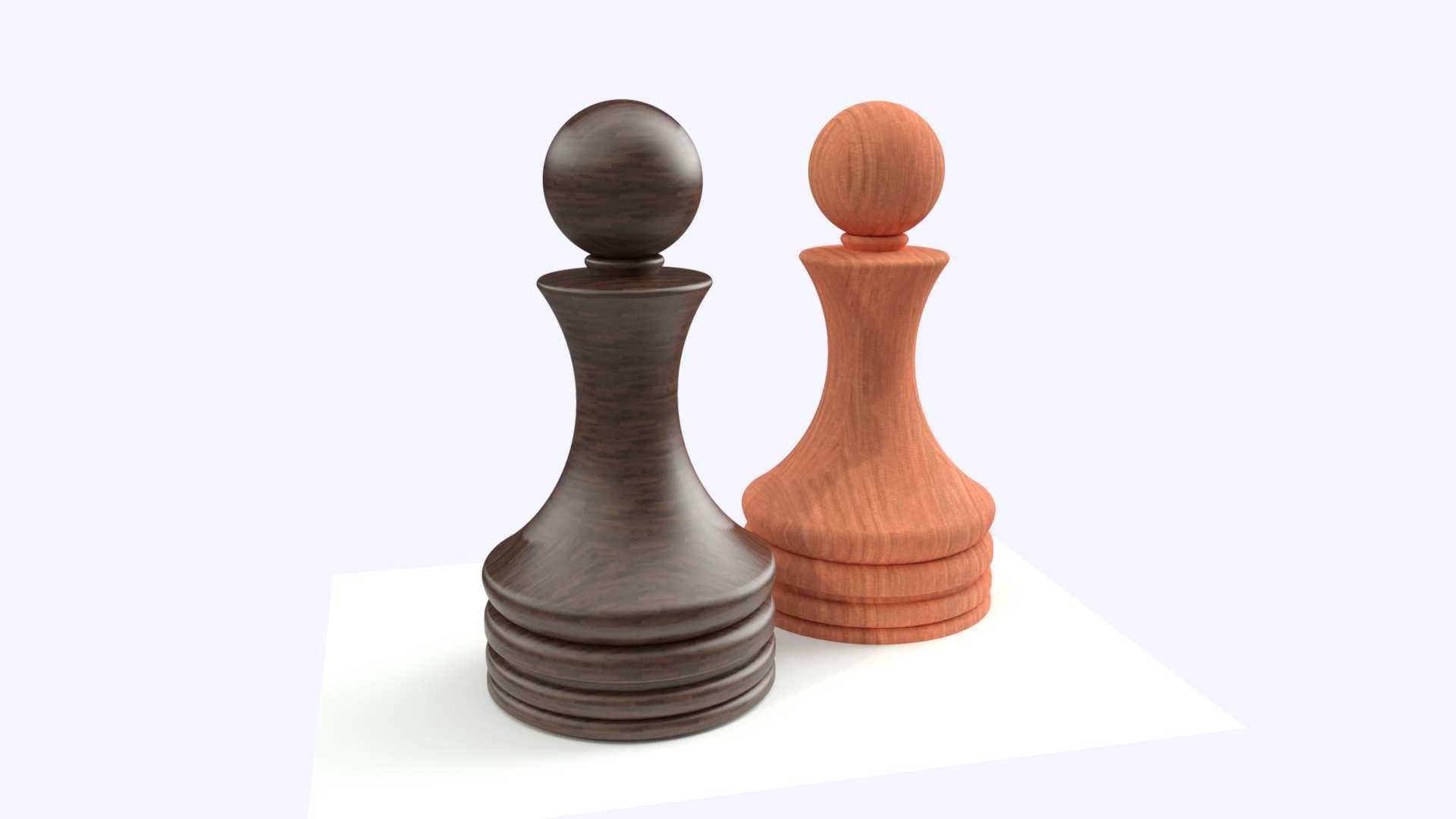

　　在文体用品制造、棋类产品定制以及文创周边开发领域，棋子作为棋类运动的核心接触部件，其结构设计、材质适配性直接影响使用手感与产品耐用度。本次呈现的两款国际象棋兵形棋子，分别对应深色硬木与浅色软木两种常见的棋具制作材质，设计阶段充分考虑了不同材质的加工特性与实际使用场景的需求。从实际应用场景来看，这类棋子既可以适配标准规格的国际象棋棋盘，作为常规对弈用具使用，也可通过调整尺寸比例，作为文创摆件、桌面装饰、教学演示道具使用，部分定制化场景下还可作为礼品周边的结构原型，适配后续的表面雕刻、标识印制等二次加工工序。

　　从功能特性层面来看，两款棋子均遵循国际象棋兵的经典造型逻辑，底部设置多层环形凸台结构，这一设计并非单纯的造型装饰，一方面能够增加棋子底部与棋盘接触面的摩擦力，避免对弈过程中棋子意外滑移，另一方面多层凸台的结构能够在木质加工时抵消部分木材内应力，减少温湿度变化导致的底部变形翘曲问题，保证棋子放置的稳定性。棋子中部采用收腰式曲面过渡，从底部凸台向上逐渐收窄至颈部，再向上衔接球形棋头，收腰段的曲面弧度经过反复调整，刚好适配成年人手指捏取的弧度，捏取时手指与曲面的贴合度较高，长时间对弈也不会产生硌手的不适感。顶部球形棋头的直径与颈部直径的比例经过优化，既保证了棋子整体造型的协调性，也避免了棋头过大导致的重心上移问题，棋子整体重心集中在底部三分之一区域，放置时的抗倾倒能力较强，即使棋盘受到轻微碰撞，棋子也不易倒伏。

　　设计思路上，两款棋子采用统一的造型基准，仅在材质表现上做区分，能够保证整套棋子的视觉统一性，避免同套棋子造型差异带来的违和感。建模阶段采用旋转凸台作为基础特征，先绘制半侧轮廓线再通过回转生成主体结构，底部的环形凹槽通过旋转切除特征实现，所有曲面连接处均设置了R0.5-R2不等的圆角过渡，既避免了木质加工时的尖角崩边问题，也能提升使用时的触感，不存在尖锐棱角划伤使用者的风险。针对深色硬木材质的棋子，设计时适当增加了壁部实体厚度，因为硬木材质脆性相对较高，过薄的结构在磕碰时容易出现崩裂，适当增加厚度能够提升抗冲击能力；针对浅色软木材质的棋子，在保证结构强度的前提下略微优化了曲面过渡的厚度差，减少软木加工时的纤维撕扯问题，降低后续打磨工序的工作量。

　　从外形尺寸与安装边界来看，两款棋子的总高度、底部最大直径均符合国际棋联推荐的比赛用棋子尺寸规范，底部直径适配标准棋盘55mm见方的棋格，放置在棋格中心时不会超出格线，相邻棋子放置在相邻棋格时也不会出现干涉问题。棋子底部的平面度公差控制在0.1mm以内，能够保证与棋盘表面充分接触，不会出现放置不稳的晃动感。棋头球形部分的直径经过核算，即使棋子意外倾倒，其最大外轮廓也不会超出相邻棋格的范围，不会干扰棋盘上其他棋子的摆放位置。在加工适配性方面，该结构既适合传统的木工车床车削加工，也适合数控雕刻机的批量加工，建模时保留的参数化特征可以直接导入加工编程软件，无需重新绘制轮廓，能够缩短生产前的准备周期。针对后续的表面处理工序，所有曲面的曲率变化均匀，不存在曲率突变的区域，无论是做木蜡油涂装还是漆面喷涂，都能保证涂层厚度均匀，不会出现积液、流挂的问题。在实际使用场景中，这类结构的棋子日常维护也较为便捷，曲面无清洁死角，用软布擦拭即可去除表面浮尘，底部的环形凹槽即使积存少量灰尘，也可以通过软毛刷轻松清理，不会因为结构缝隙过深导致污垢积存难以清理。
