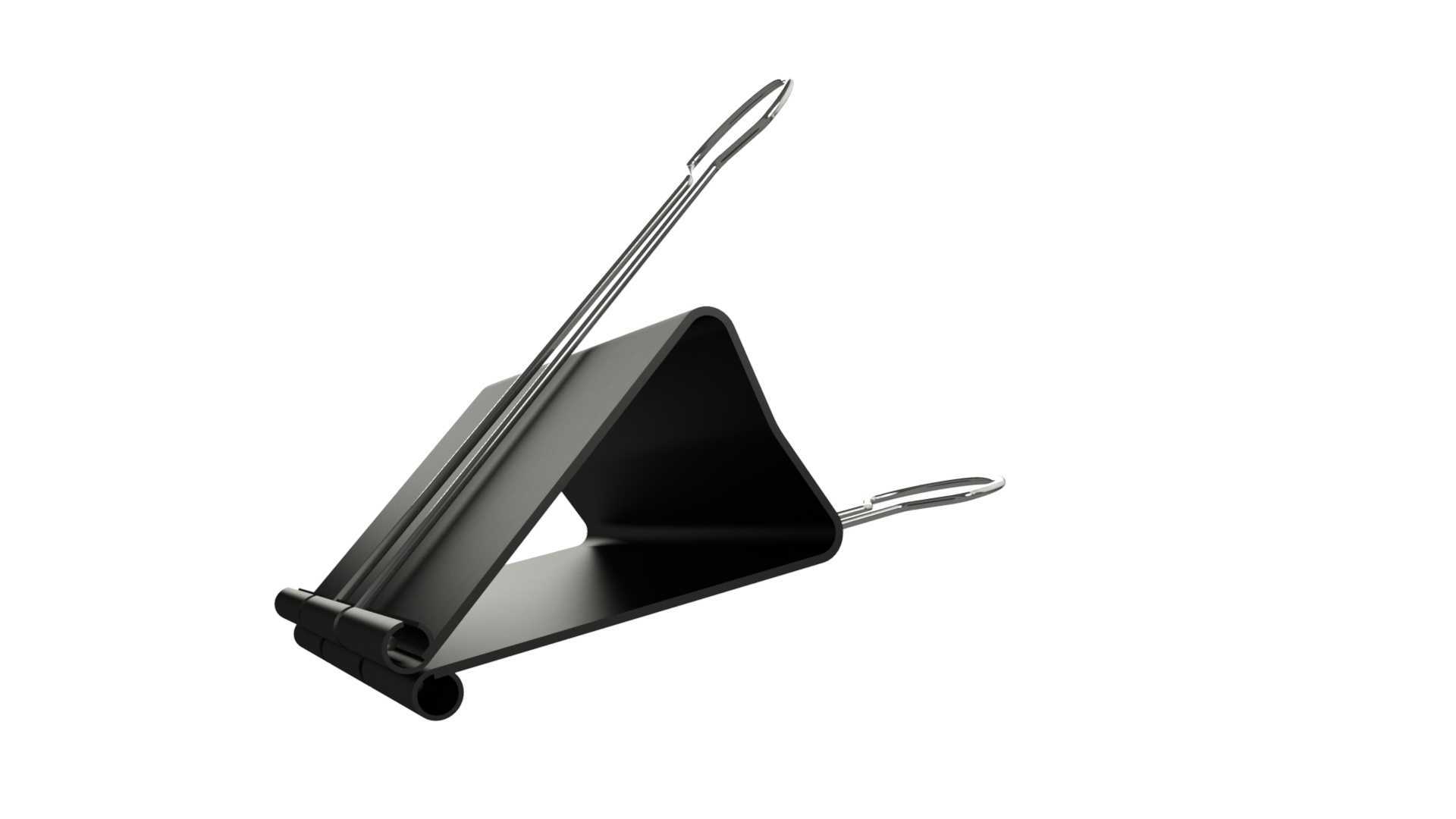

长尾夹式金属夹结构三维建模设计

　　日常办公场景中，这类金属夹是桌面文件整理的核心夹持工具，同时也可在生产车间的工序流转环节，用来临时夹持轻薄的工艺卡片、工序流转单，避免纸质单据在物料转运过程中脱落遗失，部分小型装配工位也会用它来临时固定线束、薄垫片等小尺寸零件，替代临时胶带固定的方式，不会在零件表面残留胶渍，可反复使用。从结构设计逻辑来看，整个夹体分为夹持主体与操作手柄两个核心部分，夹持主体采用冷轧薄钢板冲压弯折成型，弯折后形成的三角空腔结构是提供夹持力的核心，钢板自身的弹性形变在夹口张开后会产生持续的复位压紧力，夹口位置做了内卷边处理，避免锋利的钢板边缘划伤纸面或者操作人员的手部，同时内卷边的圆弧结构也能增大夹口与被夹持物的接触面积，在同等压紧力下降低接触面压强，

　　避免薄纸被压出破损痕迹。操作手柄采用弹性钢丝弯折成型，钢丝两端穿入夹持主体底部的卷边轴孔内，可绕轴孔做小角度转动，捏合两个手柄时，会带动夹持主体的夹口张开，松开手柄后，夹体的弹性复位力会带动手柄回到初始位置，同时夹紧被夹持物。设计过程中需要重点控制几个尺寸边界，首先是夹持主体的钢板厚度，过厚会导致夹体整体弹性不足，捏动手柄时需要的操作力过大，使用手感偏硬，过薄则会导致夹持力不足，夹持较厚文件时容易出现松脱，常规适配办公场景的夹体钢板厚度控制在0.25mm到0.3mm区间，可满足最多50张常规70gA4纸的夹持需求。其次是手柄钢丝的直径，常规选用0.9mm到1.1mm的弹簧钢丝，既保证手柄有足够的刚性，捏合时不会出现过度形变，

　　也能保证长期反复使用后钢丝不会出现塑性变形，导致手柄无法正常复位。夹体底部的卷边轴孔内径要比钢丝直径大0.1mm左右，保证手柄转动时无卡滞，同时间隙不能过大，避免手柄在轴孔内出现窜动，导致操作时两侧受力不均，夹口张开时出现偏斜。夹体的外形尺寸根据夹持容量做梯度划分，常规桌面使用的中型夹整体长度在50mm左右，夹口张开的最大开度不小于12mm，可满足日常文件夹持需求，更小的迷你夹长度在25mm左右，用来夹持便签、票据类轻薄物件，大尺寸夹长度可达100mm，用来夹持较厚的图纸、卷宗类资料。建模过程中，夹持主体的三角弯折区域需要做圆角过渡处理，避免应力集中导致夹体反复开合后在弯折位置出现金属疲劳断裂，弯折处的内圆角半径不小于钢板厚度的1.

　　5倍，保证冲压成型时钢板不会出现开裂，同时提升夹体的疲劳寿命。手柄钢丝的弯折位置同样需要做圆弧过渡，两个手柄的对称度需要控制在0.2mm以内，保证捏合时两侧受力均匀，夹口张开时两侧的开度一致，不会出现一侧张开量大一侧张开量小的情况，导致夹持时受力不均出现夹不牢的问题。夹体表面做发黑或者喷塑处理，建模时可以预留0.02mm的表面处理层厚度，避免后续做装配干涉检查时出现尺寸偏差，手柄钢丝表面做镀镍处理，提升防锈能力，同时保证钢丝表面光滑无毛刺，操作时手感顺滑。在实际装配验证中，需要确认手柄穿入轴孔后，转动到最大张开位置时，手柄不会与夹体的三角侧面出现干涉，捏合到最小位置时，两个手柄的间距要适合成人手指捏合，常规控制在20mm左右，符合人体操作的施力习惯。这类夹持件的结构看似简单，但每个尺寸的公差配合都会直接影响使用手感与寿命，比如夹口位置的平面度需要控制在0.1mm以内，保证夹持时夹口与纸面完全贴合，不会出现局部缝隙导致文件滑脱，轴孔的同轴度控制在0.15mm以内，保证手柄转动顺畅无卡滞。
