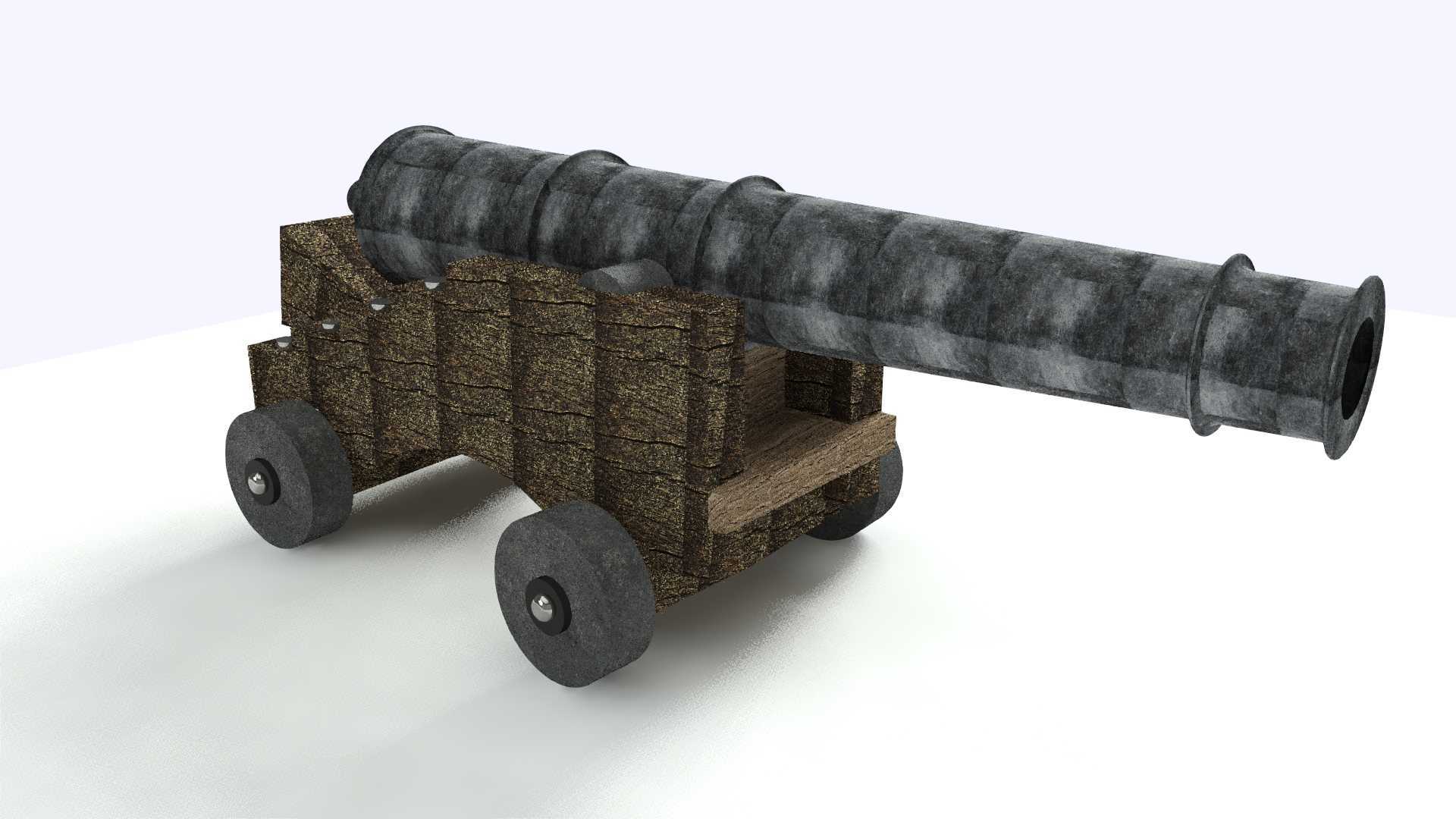

古代轮式铸铁火炮结构复原设计

　　本次复原设计的古代轮式火炮，核心围绕前装滑膛火炮的实战部署逻辑展开，首先从炮身结构来看，整体采用多段加强箍的铸铁炮管设计，沿炮管轴向均匀分布环形凸起加强结构，抵消铸铁材质在火药爆燃时的径向胀裂风险，炮管内壁为等径直膛设计，炮尾处做加厚封堵结构，预留点火药室的安装位置，炮身整体重心落在炮架支撑点前方约六分之一炮管总长位置，保证发射时炮身的后坐力能够顺着炮架斜向支撑传导至地面，避免炮架受冲击倾覆。配套的轮式炮架采用硬木榫卯拼接结构，主体支撑框架为多层实木板叠压固定，表面做粗糙纹理处理模拟古代原木加工的质感，炮身与炮架之间采用半圆弧托座贴合，托座与炮身接触位置预留微小间隙，可垫入软质缓冲材料吸收发射时的微小震动，

　　避免硬接触导致的木质结构开裂。炮架底部采用四个实心木质滚轮结构，滚轮中心嵌入金属轴套，与贯穿炮架底部的轮轴配合，轮轴两端做限位结构防止滚轮脱出，滚轮直径约为炮身总高的三分之一，既保证在不平整的野战、城防阵地路面具备足够的通过性，又能控制整体重心高度，降低行军拖拽时侧翻的概率。从实际应用场景来看，这类火炮是冷热兵器交替阶段的核心远程火力装备，既可以部署在城墙垛口位置作为城防武器，通过调整炮身俯仰角度打击不同距离的攻城目标，也可以通过畜力拖拽伴随野战部队机动，在阵地战中构筑临时火力点，轰击敌方阵型或者简易工事。设计过程中充分还原了古代火炮的结构逻辑，没有添加任何现代工业结构，炮管的加强箍间距经过受力校核，越靠近炮尾位置加强箍分布越密集，

　　匹配药室位置更高的膛压分布，炮口位置做略微加厚的喇叭口结构，降低炮口处的火药燃气冲刷损耗，延长炮管使用寿命。炮架的尾部设置有拖拽用的横向木梁，既可以在机动时连接挽具，也可以在发射时作为炮手调整炮身俯仰角度的操作支点，炮架整体宽度略大于炮管最大外径，两侧留出足够的操作空间，方便炮手完成装填火药、填入弹丸、点火发射的整套操作流程。安装边界方面，整套火炮模型的总长度约为炮管外径的十二倍，总宽度为炮架两侧滚轮外侧的间距，总高度从滚轮底部到炮管顶部的尺寸满足古代阵地部署的空间要求，不需要额外的固定基础，放置在平整硬质地面即可完成部署，发射时的后坐行程通过滚轮与地面的摩擦力抵消，不需要额外的驻锄结构，适配古代战场快速部署、快速转移的作战需求。

　　炮身与炮架的连接没有采用复杂的金属固定件，完全通过木质结构的卡合与楔块定位，调整俯仰角度时只需要增减炮身下方的木质楔块厚度即可完成射角调整，操作逻辑简单可靠，适配古代作战环境下缺乏精密加工条件的实际情况，整体结构完全符合同时期古代火炮的制造工艺水平，所有部件的连接方式、尺寸比例都参考了现存古代火炮文物的实测数据，没有做夸张的艺术化修改，能够直观还原这类古典火器的真实结构特征。
