小型直流有刷电机结构三维数模

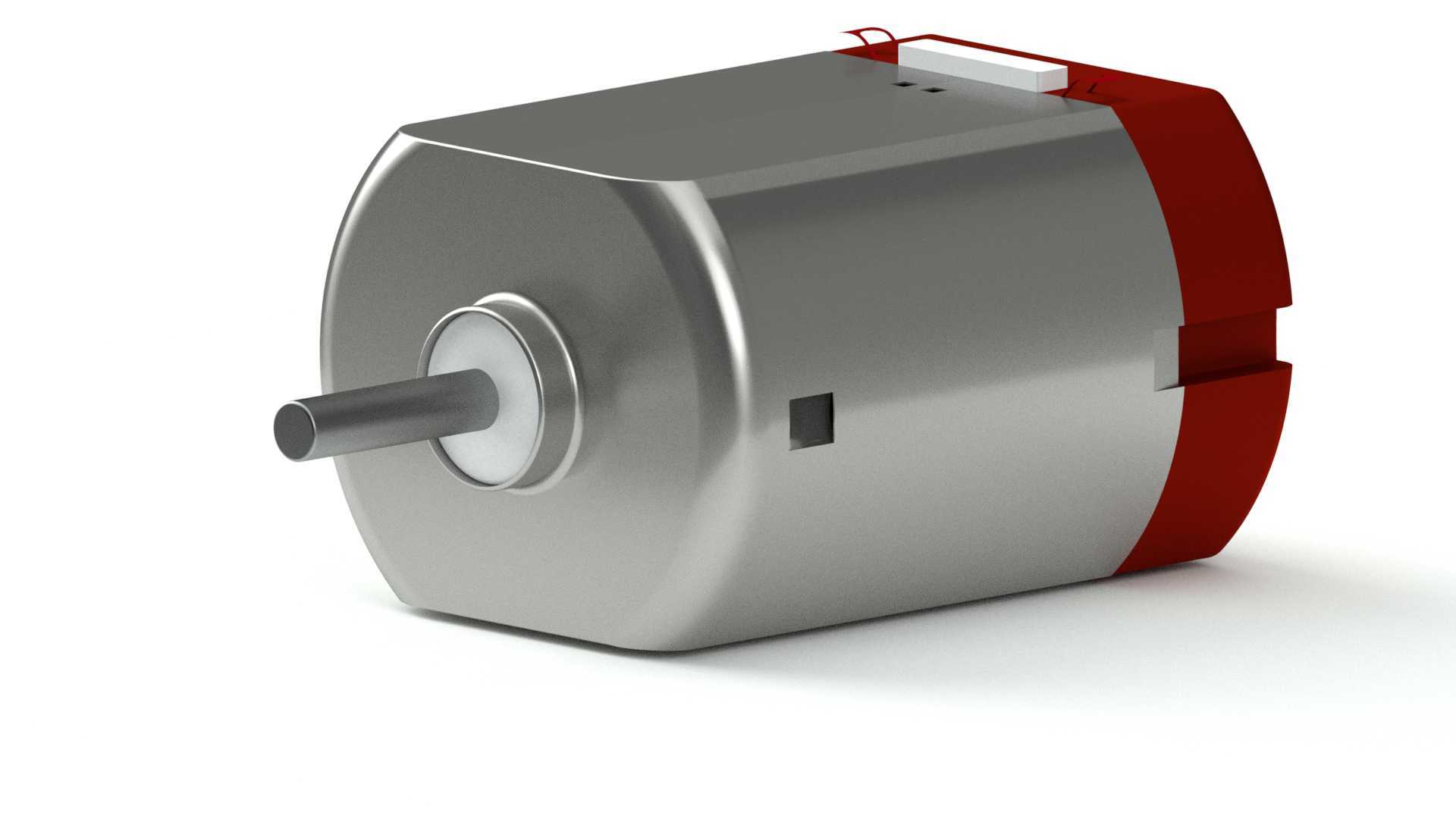

　　这款小型直流有刷电机的三维数模，完整还原了量产级微型动力单元的全部结构细节，可直接用于小型机电设备的动力选型匹配、安装结构干涉校验以及传动链路的运动仿真环节。从实际应用场景来看，这类电机广泛覆盖民用小家电、桌面级办公设备、小型电动玩具、车载微型执行机构、低压自动化控制模组等领域，作为整套设备的动力输出核心，其结构可靠性、安装适配性直接决定了终端产品的运行稳定性与装配效率。

　　数模构建过程中完全遵循实物的尺寸链逻辑，输出轴采用标准D型切边结构，可直接与配套的塑料齿轮、同步带轮、偏心凸轮等传动件实现无间隙配合，避免传动过程中出现打滑、空程差等问题；轴伸长度、轴径公差均按照行业通用的微型电机安装规范设定，设计人员在配套负载结构时，可直接调取数模的轴段参数完成配合件的公差标注，无需额外测绘实物。机身主体采用圆柱切边的外壳结构，这种设计一方面可以在圆柱形机壳上加工出定位平面，方便安装时通过机身上的平面完成周向防转，避免电机运行过程中因输出扭矩反作用力出现机身自转；另一方面切边结构可以压缩整机的安装占用空间，在狭窄的设备腔体内部，相比纯圆柱形机壳更易完成布局，减少周边结构件的避让设计工作量。

　　尾部的端盖采用绝缘材质设计，集成了电刷组件与接线端子的安装位，数模中完整保留了端盖与机壳的卡扣配合结构，设计人员可以通过剖切数模观察内部的装配间隙，验证电刷与换向器的接触行程是否处于合理区间，也可以基于该结构快速衍生出不同接线方向、不同端子规格的定制化电机方案。机身上预留的方形小窗口为碳刷维护窗口，在长寿命应用场景中，无需完全拆解电机即可通过该窗口完成碳刷的更换维护，数模中该窗口的位置、尺寸与实际量产产品完全一致，可直接用于配套设备外壳的维护开口设计，避免后期开孔位置偏差导致的维护不便问题。

　　顶部的接线凸台结构做了加强筋处理，可承受常规布线过程中的拉拽力，避免接线端子因外力拉扯出现松脱；凸台的高度、宽度参数均考虑了常规导线的弯折半径，布线时导线从凸台引出后可自然弯折，不会出现导线死折导致的线芯断裂问题。从安装边界来看，这款电机的安装定位基准为输出轴的轴心线，机壳外圆、尾部端盖外圆与轴心线的同轴度公差在数模中通过几何约束做了还原，设计安装座时，可以直接以轴心线为基准设计抱紧式安装座或者端盖固定孔位，保证电机安装后输出轴的径向跳动量控制在允许范围内，减少传动过程中的噪音与振动。

　　在设计思路层面，这款电机的结构完全围绕低成本、高通用性的量产需求展开，所有结构件均采用冲压、注塑等适合大批量生产的工艺成型，数模中各零件的壁厚、拔模斜度、卡扣配合量都符合量产工艺要求，没有出现无法开模或者工艺成本过高的结构特征。对于结构设计人员来说，调取该数模完成设备整体装配时，既可以直接用于静态的干涉检查，验证电机与周边电路板、结构件、外壳之间的安全间隙是否满足要求，避免出现装配后电机与其他零件剐蹭的问题；也可以将数模导入运动仿真环境，搭配对应的传动结构模拟不同负载下的电机运行姿态，校核输出扭矩是否满足负载需求，提前预判传动链路中可能出现的卡滞、过载等问题。

　　不同于简化版的电机外观模型，这份数模对内部的定子磁钢、转子铁芯、换向器、电刷支架等核心部件都做了等比例还原，虽然没有完全复刻每一片冲片的细节，但各部件的装配位置、配合间隙都与实物一致，在做电机选型方案对比时，可以直接通过数模观察内部结构的布局差异，判断不同方案的功率密度、散热空间是否满足目标场景的使用要求。比如在连续运行的应用场景中，可以通过数模中机壳与内部磁钢的间隙大小，判断电机的散热路径是否通畅，辅助评估电机的连续运行温升是否在允许范围内；在需要正反转频繁切换的场景中，可以通过数模上电刷与换向器的接触角度，判断电机的换向火花是否会超出安全范围，提前优化驱动电路的参数匹配。
