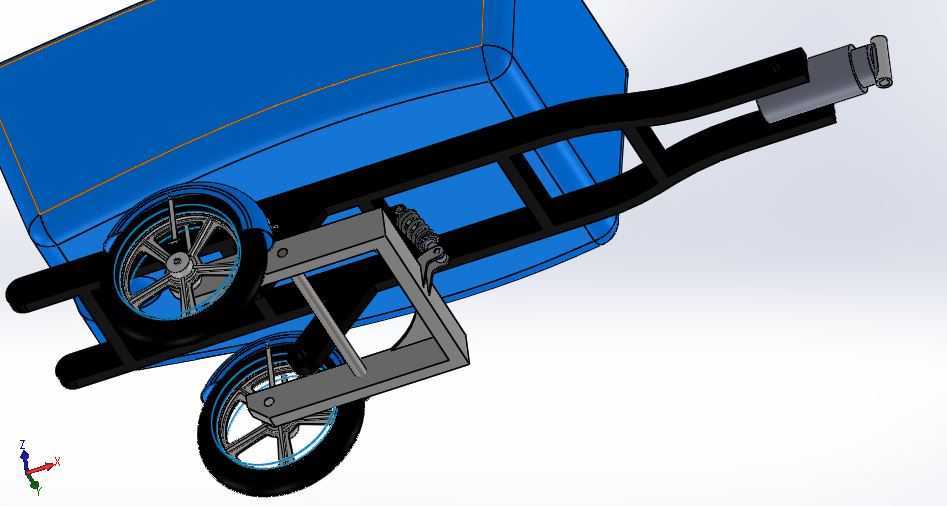

单轮自倾倒式摩托挂载运输拖车结构

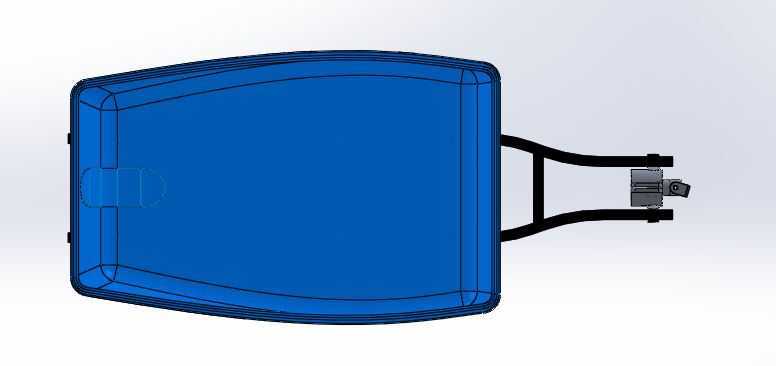

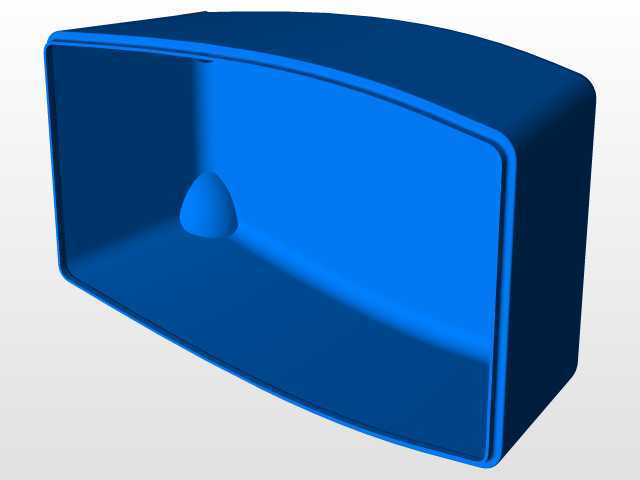

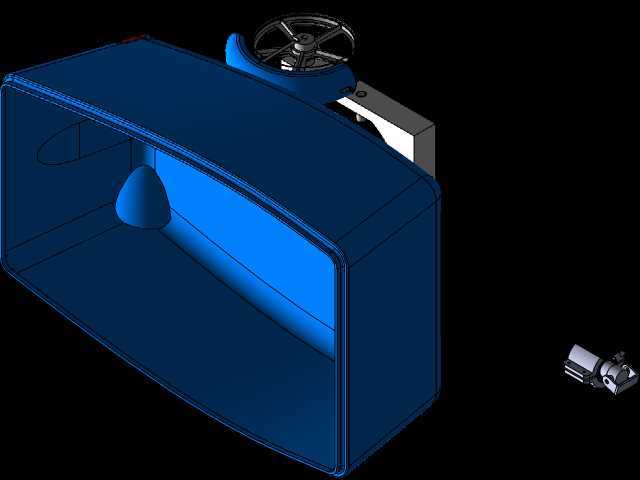

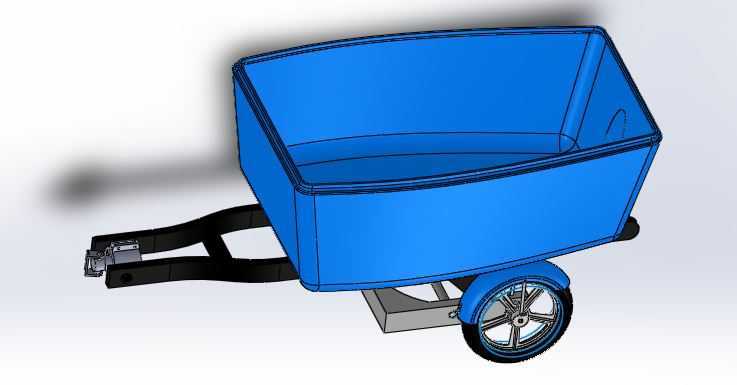

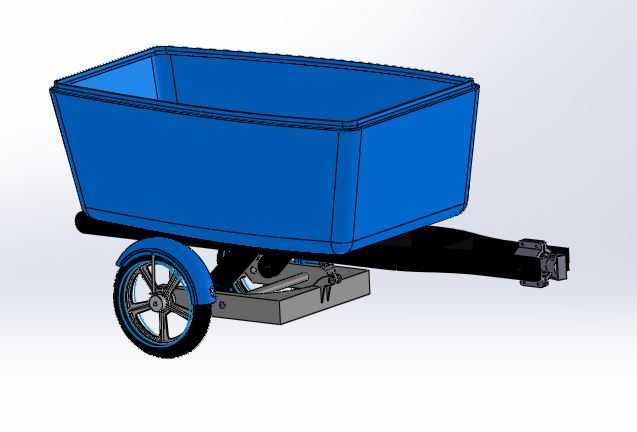

　　这款单轮挂载式运输拖车，主要适配轻型摩托、小型电动代步车的后挂运输场景，也可单独作为短途手推转运工具使用，常见于城郊零散货物配送、园区工具转运、农用小批量物资短驳、户外露营装备运载等场景，解决小体量运输场景下大型货运车辆无法灵活通达、人力搬运负载上限低的痛点。从结构功能来看，该拖车采用单轮居中支撑的布局，相比双轮后挂结构，转向时跟随性更强，不会出现两轮差速带来的侧倾拖拽问题，在狭窄巷道、田间非铺装路面通行时，转弯半径可控制在1.2米以内，适配摩托本身的灵活通行属性。车斗采用上宽下窄的敞口式设计，斗体边缘做了卷边加强处理，既提升了斗体抗冲击形变的能力，也避免装卸货时尖锐边角划伤操作人员，斗体额定承载容积约0.3立方米，

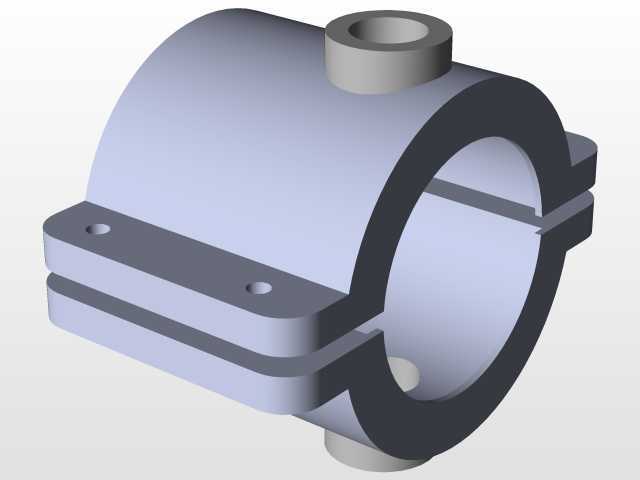

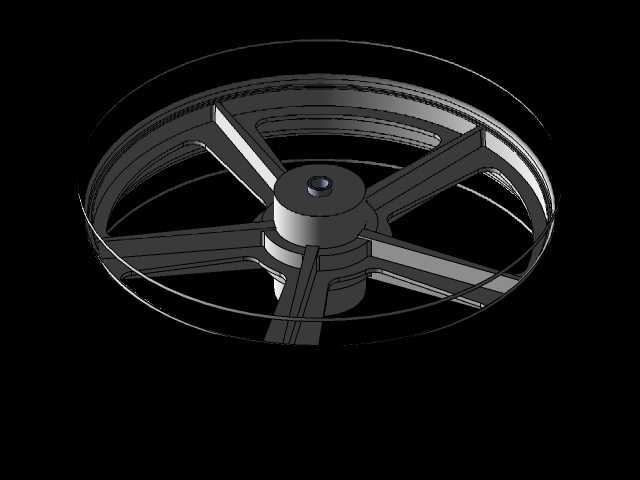

　　额定承载重量控制在150kg以内，适配轻型摩托的拖拽动力上限，不会对摩托本身的制动、动力输出造成过大负担。连接牵引部分采用快插式铰接结构，牵引杆与摩托后挂载点的连接座设置了缓冲橡胶垫，可抵消起步、制动时的刚性冲击，避免频繁启停带来的连接结构疲劳损坏；牵引杆与车架主体的连接位置设置了可锁止的翻转铰链，配合车架中部的单作用液压缸支撑结构，可实现车斗的手动或液压助力倾倒，卸货时无需人工抬升斗体，扳动锁止手柄后车斗可在负载作用下自动向后翻转45度，完成散料、箱装货物的自动卸载，卸载完成后依靠人力下压即可复位锁止，操作力度控制在15kg以内，单人即可完成全流程操作。行走部分采用单轮配独立悬架的结构，轮组上方设置了弧形挡泥板，

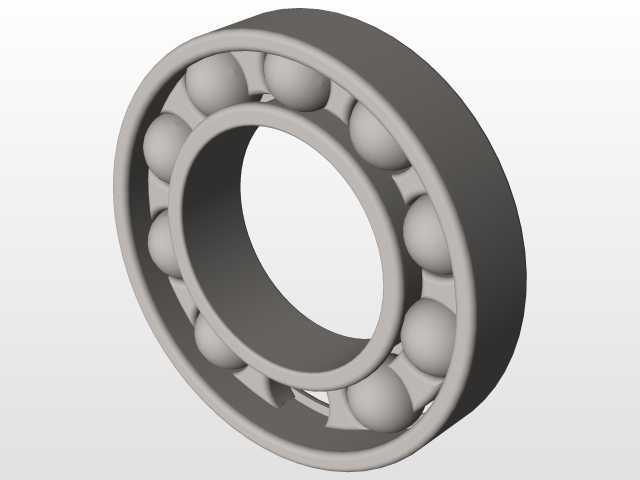

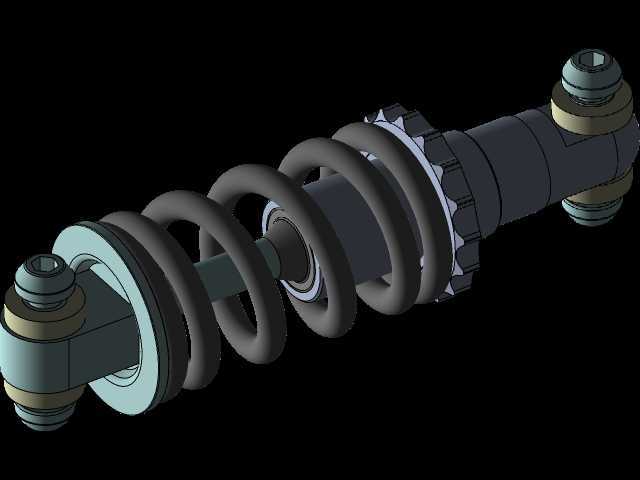

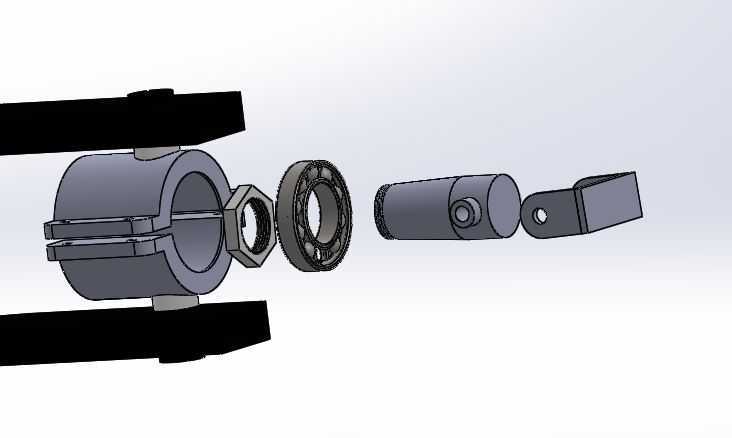

　　避免非铺装路面行驶时泥水甩入车斗内部；悬架部分集成了螺旋弹簧与筒式减震器，可过滤路面颠簸带来的竖向冲击，避免运输易碎货物时因震动出现货损；轮组轴承采用密封式深沟球轴承，可适应多尘、潮湿的户外使用场景，日常维护仅需定期补充润滑脂即可，无需频繁拆解保养。设计过程中重点考量了安装边界的适配性，牵引杆的挂载连接孔位采用可调式设计，孔位上下调节范围为80mm，可适配不同型号摩托后货架的安装高度，保证挂载后车斗处于水平状态，不会出现前高后低或前低后高的姿态偏移；车斗整体宽度控制在0.8米，与常规轻型摩托的车把宽度基本一致，行驶过程中不会出现侧边超宽带来的刮蹭风险；整车整备质量控制在28kg，单人即可完成挂载、拆卸操作，拆卸后可直立放置，

　　占用储物空间不超过0.5平方米，适合家用、小型经营场所的日常储物需求。车架主体采用矩形钢管焊接成型，关键受力位置做了三角加强筋处理，牵引杆与车架的连接位置采用双层钢板叠焊结构，可承受拖拽过程中最大3000N的瞬时拉力，避免急加速、紧急制动时出现结构断裂；车斗与翻转支架的连接铰链采用带衬套的销轴结构，衬套为自润滑尼龙材质，长期翻转使用不会出现金属摩擦异响，也无需频繁加注润滑油。在实际使用场景中，该拖车可根据运输需求加装帆布篷布架、货物捆绑挂钩等扩展配件，篷布架采用快插式安装结构，无需工具即可完成拆装，运输散料时可加装防漏挡板，避免颗粒状货物在行驶过程中洒落；捆绑挂钩沿车斗上边缘均匀布置，共设置8个挂点，可使用弹力绳、绑带对箱装、异形货物进行固定，避免行驶过程中货物滑落。针对不同使用场景的适配，该结构也可快速调整轮组配置，若在平整铺装路面使用，可更换为实心橡胶轮，避免爆胎风险；若在泥泞、松软路面使用，可更换为宽幅充气轮，降低接地比压，避免轮组陷车。牵引部分的锁止结构设置了双重保险，除了主插销之外，还加装了防脱开口销，避免行驶过程中插销震动脱落导致拖车与主车分离，提升行驶安全性。
