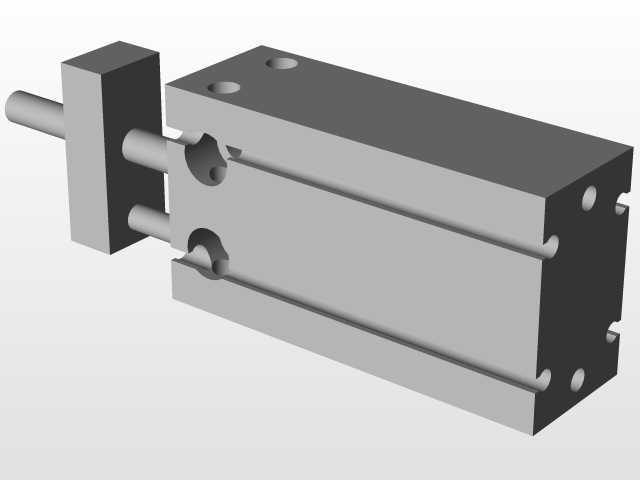

SMC CDUK16-15自由安装型气缸三维结构

　　在非标自动化设备的紧凑工位布局里，这类小型自由安装气缸的出镜率一直很高，尤其是空间局促、安装方向受限的装配、检测、移载工位，常规带安装脚的标准气缸往往会因为安装附件占用额外空间，无法满足布局要求，而CDUK系列的杆不回转型自由安装缸，刚好适配这类对空间、活塞杆防转有明确要求的场景。从实际应用来看，这类气缸常被用在电子零部件装配线上的小型工件顶升、夹具的辅助压紧、检测工位的探针进给、包装线的小型物料推料等工位，因为缸体本身自带多方向安装孔，不需要额外配置安装支架，能直接贴合设备安装板固定，大幅压缩工位占用的空间尺寸。

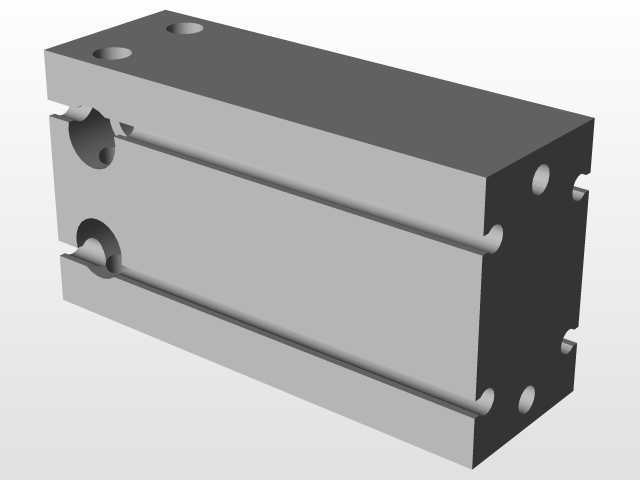

　　从功能特性上看，这款16缸径、15行程的气缸，核心特点是活塞杆的非回转设计，常规小型气缸的活塞杆在伸出过程中会存在一定角度的周向转动，对于需要带动夹爪、吸嘴、压头保持固定角度的工位来说，这种转动会直接导致执行端位置偏移，无法满足作业精度要求，而这款气缸通过活塞杆与缸体内部的导向结构配合，将活塞杆的周向转动间隙控制在极小范围内，能保证执行端在全行程范围内的角度一致性，不需要额外增加导向轴来限制转动，进一步简化了工位的结构设计。缸体采用的是长方形截面的整体式结构，相比圆形缸体的小型气缸，平面贴合安装的接触面积更大，安装后的刚性更好，长时间承受侧向负载时也不容易出现安装松动的问题。

　　设计思路上，这款气缸的结构完全围绕紧凑安装、免附件、防回转三个核心需求展开，缸体的上下、前后端面都直接加工了安装螺纹孔，安装时可以根据工位的空间方向，选择从上端面锁螺丝固定、从下端面锁螺丝固定，或者从侧面锁附固定，不需要额外采购法兰板、脚架这类安装附件，减少了配件采购成本的同时，也避免了安装附件带来的尺寸累积误差。缸体侧面预留的气口位置也做了优化，不管是哪个方向安装，气路连接都不会和周边结构产生干涉，气口采用的是标准小型气动接头适配的螺纹规格，和常规气动管路系统完全兼容，不需要特殊的转接接头。内部的密封结构采用的是低摩擦阻力的密封件，在0.1MPa的低工作压力下也能平稳动作，不会出现低速爬行的问题，对于需要精密压力控制的压装工位来说，这种低摩擦特性能保证压力输出的稳定性，避免因为密封阻力波动导致压装力偏差。

　　从外形尺寸与安装边界来看，这款16缸径的气缸，缸体宽度和高度尺寸控制得非常紧凑，15mm的行程属于短行程范畴，全行程伸出后整体长度也不会超出常规小型工位的空间限制。缸体上的安装孔位置做了对称设计，安装时不需要区分方向，降低了装配出错的概率，安装孔的螺纹深度经过优化，既能保证螺丝锁附后的连接强度，又不会因为螺纹过深导致缸体壁厚不足影响结构强度。活塞杆的端部采用标准外螺纹设计，配套的螺母可以直接安装各类标准气动执行附件，比如浮动接头、Y型接头、I型接头，也可以直接加工连接孔安装定制的压头、吸嘴固定座，连接方式灵活。需要注意的是，这类气缸虽然自带一定的抗侧向负载能力，但在实际选型应用时，如果侧向力超出额定范围，还是需要配套微型导轨做辅助导向，避免活塞杆承受过大径向力导致密封件过早磨损，缩短气缸的使用寿命。另外在三维建模过程中，这类气缸的安装孔位、气口位置、活塞杆伸出长度的尺寸公差需要严格按照样本参数还原，否则在做设备装配干涉检查时，很容易出现实际装配和三维模型不符的问题，导致现场安装时出现管路干涉、螺丝锁附空间不足的问题，尤其是做紧凑工位的布局设计时，每一个安装边界的尺寸偏差都可能导致整个工位的结构需要重新调整，所以建模时对安装面的平面度、安装孔的位置度、活塞杆的同轴度这些关键配合尺寸，都需要按照实际产品的公差要求做合理的建模还原，保证三维模型能直接用于后续的工程图输出、装配干涉检查、工位布局验证工作。
