螺旋滑道重力运动演示结构

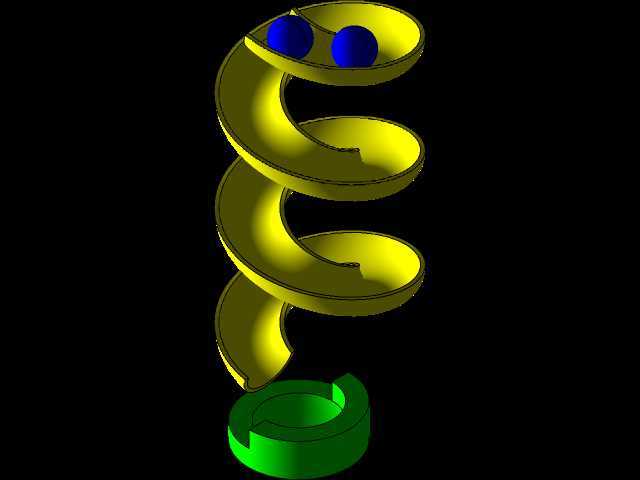

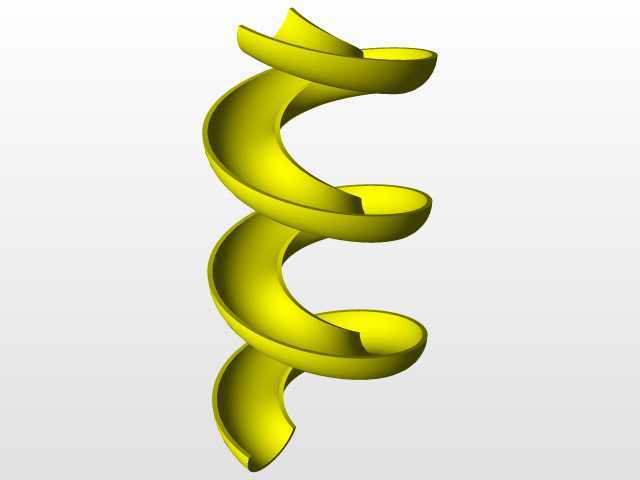

　　这套螺旋滑道结构主要用于重力运动规律的直观演示场景，常见于高校机械原理教学实验室、科普场馆力学互动展项，也可作为物料重力输送机构的原理验证载体，帮助设计人员快速验证螺旋溜槽的曲率、倾角参数对球状、块状物料下滑速度、运动轨迹的影响。整套结构核心由三段连续变曲率螺旋滑道、底部承接料斗、滑动测试件组成，滑道采用等宽槽型截面设计，槽边高度经过反复校核，既能够保证测试球体在下滑过程中不会因离心力脱轨，又不会因槽壁过高遮挡运动观察视线。设计阶段首先确定了螺旋的整体导程参数，每一圈螺旋的高度差按照重力加速度分量做梯度调整，靠近顶部的首段滑道倾角稍大，用来给测试件提供初始下滑加速度，中间段滑道曲率做平滑过渡，抵消球体加速过程中产生的离心力增量，

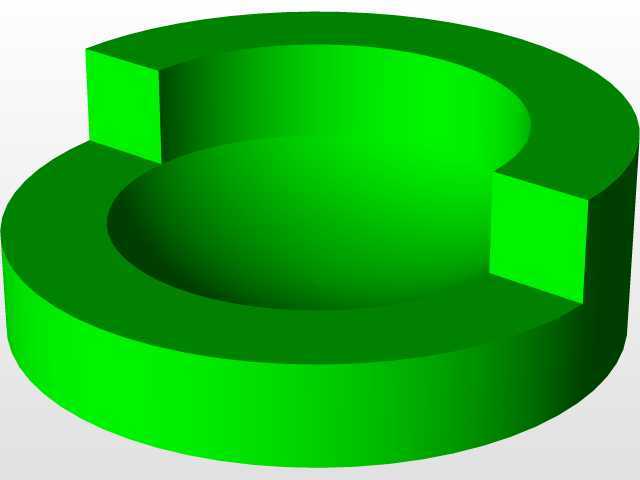

　　避免球体与槽壁发生刚性碰撞弹跳出槽，靠近底部的末段滑道倾角逐步收窄，配合底部承接料斗的弧形缓冲结构，让测试件下滑到末端时速度平稳降低，不会出现高速冲出承接区的情况。从安装边界来看，整套结构整体为立式柱状布局，占用的水平投影面积极小，可直接固定在标准实验工作台台面上，底部承接料斗设置了可拆卸的挡边，既可以承接滑落的测试球体，也能根据测试需求更换不同摩擦系数的槽面衬板，验证不同摩擦条件下的重力运动差异。滑动测试件包含光滑钢球与带阻尼滑块两种类型，钢球用于演示理想状态下的重力螺旋下滑轨迹，滑块则用于模拟带接触面摩擦的块状物料下滑状态，测试过程中可清晰观察到不同质量、不同接触形式的物件，在螺旋滑道上的速度变化、运动偏移规律。

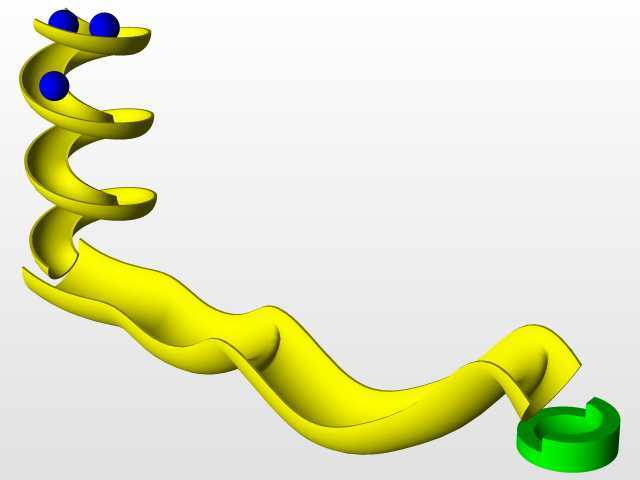

　　在实际物料输送场景的衍生设计中，这类螺旋重力滑道可用于小型五金零件、塑胶颗粒的无动力向下输送，不需要额外配置动力源，仅依靠物料自身重力即可完成多层车间之间的物料转运，滑道的曲率参数可根据输送物料的外形、摩擦系数做针对性调整，避免物料在下滑过程中出现卡滞、飞溅的问题。结构的支撑部分隐藏在螺旋滑道的背部，采用薄壁加强筋结构，既保证了整体刚度，不会因长期受物料冲击出现变形，又尽可能减少了结构自重，方便整体搬运与安装调整。滑道的表面粗糙度要求控制在Ra1.6以内，减少滑动过程中的摩擦阻力损耗，让运动规律的呈现更接近理论计算值，底部承接料斗的出口位置可根据后续接料需求调整朝向，既可以直接对接物料周转箱，也可以衔接下一级输送机构。
