钣金结构CPU防护盖板三维设计

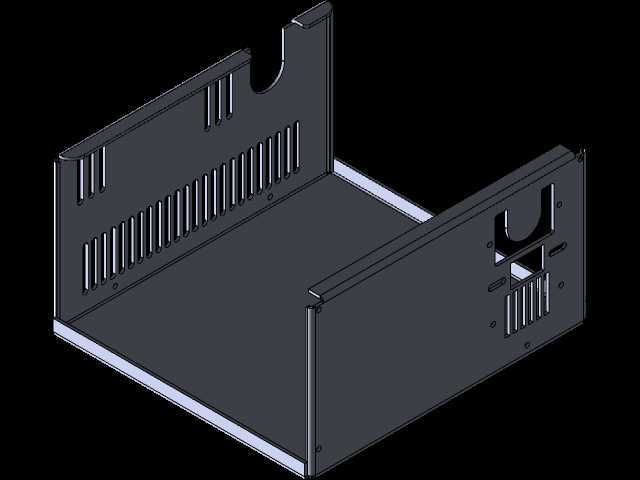

　　这款CPU防护盖板采用钣金折弯工艺成型，主要应用于工业控制计算机、嵌入式工控设备的CPU区域防护场景，区别于消费级机箱的塑料盖板，该结构件兼顾结构防护、通风散热与电磁屏蔽的多重需求，在工业现场多粉尘、存在振动干扰的工况下，能够为核心运算单元提供可靠的物理防护。从实际使用场景来看，这类盖板多装配在嵌入式工控机箱、壁挂式工业控制主机内部，覆盖CPU安装区域，一方面避免机箱内部布线过程中线缆剐蹭CPU散热鳍片、或者运维操作时误碰核心硬件造成接触不良，另一方面通过板体上规划的通风格栅，配合机箱内部的风道设计，引导冷却气流流经CPU散热区域，避免热量在盖板下方淤积。设计过程中首先确定了安装边界，整体采用U型折弯结构，

　　两个垂直折弯边分别贴合机箱内部的安装立柱与主板侧的支撑面，折弯边预留的安装孔位匹配工控机箱通用的M3螺丝安装规格，孔位公差控制在±0.1mm范围内，保证装配时无需额外修配即可顺利对位。板体上的散热格栅采用等距长条开槽设计，开槽宽度控制在3mm，既保证足够的通风通流面积，又能避免较大尺寸的金属碎屑、杂物从格栅缝隙落入CPU插槽区域，格栅的排布方向顺着机箱内部的气流走向设置，减少风阻的同时，也能提升钣金件本身的结构刚度，避免薄钣金件在折弯后出现板面翘曲的问题。在结构细节处理上，盖板对应CPU供电接口、散热模组固定卡扣的位置预留了异形避让缺口，缺口边缘做了折边处理，一方面消除钣金裁切后的锐边，避免装配时割伤操作人员或者划破线缆绝缘层，

　　另一方面折边结构也能提升缺口位置的结构强度，避免长期受振动影响出现缺口变形。板体的折弯圆角匹配常规钣金加工的R0.5折弯工艺要求，不需要特殊模具即可完成批量加工，有效控制生产制造成本。从安装适配性来看，该盖板的内腔高度预留了足够的空间，能够兼容高度在45mm以内的塔式CPU散热器，同时不会与机箱侧盖产生安装干涉，盖板的侧边与机箱内壁的间隙控制在1mm以内，减少气流从侧边旁通，保证大部分冷却气流能够穿过格栅流经散热鳍片，提升散热效率。在电磁屏蔽性能的设计考量上，钣金板材选用冷轧钢板材质，安装后盖板与机箱金属框架通过安装螺丝实现可靠导通，能够对CPU区域的电磁辐射起到一定的屏蔽作用，减少核心运算单元对外的电磁干扰，

　　同时也能降低外界电磁信号对CPU稳定运行的影响。针对工业现场可能存在的凝露问题，盖板的折弯边缘没有设置封闭的储液结构，即使有少量凝露产生，也会顺着板体斜面从格栅缝隙或者边缘排出，不会在盖板内部积液造成电路短路风险。在结构刚度校核上，通过折弯边的加强结构与格栅的加强筋效应，1mm厚度的钣金板体在承受10N的侧向压力时，形变量不超过0.2mm，不会出现板体变形触碰CPU散热模组的问题，完全满足工业设备运输、安装、运行过程中的抗振动需求。
