压力容器闸板底部双联弹簧式安全阀结构设计

　　在承压类特种设备的管路系统设计中，安全阀作为最后一道超压防护屏障，其结构合理性直接决定整套装置的运行安全冗余度，这款闸板底部安装的双联结构安全阀，主要适配压力容器底部出料闸板邻近的管段安装场景，常见于化工反应釜底部排料口、储运压力容器的卸放管路、蒸汽分汽缸底部疏水管段这类容易出现介质淤积、压力异常骤升的位置，区别于常规安装在容器顶部的全启式安全阀，该结构采用下进上出的Y型双出口流道设计，能够在容器底部出现异常超压时，快速泄放夹带固态杂质的液态或气液混合介质，避免单阀结构因介质卡涩导致的泄放失效问题。

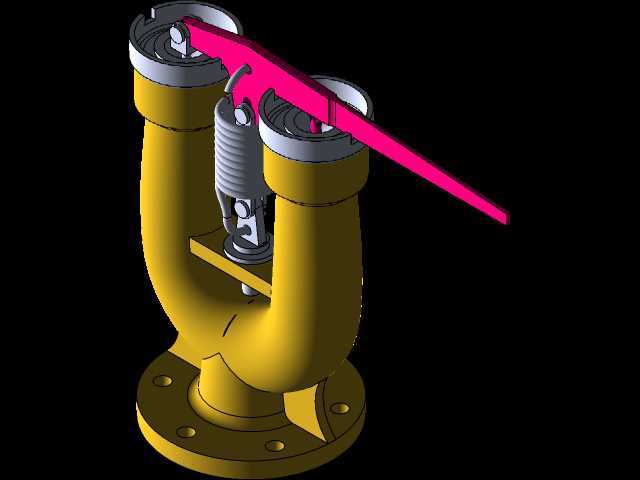

　　从实际功能逻辑来看，这款安全阀采用双阀瓣并联配杠杆手动启跳机构的设计，两个独立的弹簧加载阀瓣共用一个Y型进水基座，正常运行工况下，弹簧预紧力将阀瓣压紧在密封面上，保证管路系统的压力密封，当管路内压力超过设定的启跳值时，介质压力克服弹簧预紧力顶开阀瓣，介质顺着两个对称的出口管段快速泄放，将系统压力回落至安全区间；顶部的长杠杆机构连接两个阀瓣的阀杆，既可以在设备定期校验时手动扳动杠杆完成阀瓣启闭灵活性检查，也能在紧急工况下手动强制开启阀门泄放压力，杠杆与阀杆之间设置的铰接间隙，能够保证两个阀瓣独立动作，不会出现单阀卡涩连带另一阀瓣失效的问题。

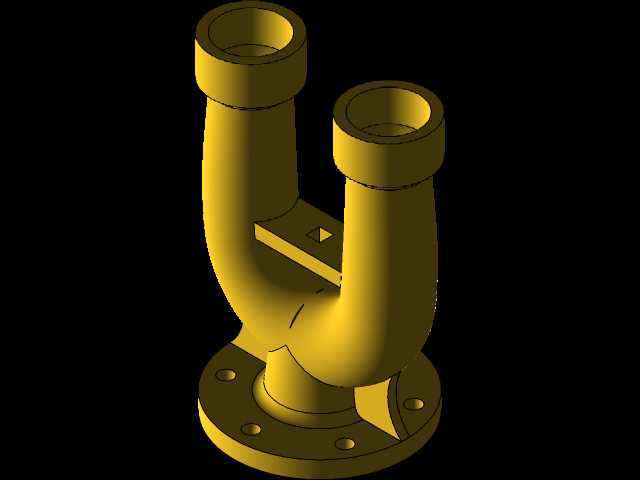

　　设计过程中，首先需要明确安装边界的约束条件：底部法兰采用带颈平焊法兰结构，法兰盘上均匀布置6个螺栓安装孔，适配压力容器底部闸板出口的标准法兰对接尺寸，法兰密封面采用突面结构，适配中低压工况下的非金属垫片密封要求；整体流道的通径设计匹配常规DN80压力容器排料口的通流能力，两个出口管段的中心距控制在180mm范围内，避免安装时与周边的管路支架、操作平台产生干涉，整体高度从法兰密封面到杠杆最顶端的垂直距离控制在320mm以内，预留出足够的手动操作空间，杠杆扳动的最大角度不超过45度，操作时不会触碰周边的管线保温层。

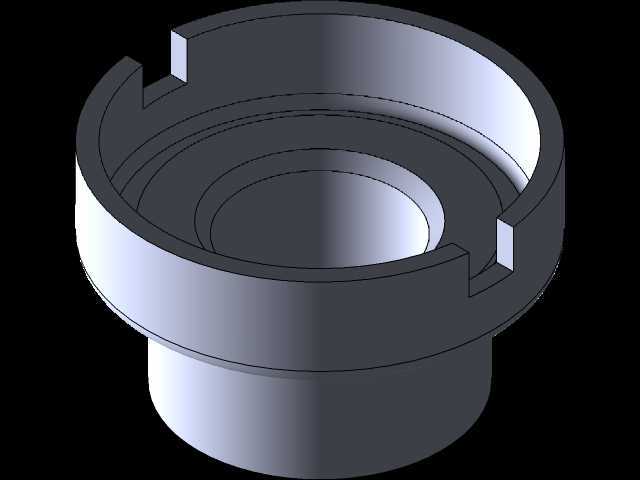

　　结构细节上，阀瓣与阀座的密封面采用堆焊硬质合金的设计，能够耐受介质中夹带的固体颗粒冲刷，延长密封副的使用寿命；弹簧腔采用开放式结构，泄放时介质不会在弹簧腔内积存，避免腐蚀性介质长期积存导致弹簧锈蚀卡涩；两个阀瓣的弹簧预紧力可以独立调节，能够根据实际工况的泄放压力需求，分别调整两个阀瓣的启跳压力，实现分级泄放——当压力刚超过设定值时，其中一个阀瓣先开启小流量泄放，若压力继续升高，第二个阀瓣开启实现大流量泄放，既避免了单阀频繁启跳导致的密封面磨损，也能保证超压工况下的泄放能力满足规范要求。

　　建模过程中需要重点关注几个装配公差的匹配：阀杆与阀盖导向套的配合间隙控制在0.1-0.15mm，既保证阀瓣升降动作无卡涩，也避免间隙过大导致阀瓣偏斜影响密封；弹簧的安装预压缩量按照设计压力的1.05倍设定，保证正常工作压力下密封面的比压满足密封要求，同时启跳时的压力偏差控制在国标允许的±3%范围内；Y型流道的转角处采用大圆角过渡设计，减少介质流动时的阻力，避免介质中的固体颗粒在转角处淤积堵塞流道；法兰螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时能够与闸板出口法兰顺利对接，不会出现螺栓穿装困难的问题。

　　从现场运维的角度考虑，这款安全阀的结构设计充分考虑了在线检修的需求，无需将整个阀体从管路上拆下，只需拆卸阀盖的连接螺栓，就可以将阀瓣、弹簧、杠杆整套内部构件取出，完成密封面研磨、弹簧更换、杠杆铰接点润滑等维护作业，大幅降低了设备运维的拆装工作量；阀体采用WCB碳钢铸造，流道内壁做抛丸处理，减少介质流动的阻力损失，同时适配水、蒸汽、油品等多种常见工业介质的使用需求，覆盖化工、能源、储运等多个行业的压力容器底部超压防护场景。
