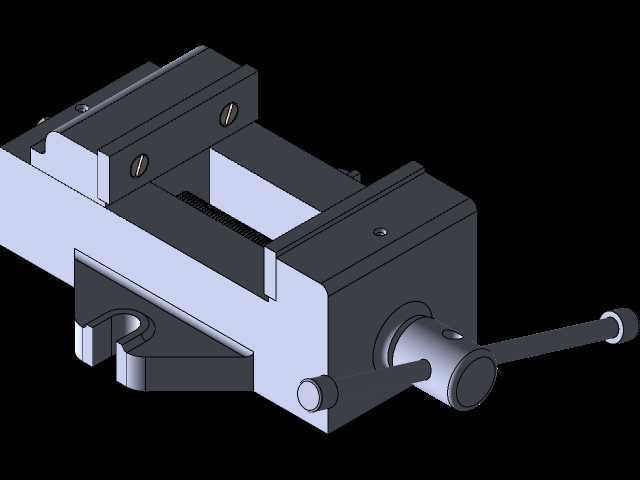

机用台虎钳总成结构三维设计

　　在金属切削加工的工序场景里，台虎钳是铣、钻、磨、钳等工位上最常接触的通用装夹部件，这套虎钳总成的结构设计完全围绕机加工装夹的实际需求展开，没有冗余的装饰性结构，所有几何特征都服务于装夹刚性、操作便捷性与安装适配性。从实际使用场景来看，这类机用虎钳多固定在机床工作台T型槽上，承担小型金属零件、非金属加工件的夹持定位工作，不管是普通立式铣床的平面铣削、台式钻床的孔加工，还是钳工工位的划线、锉削、攻丝作业，都能依靠稳定的夹紧力避免工件在加工过程中出现位移、振颤，直接影响加工件的尺寸精度与表面质量。

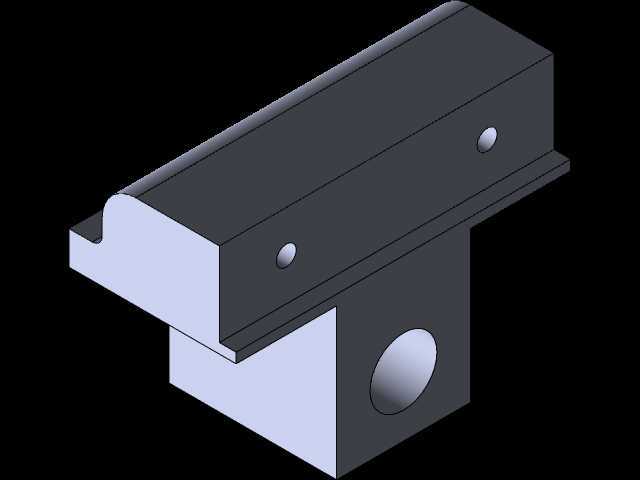

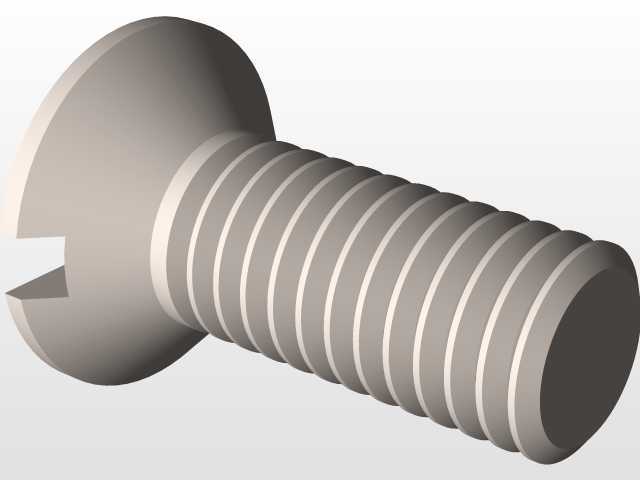

　　这套虎钳的功能逻辑围绕丝杠螺母传动的夹紧原理搭建，活动钳身通过导轨结构与固定钳身配合，转动摇把带动丝杠旋转时，螺母带动活动钳身沿固定钳身的导向面做直线往复运动，实现钳口的开合与夹紧动作。设计过程中，导向结构的配合间隙是重点考量的参数，间隙过大会导致活动钳身运动卡滞，长期使用磨损后还会出现钳口上翘、夹持偏斜的问题；间隙过小则会增大操作力矩，摇动手柄时阻力过大，影响装夹效率。钳口部位设计了可更换的齿面钳口板，通过沉头螺钉固定在钳身的安装槽内，齿面结构可以增大与工件接触面的摩擦力，避免大切削力下工件打滑，当钳口齿形磨损后，无需更换整个钳身，仅需拆卸更换钳口板即可恢复装夹性能，大幅降低了设备的维护成本。

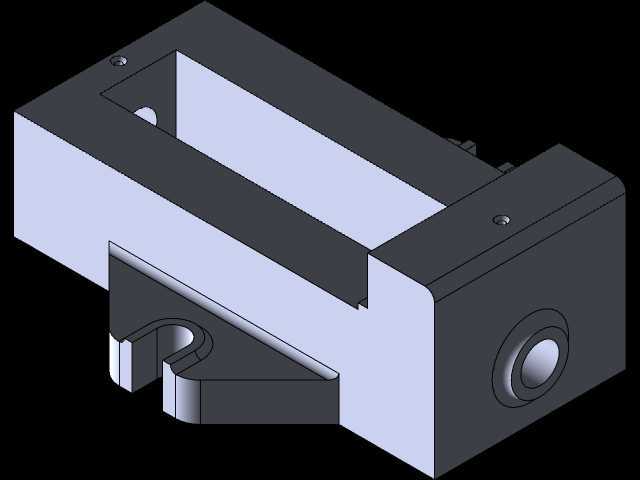

　　从结构细节来看，固定钳身的底部设计了与机床工作台适配的安装定位结构，预留的螺栓过孔位置匹配标准T型槽的间距，安装时可以通过T型螺栓直接将虎钳锁紧在工作台面上，部分安装边还设计了定位键槽，能够配合定位键实现虎钳在工作台上的快速找正，减少每次安装时的校正时间。丝杠的端部设计了推力轴承结构，用来承受夹紧时产生的轴向反作用力，避免丝杠端部与钳身的直接摩擦，延长传动部件的使用寿命，摇把的力臂长度经过匹配计算，保证操作人员施加正常握力时，钳口能够产生足够的夹紧力，同时不会因为力臂过长导致夹紧力过载，损坏丝杠螺纹或者夹伤薄壁工件。

　　设计过程中，整体的外形尺寸充分考虑了常规加工工位的操作边界，钳身的最大开合行程覆盖了常见小型零件的装夹尺寸范围，钳口高度适配常规垫铁、V型块等辅助装夹配件的使用，当装夹圆柱形工件时，可以配合V型块放置在固定钳身的基准面上，实现轴类零件的稳定夹持。活动钳身与固定钳身的导轨接触面采用了平面贴合的导向形式，这种结构的加工工艺性更好，通过普通的平面磨削加工就能达到要求的配合精度，相比异形导轨结构，后期维护时的刮研修复难度更低，车间的维修钳工即可完成磨损后的精度恢复作业。

　　在实际选型适配时，这套虎钳的安装边界尺寸可以直接匹配多数中小型立式加工中心、台式钻床、钳工台的安装空间，不需要额外制作过渡转接板。钳身主体采用铸铁材质的结构设计思路，依靠铸铁的减震性能吸收加工过程中产生的振动，减少切削振颤对加工表面质量的影响，丝杠、螺母等传动部件采用钢材加工，保证传动部件的耐磨性与强度，不同材质的搭配既控制了整体重量，又平衡了刚性与减震性能的需求。钳身的排屑结构设计也充分考虑了加工场景的实际情况，固定钳身与活动钳身的配合缝隙处预留了排屑空间，加工产生的切屑不会卡在导轨缝隙内造成运动卡滞，日常清理时只需要用毛刷清扫即可，不需要频繁拆卸钳身清理内部切屑。

　　从装配逻辑来看，整套虎钳的零部件没有复杂的特殊结构，所有零件都可以通过常规的机加工工艺完成制造，装配时不需要专用的工装夹具，按照装配顺序依次装入丝杠、螺母、活动钳身、钳口板、摇把等部件即可完成总装，装配后通过调整丝杠端部的锁紧螺母，就能调整传动间隙，保证活动钳身运动顺畅无卡滞，夹紧时钳口上下均匀贴合，不会出现夹料偏斜的问题。这种成熟的结构设计经过了长期的生产验证，在各类机加工车间的应用十分广泛，不管是单件小批量的维修加工，还是中小批量的零件生产，都能提供稳定可靠的装夹支撑，是机械加工领域不可或缺的通用工装设备。
