EFD25型铁氧体磁芯线圈变压器结构

项目分类:变压器/电感器 发布时间:2021-12-19 ID:463712
  • EFD25型铁氧体磁芯线圈变压器结构
  • EFD25型铁氧体磁芯线圈变压器结构
  • EFD25型铁氧体磁芯线圈变压器结构

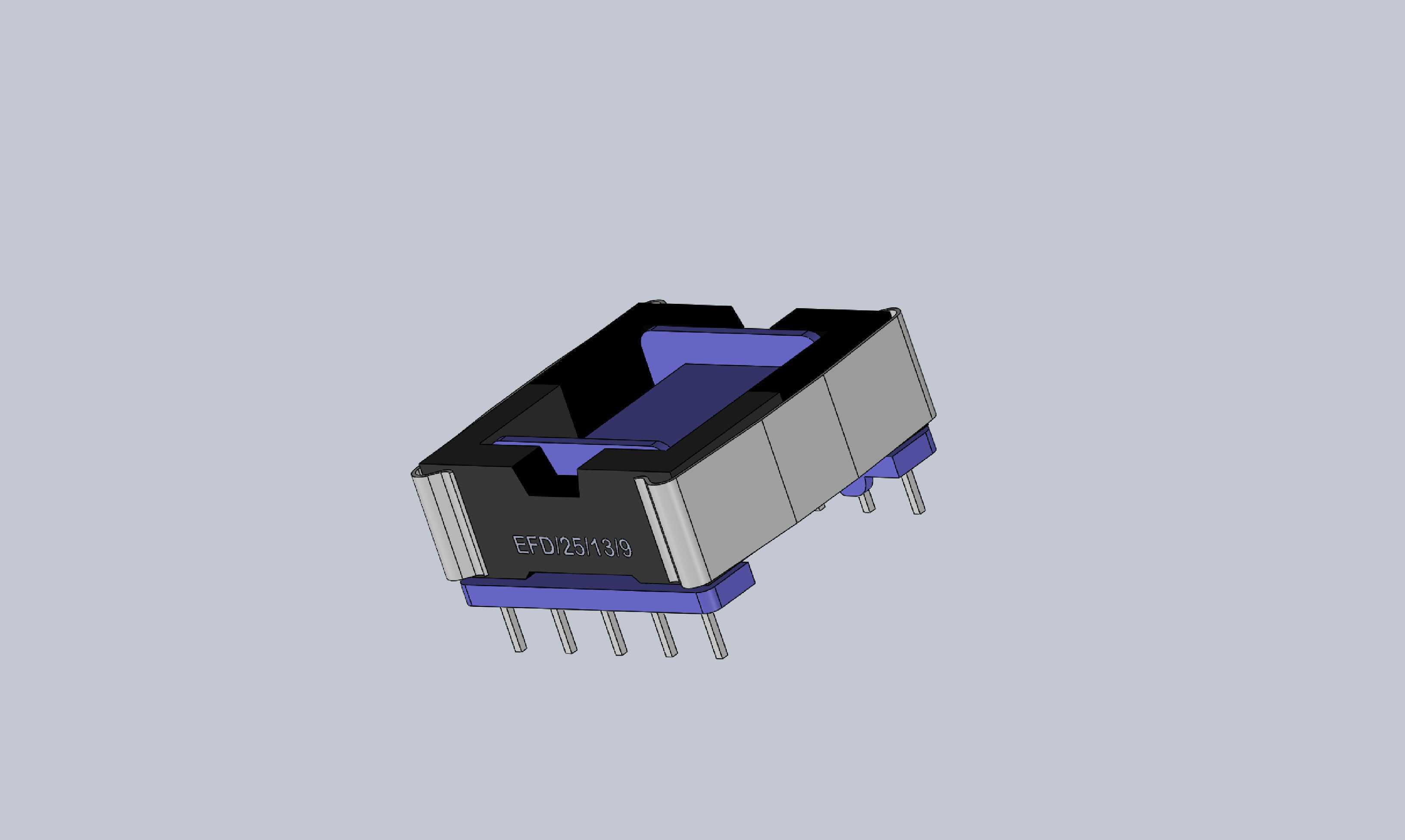

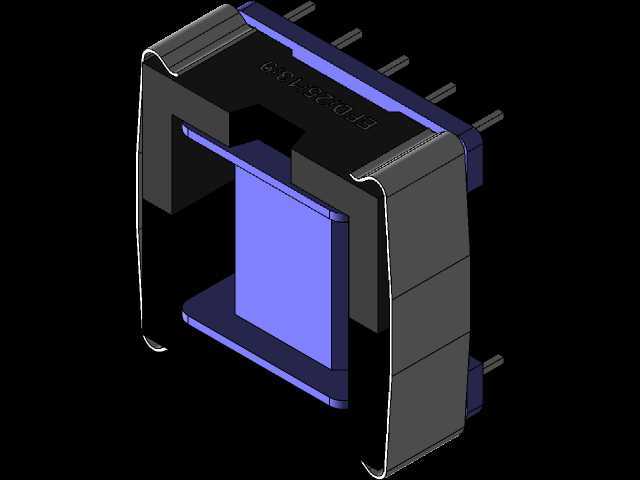

  在小功率开关电源、工控信号隔离模块、消费类电子供电回路的设计选型中,这类EFD扁平型磁芯的线圈变压器是高频电能变换环节的核心磁性元件,区别于传统EI型叠片磁芯的工频变压器,该类结构针对10kHz至500kHz的高频工作场景做了磁路优化,能在有限的安装空间内实现更高的功率密度,适配当下板载电源扁平化的设计趋势。从实际工程应用的角度看,这类磁芯变压器常被用在路由器电源适配器、工业PLC辅助供电模块、小家电控制板的隔离供电回路中,承担电压变换、原副边电气隔离、信号耦合的核心作用,其磁芯采用锰锌铁氧体材质烧结成型,初始磁导率适配高频下的低损耗需求,能有效降低高频工作时的磁滞损耗与涡流损耗,避免磁芯过热导致的绕组绝缘老化问题。

  设计过程中首先要匹配磁芯的有效截面积参数,EFD25规格对应的磁芯中柱截面积约0.58平方厘米,在常规100kHz工作频率、0.2T磁通密度取值下,单匝绕组可承受的感应电压约0.3V,设计人员可根据目标输入输出电压参数快速核算原副边的绕组匝数,同时要预留足够的窗口面积容纳漆包线绕组与绝缘胶带,该结构的磁芯窗口为扁平矩形,绕制绕组时可采用分层平绕的方式,原副边绕组之间加垫聚脂薄膜绝缘层,满足安规要求的电气间隙与爬电距离。从安装边界来看,该元件采用直插式引脚设计,引脚间距符合标准PCB板载元件的网格间距要求,引脚直径适配常规0.8mm的PCB钻孔尺寸,元件整体高度控制在14mm以内,可适配外壳内部净空15mm以上的薄型设备安装需求,磁芯外围的塑胶骨架采用耐高温PBT材质注塑成型,既承担绕组的支撑固定作用,也在磁芯与PCB板之间形成绝缘隔离,骨架上的定位卡槽可精准固定两片对合的铁氧体磁芯,避免生产组装过程中磁芯错位导致的磁路气隙不均、电感量离散性过大的问题。

  在磁路设计上,该结构的磁芯中柱可根据需求研磨出指定厚度的气隙,气隙的作用是防止变压器工作在大电流状态下出现磁饱和,尤其是在反激式开关电源拓扑中,带气隙的磁芯可储存一定的磁场能量,在开关管关断阶段将能量传递到副边回路,气隙大小的取值需要结合实际工作的最大峰值电流核算,避免气隙过大导致绕组漏感增加、尖峰电压过高,或是气隙过小导致大电流下磁芯饱和、开关管过流损坏。绕组设计时还要考虑趋肤效应的影响,高频下电流会集中在漆包线的表层,大电流绕组可采用多股细漆包线并绕的方式,降低绕组的交流铜损,同时绕组的绕向要保持一致,避免同名端错误导致的电路工作异常,生产过程中绕组绕制完成后会浸涂绝缘漆,提升绕组的结构强度与绝缘性能,磁芯对合处可采用少量环氧树脂粘接固定,避免设备运行过程中的振动导致磁芯松动、产生电磁异响。

  从实际选型适配的角度,该结构的变压器可根据不同的电路拓扑调整绕组参数,比如在隔离型RS485通讯模块中使用时,可设计为原副边1:1的信号隔离变压器,绕组匝数较少,注重分布电容的控制,提升通讯信号的传输质量;在小功率AC-DC电源模块中使用时,原边绕组匝数较多,适配高压交流输入的耐压需求,副边根据输出电压等级设计对应匝数,同时可增加独立的辅助绕组给电源控制芯片供电,减少外围供电电路的元件数量。安装时要注意PCB上对应的焊盘尺寸要与引脚匹配,波峰焊过程中要控制焊接温度与时间,避免高温传导到骨架导致塑胶变形、磁芯开裂,元件布局时要尽量远离板上的霍尔传感器、电流采样电阻等对磁场敏感的元件,必要时可在变压器外围增加铜箔屏蔽层,降低漏磁对周边电路的电磁干扰,屏蔽层要单端接地,避免形成短路环导致变压器损耗增加。
