桌面级三轴数控加工设备结构设计

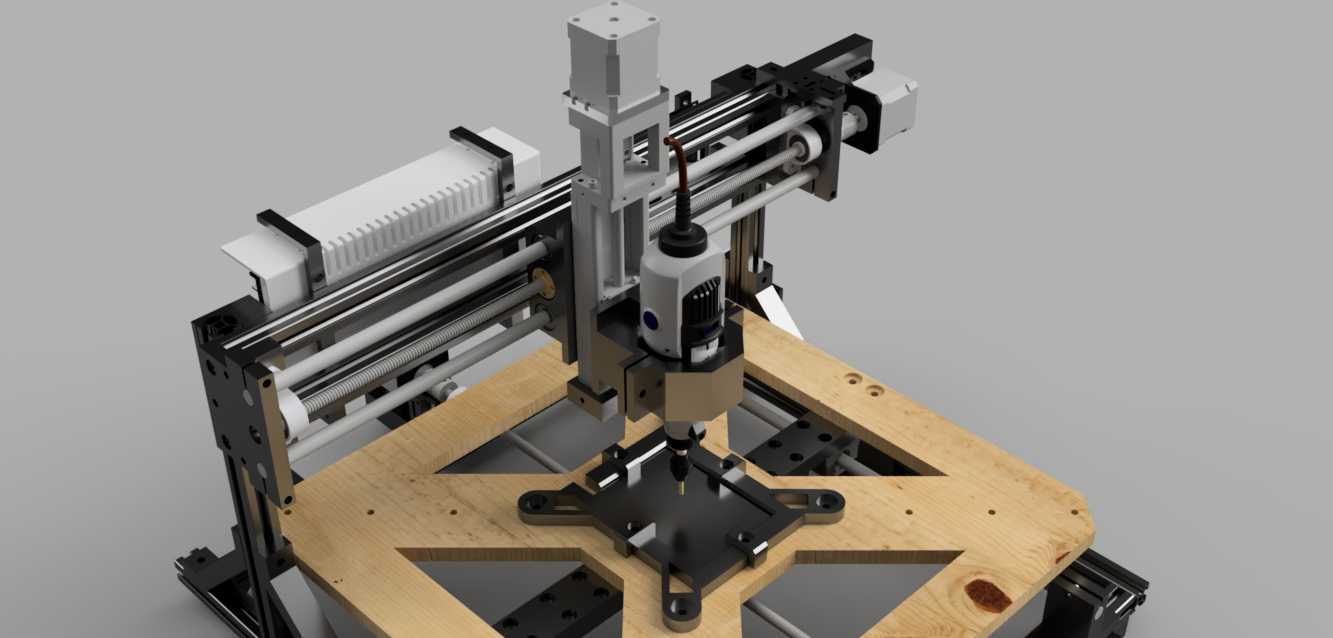

　　是采用多层胶合板加工出的安装基准面，这种选材思路很适合个人自制场景，胶合板的成本低、易加工，平面度经过简单铣削处理后就能满足小型设备的安装基准要求，相比铝型材框架，木质基座的减震性能更好，能一定程度降低主轴加工时的振动传导，提升加工表面质量。传动部分的导向件全部采用圆柱光轴搭配直线轴承的方案，这种选型的优势是采购成本低、安装调试难度小，不需要复杂的导轨安装面加工，只要保证光轴两端的安装座同轴度，就能获得顺畅的直线运动效果；驱动部分采用步进电机配合同步带轮的传动方案，相比丝杠传动，同步带的传动噪音更小，安装容错率更高，对于加工力度要求不高的桌面级设备来说，完全能满足进给精度要求，同时后期维护也更简单，不需要频繁做丝杠润滑保养。这款小型数控加工设备的定位偏向个人工坊、创客空间的小尺寸工件加工场景，区别于工业级大型机床的大占地、高功耗特性，它可以直接安置在常规工作台面上，完成软金属、木材、工程塑料等材质的铣削、钻孔、雕刻类作业，适配小批量定制件加工、教学实训、个人DIY创作这类对加工行程要求不高，但对设备成本、占用空间敏感的使用需求。从结构布局来看，设备采用了常见的定龙门动工作台？不对，仔细看传动结构，它的X轴传动布置在底部木质基座的两侧，采用光轴作为直线运动导向，配合同步带传动实现Y轴方向的进给？不对，重新梳理运动轴：Z轴主轴组件安装在横向的X轴滑台上，X轴滑台跨接在两侧的Y轴导轨上，底部的工件安装平台为固定式？不对，看基座的木质框架，

　　主轴部分采用的是高速风冷主轴，安装在Z轴的线性滑台上，Z轴同样采用光轴导向，通过步进电机带动实现垂直方向的进给，主轴的夹头可以适配不同直径的铣刀、钻头，满足不同加工工序的装夹需求。设备的安装边界需要考虑操作空间，整体基座的尺寸控制在半米见方以内，放置在80cm深度的标准工作台上时，前后预留10cm的走线、排屑空间，左右预留15cm的操作空间即可正常使用，不需要额外做设备基础固定，依靠自身重量就能抵消常规加工时的切削反力。设计上的细节考量也很贴合实际使用场景：所有传动部件的安装座都采用了3D打印的结构件，这种设计可以快速迭代安装结构，不需要开模或者复杂的机加工，个人制作者只需要一台普通FDM3D打印机就能完成全部结构件的制作，

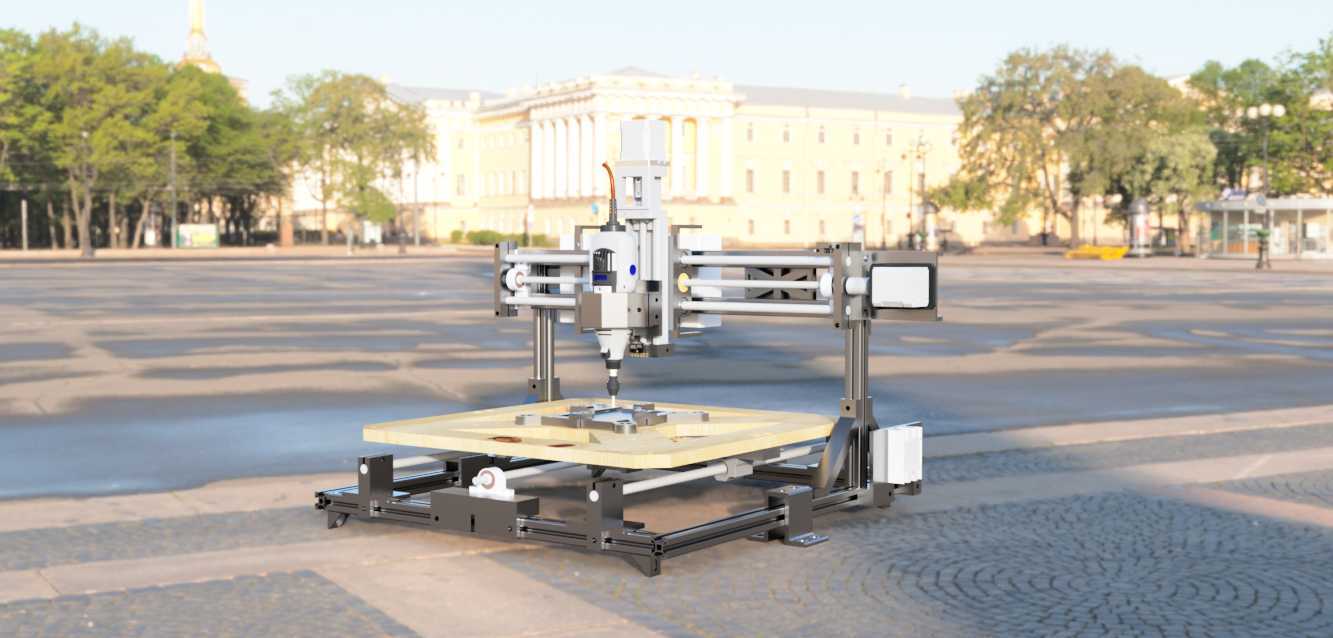

　　大幅降低了设备的制作门槛；电气部分的走线全部沿着型材和光轴的侧边布置，用扎带固定，避免运动过程中出现线缆拖拽干涉的问题；主轴的供电和控制线路预留了拖链安装位，长期使用也不会出现线缆弯折磨损的情况。从功能特性来说，这款设备可以完成平面雕刻、轮廓铣削、钻孔、简单的三维曲面加工，加工木材时的单次吃刀深度可以达到2mm，加工亚克力、PVC等工程塑料时的进给速度可以调到每分钟600mm以上，加工软铝件时只要控制好转速和进给量，也能获得不错的加工精度，完全能满足个人制作非标零件、工艺摆件、教学演示件的需求。结构设计上没有采用复杂的铸件机身，而是用标准件、易加工件、3D打印件组合的方式，把整个设备的制作门槛降到了普通机械爱好者就能完成的程度，

　　所有的传动部件都是市场上容易采购的标准件，不需要定制特殊规格的零件，后期如果某个部件损坏，也能快速采购替换件完成维修。在调试逻辑上，组装时只需要先把底部木质基座的平面度校准，再依次安装Y轴的两根光轴，保证两根光轴的平行度误差在0.1mm以内，再安装X轴的横梁滑台，最后吊装Z轴主轴组件，全程不需要大型的校准工装，只用百分表配合简易垫块就能完成全部精度校准，对于非专业的设备组装人员来说也能顺利完成。设备的加工行程覆盖了常见小型工件的尺寸需求，X轴有效行程大概300mm，Y轴有效行程大概250mm，Z轴有效行程大概100mm，足够加工大部分个人创作场景下的工件尺寸，比如定制的木质印章、小型设备的结构安装板、工艺浮雕件、3D打印件的后续二次加工等等。
