带法兰安装座的滑轮支撑支架结构设计

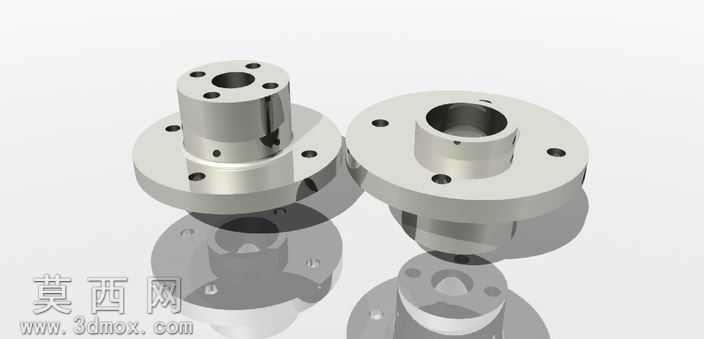

本作品为滑轮配套使用的支撑安装支架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工艺的尺寸公差要求，对各功能结构进行了精准的特征构建。整体结构以圆形法兰盘作为主体安装基座，法兰盘上均匀分布四个沉头安装孔，用于实现支架与安装基面的可靠螺栓连接，孔位的分度圆直径、沉孔深度与通孔直径均按照常用紧固件规格匹配设计，保证安装时螺栓能够完全沉入沉孔内，避免突出结构干涉滑轮的正常运转。法兰盘中心位置设计有阶梯式轴套结构，轴套内孔为高精度轴承安装位，建模时对内孔的圆柱度、同轴度公差进行了结构层面的约束，轴套外壁设置有定位轴肩，用于滑轮组件安装时的轴向定位，防止滑轮运转过程中出现轴向窜动。材质设计上，支架主体采用45号钢作为基础材质，表面做发黑防锈处理，轴套内孔与轴承配合的表面做精磨加工，渲染时对金属材质的反光度、粗糙度参数进行了反复调试，还原了金属机加工表面的细腻质感，法兰盘边缘的倒角、安装孔的孔口倒角等细节特征均完整呈现，避免锐边带来的安全隐患。设计思路上，优先考虑支架的结构刚性与安装便捷性，通过有限元受力分析优化了法兰盘与中心轴套的连接过渡圆角，降低应力集中风险，整体结构无冗余设计，在保证支撑强度的前提下尽可能控制零件重量，适配轻载传动场景下的滑轮安装需求，各结构特征均具备可加工性，能够直接用于数控加工生产，安装孔的通用化设计也让该支架能够适配多种规格的同类型滑轮，具备较好的互换性。
