带立式安装支架的单滑轮组件结构设计

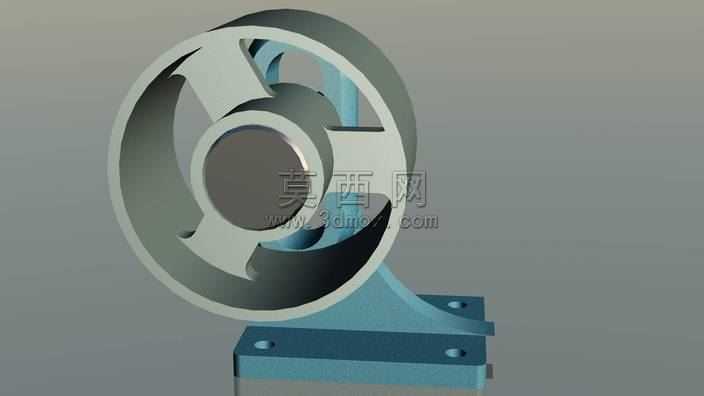

做这个滑轮组件的时候，一开始是从装配逻辑的角度切入的，没急着先画轮体，反而先把安装支架的固定逻辑捋顺——毕竟滑轮要装在设备机架上，支架的受力合理性比轮体外观优先级高太多。一开始想把支架做成直臂式，画完草图标完受力点才发现，直臂在轮体受侧向拉力的时候，根部的应力集中会特别明显，反复调整折弯角度，最后把支架臂做成带圆弧过渡的弯臂形态，从安装底板一直延伸到轮轴孔位，整个力的传递路径顺着曲面走，不会在转角处攒应力。轮体部分一开始想做成实心结构，算完转动惯量才反应过来，实心轮不仅自重太大，转动的时候惯性过大会加剧轴的磨损，就把轮体内腔做成空心的筒状结构，只在和轴配合的位置保留加厚的轴套段，既保证轮体的结构刚度，又把自重降下来，转动的时候更顺滑。装配配合上特意留了合理的间隙，轮体和支架侧壁之间留了0.2mm的空隙，避免转动的时候轮面蹭到支架产生摩擦阻力，轮轴和支架的孔位用过盈配合压装，不用额外加紧固件就能把轴固定死，不会跟着轮体一起转，轮体和轴之间留了转动间隙，后期实际使用的时候可以加润滑脂降低磨损。材质调试的时候，支架部分选了喷塑蓝的金属质感，特意把表面粗糙度调到适中，不会太亮显得廉价，也不会太哑光看不出金属的质感，轮体做了车削金属的效果，端面保留了一点点车刀纹的细节，轴的部分做了亮面镀铬的质感，和支架、轮体形成材质上的层次区分。渲染光影的时候特意把主光源打在轮体的弧面上，突出筒状轮的曲面弧度，阴影部分柔化处理，能看清支架底板上四个安装孔的位置，方便实际加工的时候对照打孔。整个设计没有做多余的装饰结构，所有的曲面和结构都是为了功能服务，弯臂的过渡曲面既是造型需要也是受力需要，轮体的空心结构既是减重需要也是转动性能的需要，四个安装孔的位置特意避开了支架臂的根部，不会因为打孔削弱支架的结构强度，不管是拿来做机械装配实训的案例，还是直接改参数用到小型输送设备、导向机构上都很合适，没有冗余的特征，后期改尺寸调整参数也很方便，不会因为特征之间的父子关系乱掉导致建模出错。
