直列多缸内燃机曲轴结构三维设计

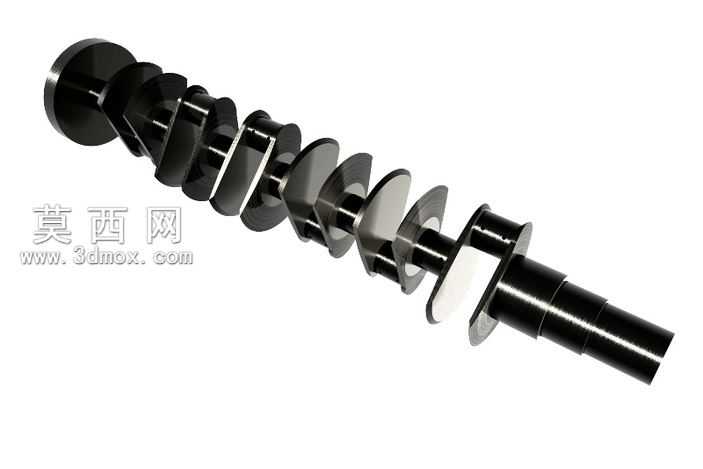

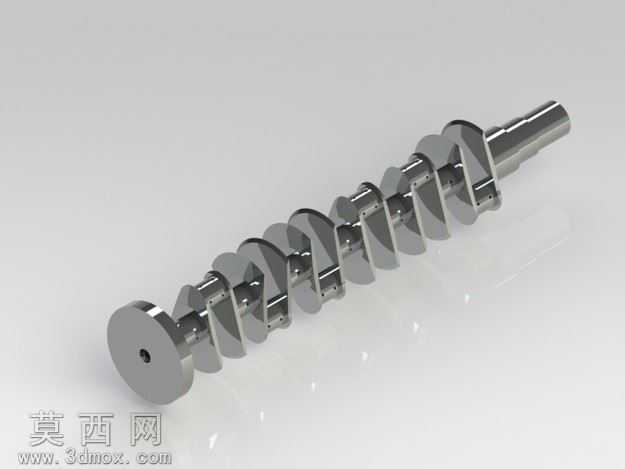

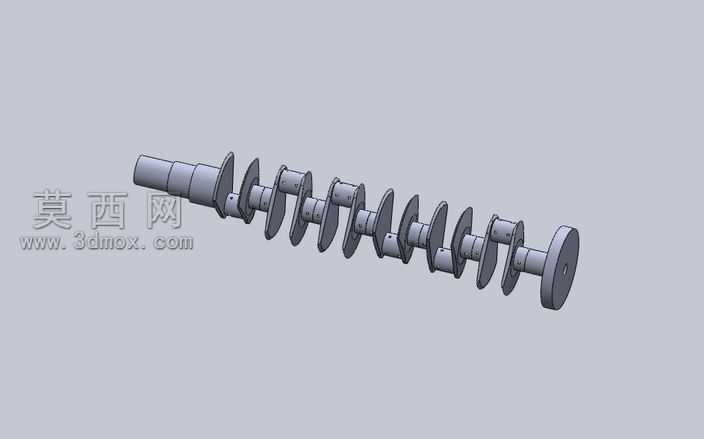

本作品为直列多缸内燃机配套曲轴的三维参数化建模成果，建模阶段以实际内燃机动力输出需求为核心设计依据，首先梳理曲轴的核心功能逻辑：曲轴作为内燃机动力转换的核心部件，需要承接活塞连杆组传递的往复直线运动作用力，将其转换为旋转扭矩对外输出，同时驱动发动机配气机构、冷却系统、润滑系统等附属组件运转，因此建模全程围绕结构强度、动平衡精度、装配适配性三大核心要求展开。建模过程中首先确定主轴颈、连杆轴颈的核心尺寸参数，按照直列多缸的点火顺序排布各曲柄销的相位角，确保各缸做功冲程的作用力能够均匀叠加，降低动力输出的扭矩波动；每段曲柄臂采用流线型过渡结构设计，在主轴颈与连杆轴颈的衔接位置做了大圆角过渡处理，从结构层面降低应力集中系数，避免交变载荷作用下出现疲劳断裂问题。曲轴自由端预留了飞轮、正时齿轮、皮带轮的装配定位结构，输出端设置了与传动系统匹配的连接法兰与定位止口，所有轴段的同轴度公差、轴颈表面粗糙度要求都在建模阶段通过参数约束完成预设，能够直接对接后续的工程图生成与加工工艺编制。材质设定上，主轴颈与连杆轴颈的工作表面采用高频淬火合金钢材质，通过渲染参数调整呈现出高硬度金属的哑光金属质感，曲柄臂部分保留调质处理后的合金钢材质表现，非加工面的氧化层质感与加工面的精密磨削质感形成清晰区分，整体渲染效果还原了真实曲轴的工业质感。结构设计上充分考虑了曲轴的动平衡要求，每段曲柄臂都设置了对应的平衡配重结构，通过调整配重块的轮廓与厚度，抵消连杆轴颈与曲柄臂旋转产生的离心力，降低发动机运转过程中的振动与噪音；同时在各轴颈位置预留了润滑油道的贯通空间，能够满足压力润滑的油路走向要求，确保高速运转时各摩擦副能够得到充分润滑。整个建模过程严格遵循机械设计规范，所有装配尺寸都与对应内燃机的缸体、连杆、活塞、飞轮等部件做了适配校验，不存在结构干涉问题，既可以用于内燃机结构原理的教学演示，也可以作为动力系统设计、零部件性能仿真分析的基础模型使用。
