小型圆柱轮轮机械传动零部件设计

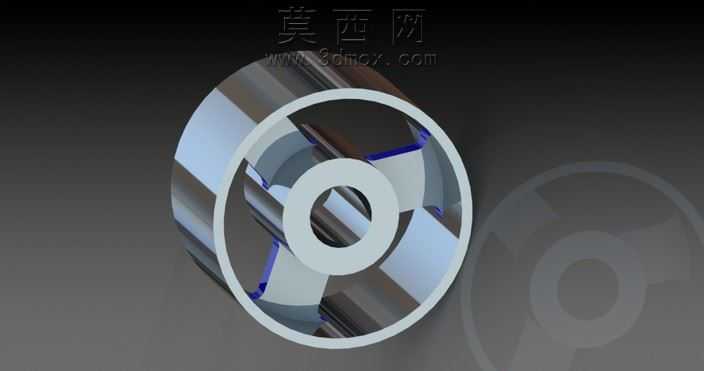

本作品为小型圆柱轮轮类机械传动零部件，采用三维参数化建模方式完成整体结构设计，建模过程中首先以旋转凸台命令构建零件的圆柱基体，精准控制零件的外圆柱面直径、轴向长度以及中心安装孔的孔径尺寸，保证零件的基础轮廓符合传动配合的尺寸公差要求。针对零件端面的辐条式镂空结构，采用拉伸切除命令完成单个辐条间隙的特征创建后，通过圆周阵列命令围绕中心轴线均匀排布辐条结构，既保证了辐条的受力均匀性，也通过镂空设计有效降低了零件自身重量，减少转动过程中的惯性负载。零件的材质设定为硬质工程塑料，渲染过程中为实体部分添加哑光黑色塑料材质，调整材质的粗糙度、反射率参数还原工程塑料的哑光质感，同时为中心安装孔的内壁添加轻微的金属光泽反射效果，模拟孔壁与安装轴长期配合形成的光滑接触面。在结构设计层面，该轮轮零件的外圆柱面做了微小的倒角处理，避免零件装配过程中锐边划伤操作人员或配合零件，中心安装孔与外圆柱面保证了严格的同轴度公差，确保零件高速转动时不会出现偏心抖动的问题。辐条的截面采用梯形设计，靠近中心轮毂的位置厚度更大，向外缘延伸时厚度逐步收窄，在保证整体结构强度的前提下进一步优化了零件的重量分布。渲染环节采用双侧柔光打光方案，主光源从零件斜上方45度角投射，勾勒出零件的圆柱轮廓与辐条的立体结构，辅助光源从另一侧补光，弱化阴影区域的死黑问题，清晰展现零件端面的镂空结构细节，同时在背景采用浅灰色渐变背景，突出零件本身的结构特征，避免背景元素干扰对零件结构的观察。设计过程中充分考虑了该零件的实际应用场景，作为小型传动机构中的轮式部件，其结构既满足了传动过程中的扭矩传递需求，也通过轻量化设计降低了驱动端的负载，所有特征均采用全参数化建模方式创建，后续可根据实际装配需求快速调整零件的外径、孔径、辐条数量等参数，适配不同规格的传动机构使用要求。
