法兰式管路连接适配转接件三维设计

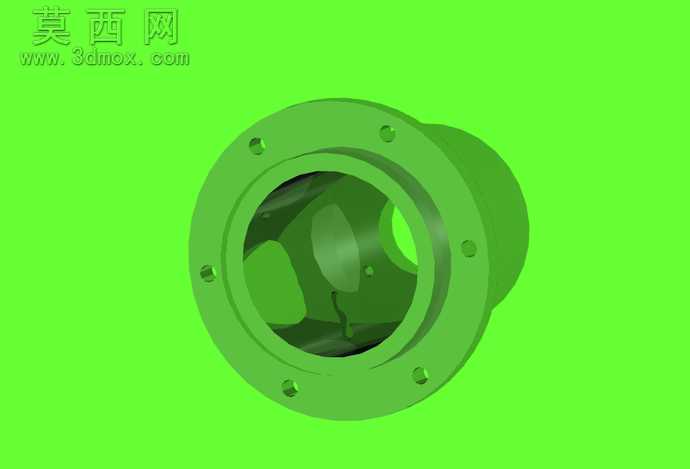

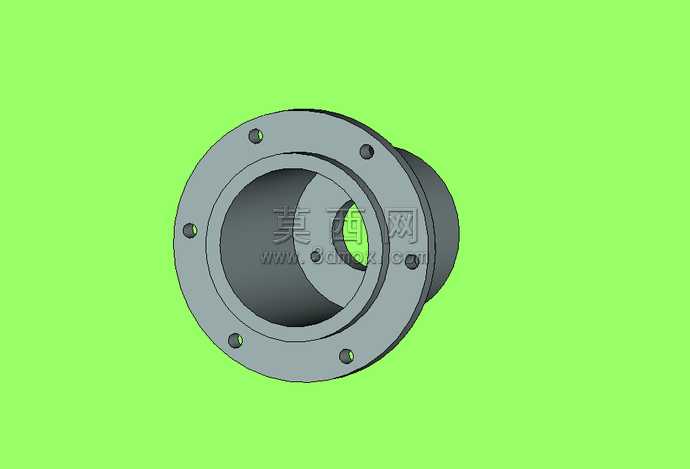

本作品为法兰式管路适配转接件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械连接类零件的设计规范，先通过草图绘制确定两端接口的基准轮廓，其中法兰端以回转中心为基准绘制均匀分布的安装孔定位圆，保证孔位的分度精度符合法兰连接的装配要求，再通过回转特征生成主体的中空腔体结构，腔体内部做平滑过渡处理，避免介质流通时出现直角阻滞区域。建模阶段对法兰端面的密封槽结构做了精细化处理，槽宽与槽深的尺寸匹配常规密封件的安装公差，保证装配后可实现可靠的密封效果；筒身与法兰衔接处做了圆角过渡处理，降低应力集中系数，提升零件的结构强度。渲染阶段采用金属哑光材质模拟铸铁或铸钢的零件质感，对法兰端面、安装孔内壁、腔体内壁做了差异化的材质粗糙度设置，还原机械加工面与非加工面的真实视觉差异，背景采用高对比度纯色突出零件本身的结构轮廓，方便观察各部分的形态细节。结构设计上，该适配件一端为带均匀安装孔的圆形法兰结构，用于和同规格法兰端面对接固定，另一端为缩径的筒状接口，可接入不同管径的管路或设备接口，实现两种不同规格连接端的过渡适配，整体为中空贯通结构，内部流道无突变结构，可降低介质输送过程中的阻力损失。设计思路围绕管路转接的实际使用需求展开，充分考虑装配时的定位便利性，法兰端安装孔采用跨中分布设计，可适配多数常规法兰的安装孔位，零件壁厚根据承压需求做均匀化设计，在保证结构强度的前提下控制零件整体重量，同时各加工面的尺寸标注预留了合理的加工公差，可直接对接后续的加工制造环节，满足实际工业场景中管路系统异径连接、接口转换的使用需求。
