散热器配套蓝色塑料风扇罩结构设计

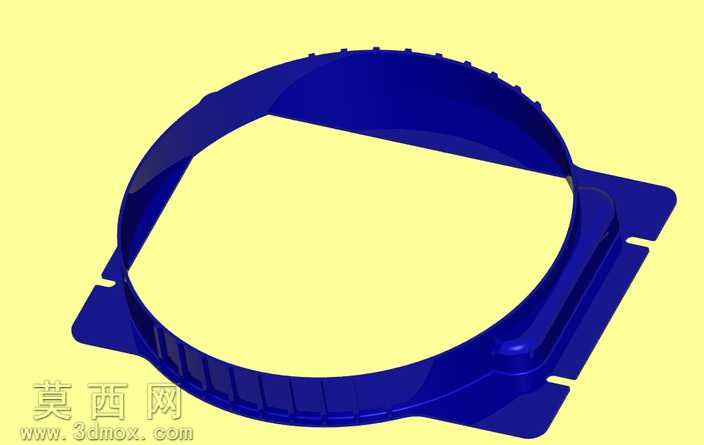

本风扇罩采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构的装配适配性与功能合理性，整体以深蓝色工程塑料为预设材质，渲染阶段采用哑光塑料质感表现，还原注塑件的真实表面肌理，背景选用浅黄纯色突出产品主体轮廓，便于清晰观察结构细节。整体结构采用环形主体搭配方形安装翼的组合形态，环形罩体边缘设置均匀分布的卡接凸齿，用于与风扇外框实现快速卡扣装配，无需额外紧固件即可完成初步定位，提升装配效率；环形内侧设置多道纵向加强筋，沿圆周方向等距排布，在不增加整体壁厚的前提下大幅提升罩体的结构强度，避免长期使用受气流冲击或外力挤压产生变形。两侧延伸的方形安装翼上预留了对称的定位缺口与安装槽位，可精准匹配散热器对应安装位的卡扣与螺柱位置，安装翼与环形主体的衔接处做了圆弧过渡处理，消除应力集中点，降低注塑成型过程中出现缩痕、开裂的概率，同时提升结构的抗弯折性能。罩体的环形边缘做了加厚翻边设计，既可以提升边缘的抗冲击能力，也能在装配后与风扇框架形成贴合密封，减少气流从侧边泄漏，引导气流定向穿过散热鳍片，提升散热器的整体换热效率。设计过程中充分考虑注塑成型的工艺要求，所有转角位置均设置了合理的脱模斜度与圆角过渡，避免出现尖角、薄钢等不利于模具加工与注塑生产的结构，整体壁厚保持均匀，防止成型后出现翘曲、缺料等缺陷。结构设计兼顾了防护功能与通风需求，环形罩体的镂空区域保证足够的通风通流面积，不会对风扇的送风效率造成明显阻碍，同时实体结构可以有效阻挡外部异物接触高速旋转的风扇叶片，提升使用过程中的安全性，适配常规台式电脑散热器、小型家电散热模块的使用场景，整体结构紧凑，安装便捷，兼具实用性与工艺可行性。
