波纹矩形散热翅片结构设计方案

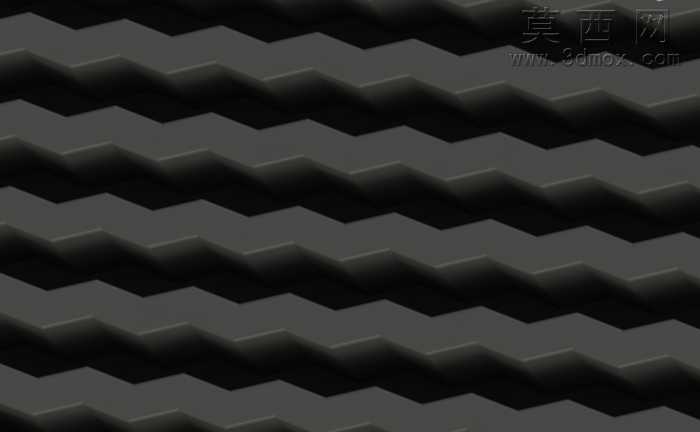

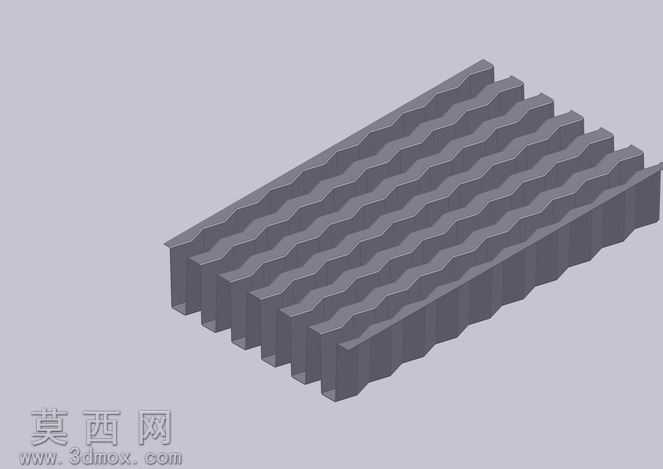

本作品为波纹型矩形散热翅片的三维结构设计，建模阶段采用参数化特征建模思路，首先以矩形截面为基础轮廓，通过拉伸命令构建单片翅片的基础基体，再针对翅片表面的波纹形态，采用沿路径扫掠结合阵列的方式完成波纹曲面的构建，保证每一处波纹的波峰波谷尺寸统一、过渡顺滑，无曲面畸变、棱角突兀的问题。整体结构采用多片翅片等距平行排布的设计，相邻翅片之间预留均匀的流体过流间隙，单片翅片为中空矩形腔体结构，既可以降低整体构件的重量，也能拓展内部换热的接触面积，适配气液两相换热的使用场景。材质设定上选用常用的铝合金散热材质，渲染阶段赋予亚光金属质感，调整环境光与漫反射参数，清晰呈现翅片表面波纹的起伏形态、相邻翅片的排布间隙以及整体的规整结构，让结构细节一目了然。设计过程中重点考量散热效率与结构刚性的平衡：波纹形态的表面相比平直翅片可以大幅提升流体流经时的湍流程度，破坏流体边界层的稳定状态，有效提升换热散热的效率；等距排布的平行翅片通过侧边的连接结构形成整体，保证构件的结构强度，避免长期使用过程中出现翅片变形、间隙不均的问题。建模全程严格控制特征的参数关联性，翅片的厚度、波纹的波距波高、相邻翅片的间距、整体的长宽尺寸都设置为可调整参数，方便后续根据不同的散热功率需求、安装空间限制快速调整尺寸参数，无需重新构建基础特征，大幅提升后续改型设计的效率。模型的所有曲面都经过连续性检查，相邻特征之间实现完全贴合，无重叠、缝隙、破面等问题，既可以用于结构原理的展示，也可以直接导入仿真模块开展换热效率、流体阻力的模拟计算，为后续的实物加工、性能测试提供精准的三维模型支撑。
