18马力花园拖拉机散热器结构设计

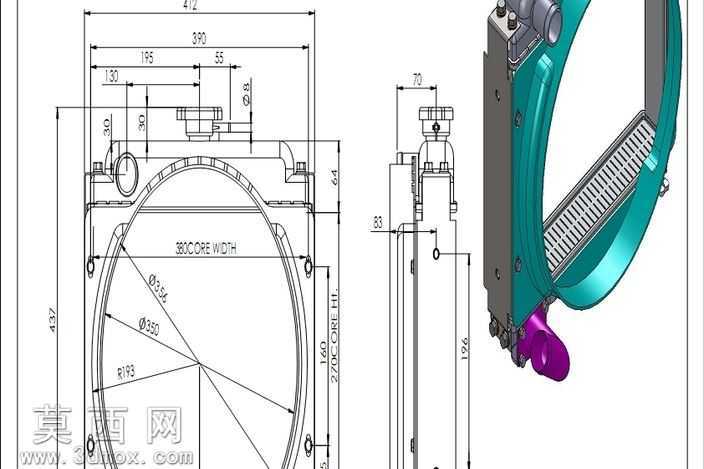

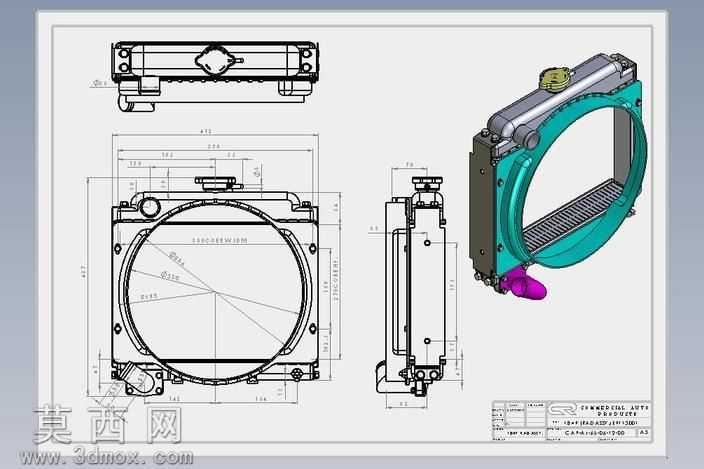

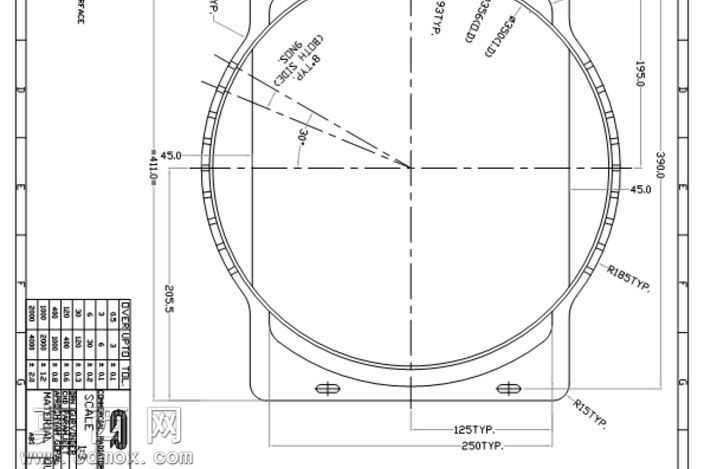

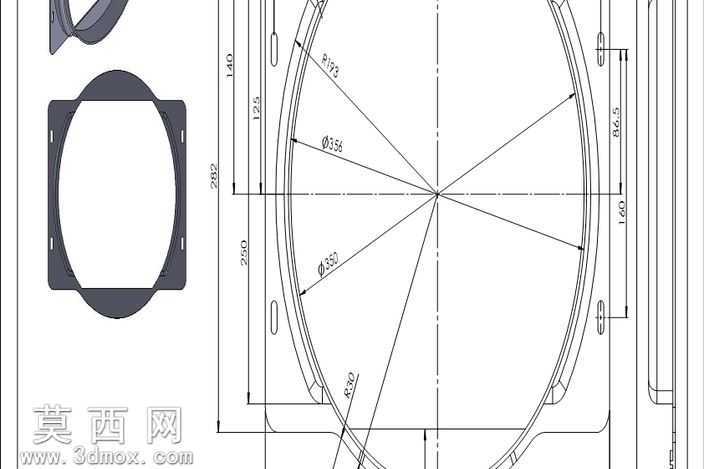

本作品为适配18马力花园拖拉机的散热器三维设计方案，采用SolidWorks完成全参数化建模，同步输出STEP、IGES通用格式文件，可兼容多数主流三维设计软件打开编辑。建模过程严格遵循农机散热系统的工程设计规范，首先基于拖拉机动力舱的安装空间尺寸，确定散热器的整体外轮廓参数，对核心散热芯体、上水室、下水室、侧边安装支架、顶部加水口、底部排污接头等结构进行逐一建模，所有安装孔位、连接法兰的尺寸均匹配18马力花园拖拉机的动力舱布局，确保装配时无需额外修改即可完成对位安装。材质设置上，散热芯体采用导热性能优异的铝合金材质，上水室与下水室采用耐高低温、抗腐蚀的工程塑料材质，安装支架采用高强度冲压钢材，渲染阶段针对不同材质赋予对应的表面质感，铝合金芯体呈现金属哑光导热面质感，塑料水室呈现耐老化的磨砂工程塑料质感，钢制支架呈现防锈镀锌层的金属光泽，同时搭配工程图纸视图与三维渲染视图同屏展示，清晰呈现产品的二维尺寸标注与三维立体结构。设计思路围绕花园拖拉机的作业场景展开，针对小型园艺作业时拖拉机频繁启停、低速作业时间长、散热环境易受草屑灰尘影响的特点，优化了散热芯体的翅片间距，在保证散热效率的同时降低草屑堵塞的概率，侧边的环形密封结构采用一体化建模设计，确保与拖拉机导风罩的贴合度，减少热风回流提升散热效率，顶部的加水口采用带压力阀的密封结构设计，可维持冷却系统的合理工作压力，提升冷却液的沸点，适配夏季长时间园艺作业的散热需求，底部的排污接头采用快拆式结构建模，方便后期维护时排放冷却液、清理沉积杂质，所有结构的壁厚、圆角均按照注塑、冲压加工的工艺要求进行参数设置，确保模型可直接对接后续的工程出图、样机试制环节，无需进行工艺性补全修改。
