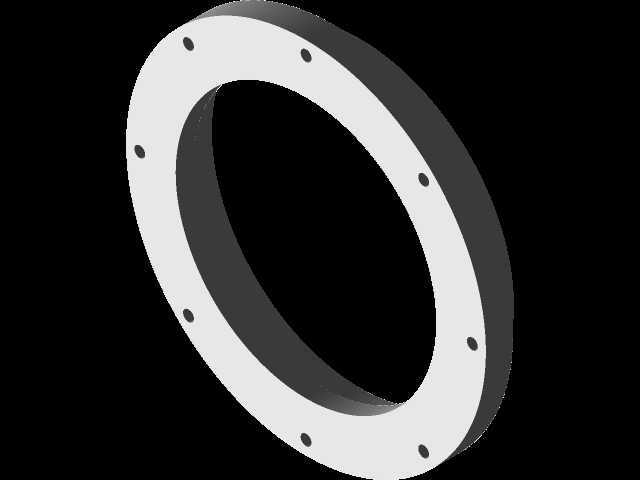

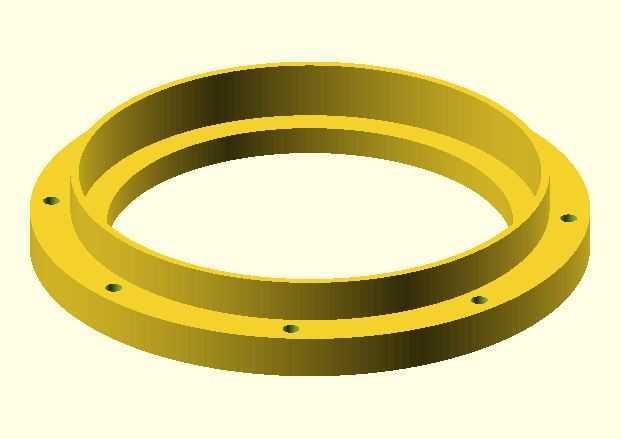

这类带均匀分布孔的环形圆盘,在管路对接、回转机构端面连接、工装夹具定位基座场景中应用十分广泛,日常做设备改造时经常会碰到需要定制这类零件的需求,很多新手建模时容易忽略孔位的角向公差与端面平面度的匹配要求,最后加工出来装上去出现密封渗漏或者连接螺栓受力不均的问题。从结构上看,这个零件采用等厚环形基体设计,内孔为通径结构,主要作用是给穿过的轴类、管路类部件留出避让空间,同时依托环形端面实现两个对接部件的轴向压紧,八个安装孔沿圆盘外圆周方向等角度均匀排布,这种偶数对称孔的排布方式,一方面可以让螺栓拧紧时的压紧力沿圆周方向均匀分布,避免单侧受力导致的端面翘起,另一方面也方便安装时调整角向位置,每旋转45度就能找到一个对齐的安装位,
适配不同角向布局的对接部件。做这类零件的三维建模时,首先要确认的是安装边界尺寸,也就是对接部件的止口外径要和圆盘内孔采用间隙配合还是过渡配合,常规的静连接场景下,内孔和对接止口的配合公差选H7/h6就足够,要是有相对转动的导向需求,就得根据转速和载荷放大配合间隙,同时还要考虑圆盘的厚度是否能满足螺栓的旋合长度要求,八个安装孔的孔径要比所用螺栓的公称直径大0.5到1毫米,留出安装时的位置调整余量,避免因为加工误差导致螺栓穿不进去。实际选型使用的时候,要先核算圆盘的受力工况,如果是用在压力管路的法兰连接场景,除了确认螺栓的抗拉强度是否满足内压产生的轴向推力,还要注意圆盘端面的表面粗糙度要求,密封面区域的粗糙度要达到Ra1.6以下,
配合密封垫片才能实现可靠密封,如果是用在回转支承的端面连接场景,就要控制圆盘两端面的平行度公差,避免安装后出现回转跳动超标的问题。很多人做这类零件设计时,容易把孔位的分布圆直径算错,要么太靠近内孔导致螺栓安装时扳手没有操作空间,要么太靠近外圆导致圆盘边缘的结构强度不足,正确的设计逻辑是先确定所用螺栓的规格,根据螺栓头部的对边尺寸预留足够的扳手空间,再反推孔位分布圆的最小直径,同时保证孔壁到圆盘外圆、内孔的壁厚不小于螺栓公称直径的0.8倍,避免拧紧螺栓时出现孔边开裂的问题。另外这个零件的结构没有多余的减重槽或者异形结构,加工工艺性很好,普通的车床就能完成内外圆和端面的车削加工,后续用钻床或者加工中心配合分度头就能完成八个孔的钻削加工,
不需要复杂的工装夹具,适合小批量定制加工,也适合大批量冲压或者铸造生产,在低压流体管路、轻型回转工作台、小型设备的机架连接部位都能直接适配使用,建模时只要把配合尺寸、孔位公差、形位公差标注清楚,加工出来的零件基本不会出现装配问题。
- 上一篇:微型伺服电机安装固定支架结构
- 下一篇:弦乐器专用低音吉他琴桥结构设计
- 全部评论(0)
- 模板大小: 513.9 KB
- 售价:5金币
- 下载次数: 7
- 系统要求: STL,OpenSCAD,Rendering
- 软件分类: 通用机械零部件
