螺旋萨伏纽斯扭曲涡轮结构设计

　　这类扭曲结构的萨伏纽斯涡轮，核心应用场景集中在低流速流体能量回收领域，不像常规高速涡轮对来流方向、流速阈值有严苛要求，在城市分布式微风发电、小型管道余压回收、景观水体微水能利用场景里适配性极强。实际工况中，它不需要额外加装对风或者对流向的调整机构，来流从任意径向方向作用在叶片上，都能推动转子持续输出扭矩，这点在安装空间受限、流向不稳定的场景里优势格外明显，比如楼宇通风管道的余压回收段、河道浅水区的微水电装置，甚至是户外小型离网供电的风光互补系统，都能见到这类结构的应用。从功能特性上看，扭曲的连续叶片结构打破了传统直叶片萨伏纽斯涡轮的扭矩脉动缺陷，直叶片结构在旋转到特定角度时会出现扭矩陡降，运行过程中振动明显，

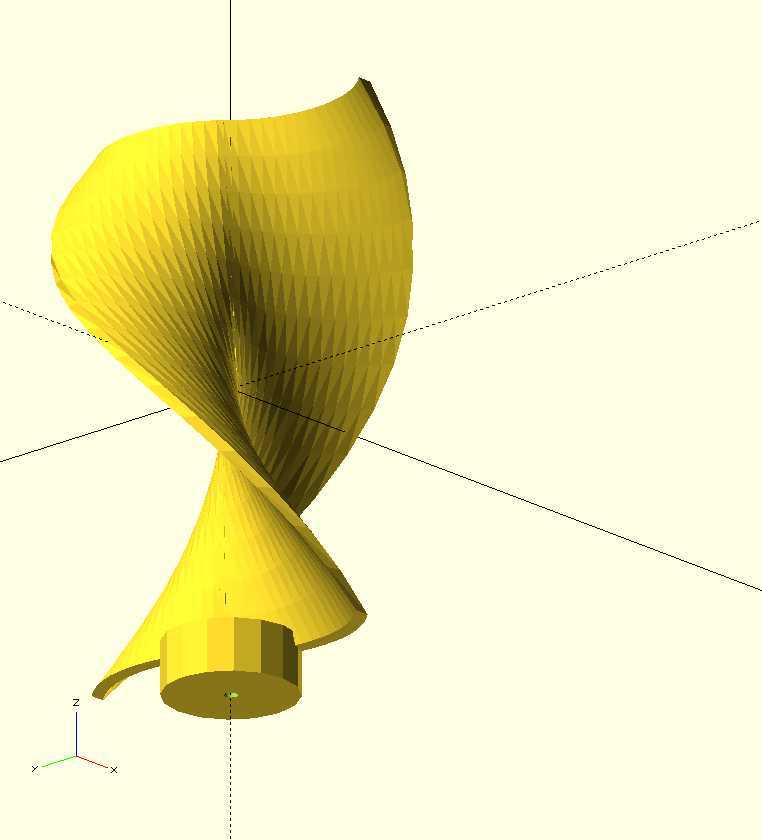

　　对连接轴和轴承的冲击载荷大，而连续螺旋扭曲的叶片会让流体作用在叶片表面的力沿轴向连续分布，扭矩输出更平滑，启动流速阈值也比直叶片结构低30%左右，哪怕是每秒1.5米的低速来流，都能顺利启动带动负载运转。设计思路上，整个涡轮采用单段连续扭曲成型，上下端的叶片边缘做了平滑收边处理，避免流体在边缘位置产生脱流造成能量损失，底部的安装基座采用带定位止口的柱体结构，止口尺寸匹配常规的微型发电机输入轴、或者小型磁力耦合传动的连接端，安装时不需要额外做转接工装，直接套入轴端锁紧即可完成固定。外形尺寸的设计上，整体回转直径和轴向高度的比例控制在1:1.2左右，这个比例是经过流体仿真验证的最优区间，既保证了足够的流体作用面积，

　　又不会因为轴向高度过高造成转子悬臂过长、运行时出现挠曲变形。安装边界需要注意，涡轮的叶片外沿到周边固定结构的间隙要控制在回转直径的5%到8%之间，间隙过小会造成叶片和周边结构剐蹭，间隙过大则会导致流体从叶片边缘泄漏，降低能量转换效率。叶片的扭曲角度沿轴向总共扭转180度，这个角度下，任意旋转位置都有至少一半的叶片迎流面处于有效做功状态，不会出现传统两叶直叶片在90度位置的死点问题。基座部分的连接孔采用对称分布的内六角锁紧孔，锁紧后可以承受持续旋转带来的离心载荷，不会出现松动移位的问题。实际选型时，如果是用在风能场景，要根据当地的年平均风速调整叶片的壁厚，风速偏高的区域可以适当增加叶片壁厚提升结构强度，

　　风速偏低的区域可以适当减薄壁厚降低转子自重，进一步降低启动阻力。如果是用在管道流体场景，要根据管道的通径匹配涡轮的回转直径，保证叶片外沿和管道内壁的间隙均匀，同时要注意流体的介质属性，如果是带有固体颗粒的流体，叶片表面要做耐磨处理，避免长期冲刷造成叶片型面变形，影响做功效率。这类涡轮的结构没有复杂的曲面分型，加工时既可以采用3D打印快速成型做样机验证，也可以采用钣金扭曲焊接的方式做批量生产，加工成本远低于带翼型的高速涡轮，维护也更简单，没有精密的配合部件，长期运行只需要定期检查底部轴承的润滑状态即可，不需要做复杂的动平衡调校，因为连续扭曲的结构本身就具备较好的自平衡特性，只要加工时保证壁厚均匀，高速旋转时的振动量完全在常规轴承的承受范围内。在实际项目应用里，这类涡轮常和小型永磁发电机搭配，组成离网型供电单元，给户外监测传感器、景观照明、河道水位监测设备供电，不需要铺设长距离供电线路，安装完成后可以长期无人值守运行，对环境的适应性极强，哪怕是在高海拔、低温、高湿度的环境里，也能稳定工作，不会像精密的高速涡轮那样因为结冰、杂物卡滞出现故障。设计过程中还要注意，叶片的根部和基座连接的位置要做圆弧过渡，避免应力集中，长期交变载荷作用下，直角连接位置很容易出现疲劳裂纹，圆弧过渡的半径要根据叶片壁厚调整，一般取壁厚的1.5到2倍即可，既不会影响叶片的流体型面，又能有效分散连接位置的应力。
