工业厂区加热器配套输油管线布设结构

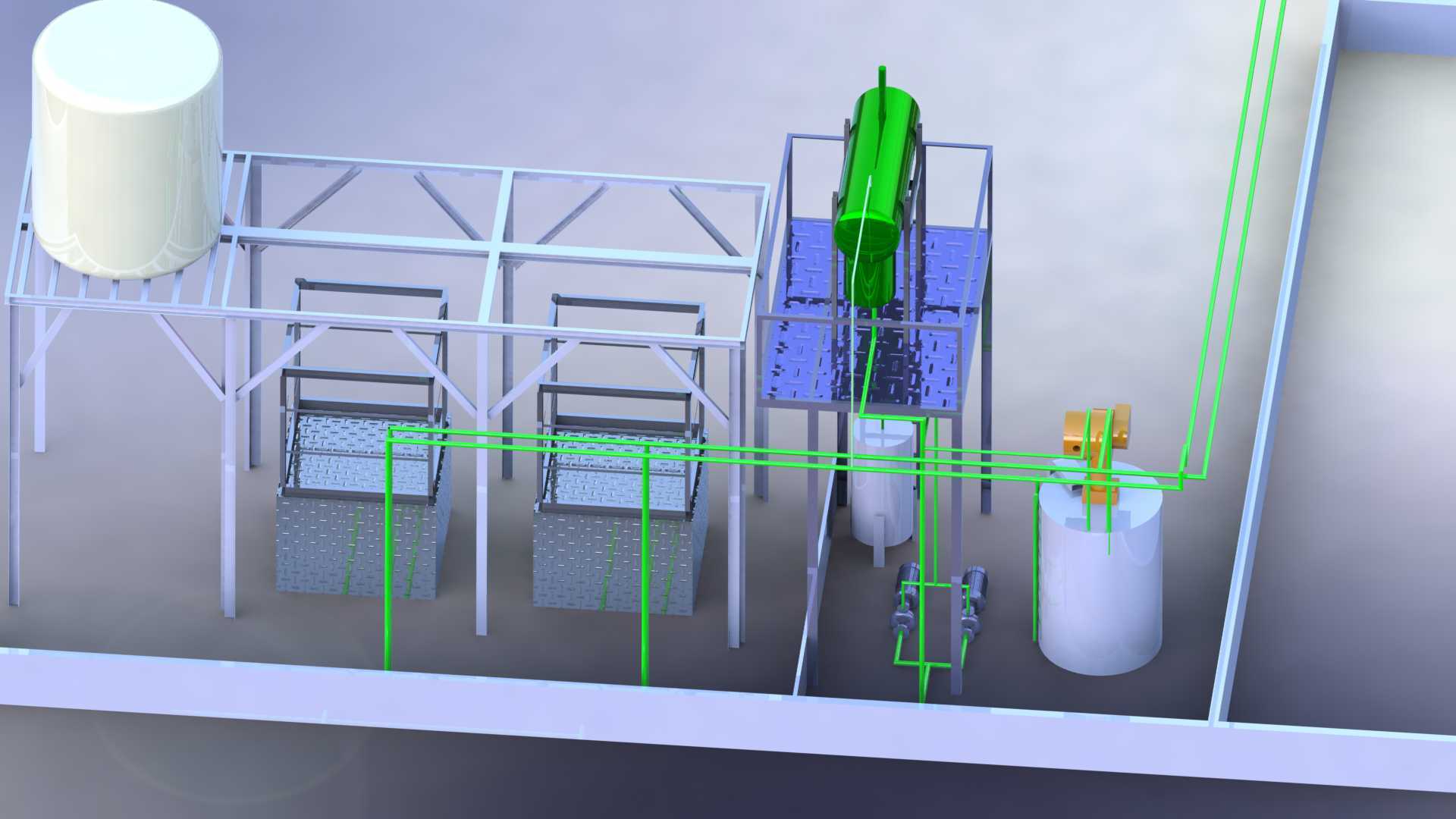

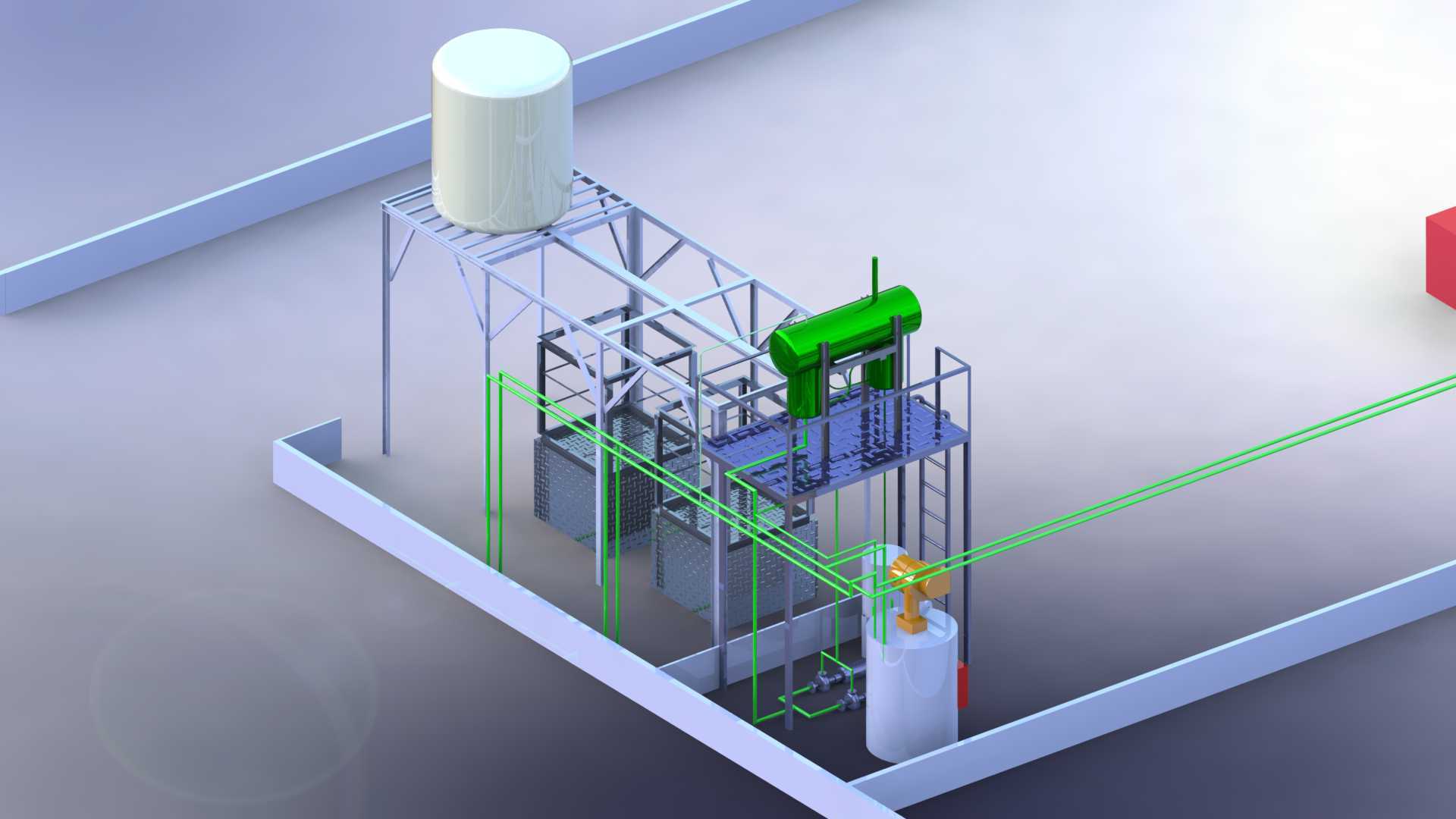

　　这套管线结构主要服务于工业厂区内导热油加热系统的介质输送环节，常见于食品加工、化工原料预处理、金属件清洗烘干等需要稳定热源供给的生产场景，负责将加热单元产出的高温导热油输送至各用热终端，同时完成低温回油的回流输送，形成完整的闭式循环油路。从结构组成来看，整套布设包含高位储油罐体、加热主机单元、操作检修钢架平台、多规格输油支管、阀门控制节点、低位辅助罐体几个核心部分，所有管路沿钢架立柱与平台边缘排布，尽量减少对厂区地面通行空间的占用，同时避开生产作业的人员操作动线。设计阶段首先核算了加热主机的额定循环流量，根据流量匹配对应通径的管路，避免通径过小导致沿程阻力过大增加循环泵负载，也避免通径过大造成导热油滞留量过多，升温阶段能耗偏高。

　　管路走向优先采用直角弯折减少斜向布设，一方面降低管路支架的加工难度，另一方面方便后期检修时的管段更换，所有管路与钢架的连接点都采用可拆卸管卡固定，而非直接焊接，方便后期根据工艺调整改动管路走向。高位储油罐设置在钢架最顶层平台，高度差满足系统排气与静压补充的要求，罐体底部设置排污接口，顶部设置呼吸阀与溢流管接口，避免油温变化带来的罐内压力异常。加热主机安装在钢架中层操作平台，平台四周设置1.2米高的防护栏杆，操作侧预留0.8米宽的检修通道，方便操作人员日常查看设备运行参数、更换过滤元件。绿色标识的管路为高温供油管路，外层预留了保温层安装空间，建模时已经考虑了保温层厚度对应的安装间隙，避免后期包裹保温材料后与相邻构件产生干涉。

　　低位的辅助罐体为油气分离与膨胀补偿装置，安装在地面基础上，与回油管路直接连通，容纳导热油升温后的体积膨胀量，同时分离油路中裹挟的气体，避免气阻造成循环不畅。所有管路的转弯处都采用标准弯头连接，而非现场弯制，降低管路应力集中的风险，阀门节点全部设置在操作手可触及的高度，避免需要登高操作阀门带来的安全隐患。安装边界方面，整套设施的占地范围控制在长4.2米、宽2.8米的矩形区域内，最高点距地面6.3米，周边预留1米宽的检修通道即可满足安装与后期维护要求，地面基础需要做200mm厚的混凝土硬化，承重满足罐体满载后的总重量要求，钢架立柱与基础采用膨胀螺栓固定，抗风等级满足常规厂区室外安装的要求。建模过程中对所有管路的连接点做了干涉检查，确认阀门手柄操作空间无遮挡，管路与钢架、设备本体之间预留足够的安装间隙，爬梯的踏步间距控制在300mm，符合工业操作平台的安全规范，平台踏板采用花纹钢板建模，预留了防滑凸起的结构细节。
