制冷系统翅片式冷却换热装置结构设计

　　这套换热冷却结构主要面向中小型商用制冷机组、工业冷油循环系统的换热工况设计，在实际工程应用中，这类结构常被布置在制冷系统的压缩机排气端与节流元件之间，承担高温高压气态冷媒的降温冷凝职责，部分同结构改型也可用于液压站的循环油冷却、小型工业设备的闭式循环水散热场景，适配的工况压力区间通常在1.6MPa-2.5MPa，换热过程中介质侧的温差可维持在15-30℃区间，能够满足常规中小型制冷量需求的系统换热要求。

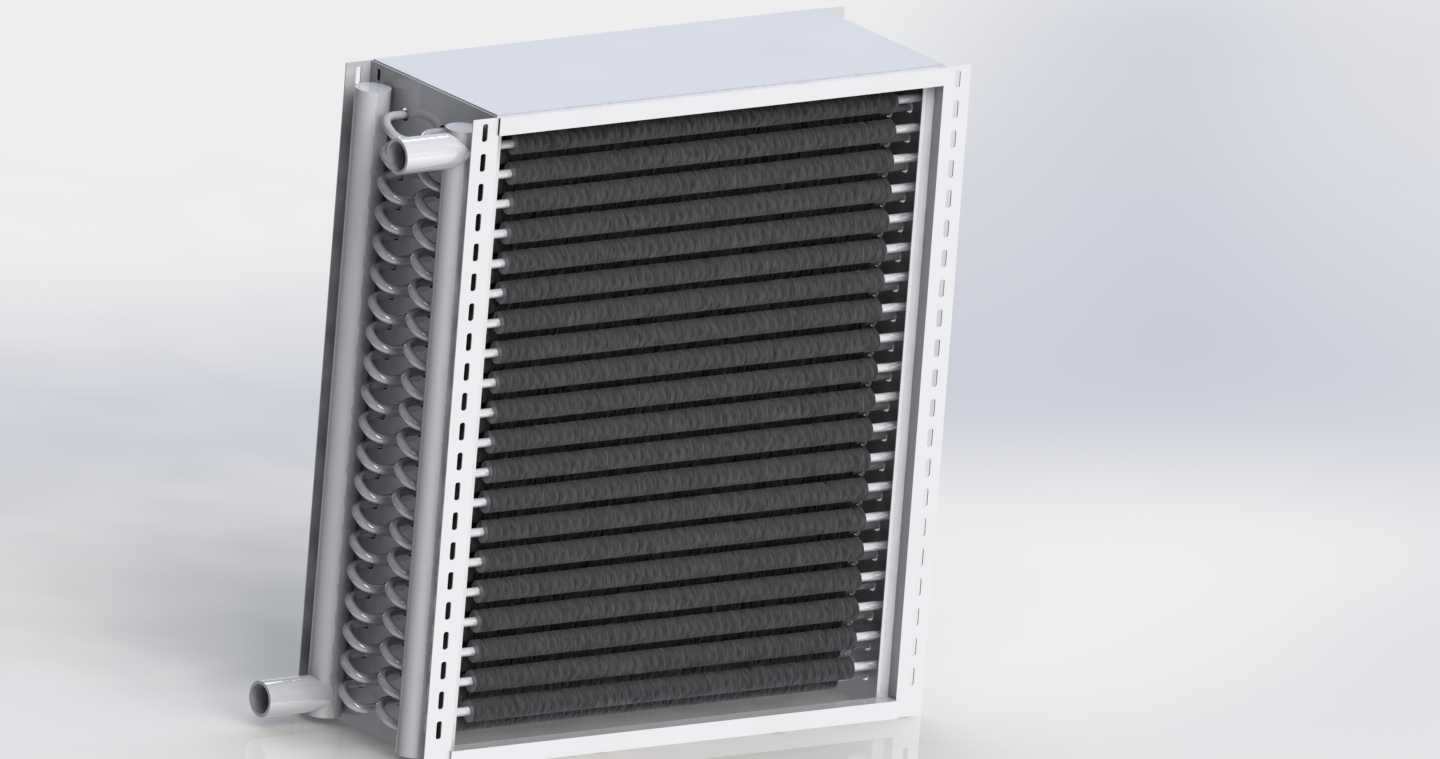

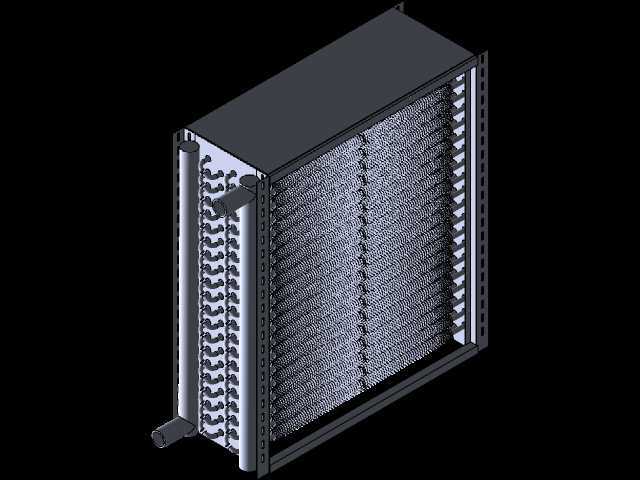

　　从结构功能来看，该装置集成了介质流通、换热散热、杂质拦截三个核心功能，两侧伸出的金属管接头为介质进出接口，采用标准外螺纹结构，可直接与系统的金属管路或高压软管对接，安装时无需额外加工转接接头，降低现场装配的工作量。内部的换热芯体采用错列翅片排布结构，翅片与换热管之间采用胀接工艺贴合，能够最大程度降低接触热阻，提升换热效率；翅片表面做了平直压型处理，既可以保证空气侧的流通阻力处于合理区间，避免配套风机功耗过高，也能增加换热面积，让流经翅片间隙的空气能够充分带走介质传递的热量。在介质流入端的腔体内预留了过滤安装位，可适配不锈钢丝网滤芯，拦截冷媒或循环油中携带的金属碎屑、氧化杂质，避免杂质进入后续的节流元件或精密阀组造成堵塞，这一设计也对应了制冷系统中对介质清洁度的硬性要求，减少系统后续运行的故障概率。

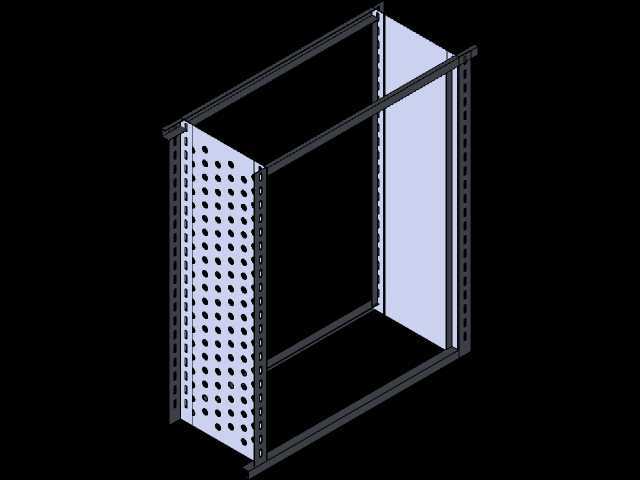

　　设计过程中优先考虑了安装边界的适配性，整体外形采用长方体规整结构，外部框架采用镀锌钢板折边成型，框架边缘做了翻边处理，既可以提升整体结构的刚性，避免运输或安装过程中出现翅片磕碰变形的问题，也预留了标准的安装固定孔位，孔位间距匹配常规冷风机组、液压站的安装支架尺寸，安装时可直接通过螺栓固定在设备的预留安装位上，无需额外制作转接支架。两侧的管接头伸出长度控制在合理范围，既能够保证管路连接时的操作空间，也不会因为伸出过长导致运输过程中出现磕碰变形，接头的轴线与安装面保持平行，对接管路时可直接顺着轴线方向操作，减少管路弯折的应力集中问题。

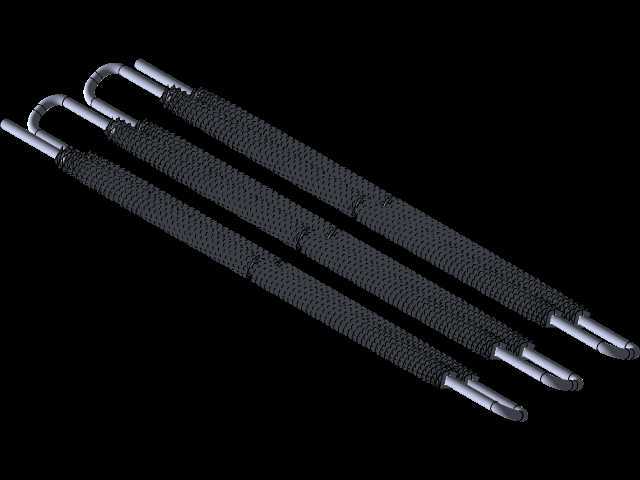

　　结构细节上，换热管采用薄壁紫铜管材质，沿空气流动方向呈多排排布，管间距经过优化，既保证了足够的换热管数量来满足换热量要求，也不会因为管间距过小导致翅片积灰后难以清理，适配长期运行的工况维护需求。翅片采用亲水铝箔材质，表面做了防腐钝化处理，能够适应潮湿、多尘的运行环境，减少长期使用后的氧化腐蚀问题，延长装置的使用寿命。外部框架的侧边设置了均匀排布的定位孔，用于固定翅片组件与端盖，端盖与框架之间采用密封垫压合结构，能够保证介质腔体的密封性，避免运行过程中出现介质泄漏的问题。在空气流通的进出侧，框架边缘做了导风圆角处理，能够降低空气进入换热芯体时的涡流损失，提升空气侧的流通效率，进而提升整体换热性能。

　　从建模逻辑来看，整个结构采用自顶向下的设计思路，先确定整体的安装尺寸边界与换热量对应的芯体尺寸，再依次拆分框架、换热管、翅片、管接头、过滤腔等各个子零件，各零件之间的配合间隙按照实际加工公差设置，比如换热管与端盖的配合间隙控制在0.1mm以内，保证焊接或胀接后的密封性能；翅片与换热管的配合采用过盈配合设置，还原实际胀接工艺的装配状态，模型中各个零件的特征都保留了实际加工的工艺细节，比如框架折边的圆角、管接头的螺纹退刀槽、翅片的冲压定位缺口等，能够直接用于后续的工程出图、工艺拆解以及装配模拟，也可作为同类型换热装置设计的参考原型，帮助设计人员快速调整尺寸参数适配不同的工况需求。
