农业植保手持式压力喷枪结构设计

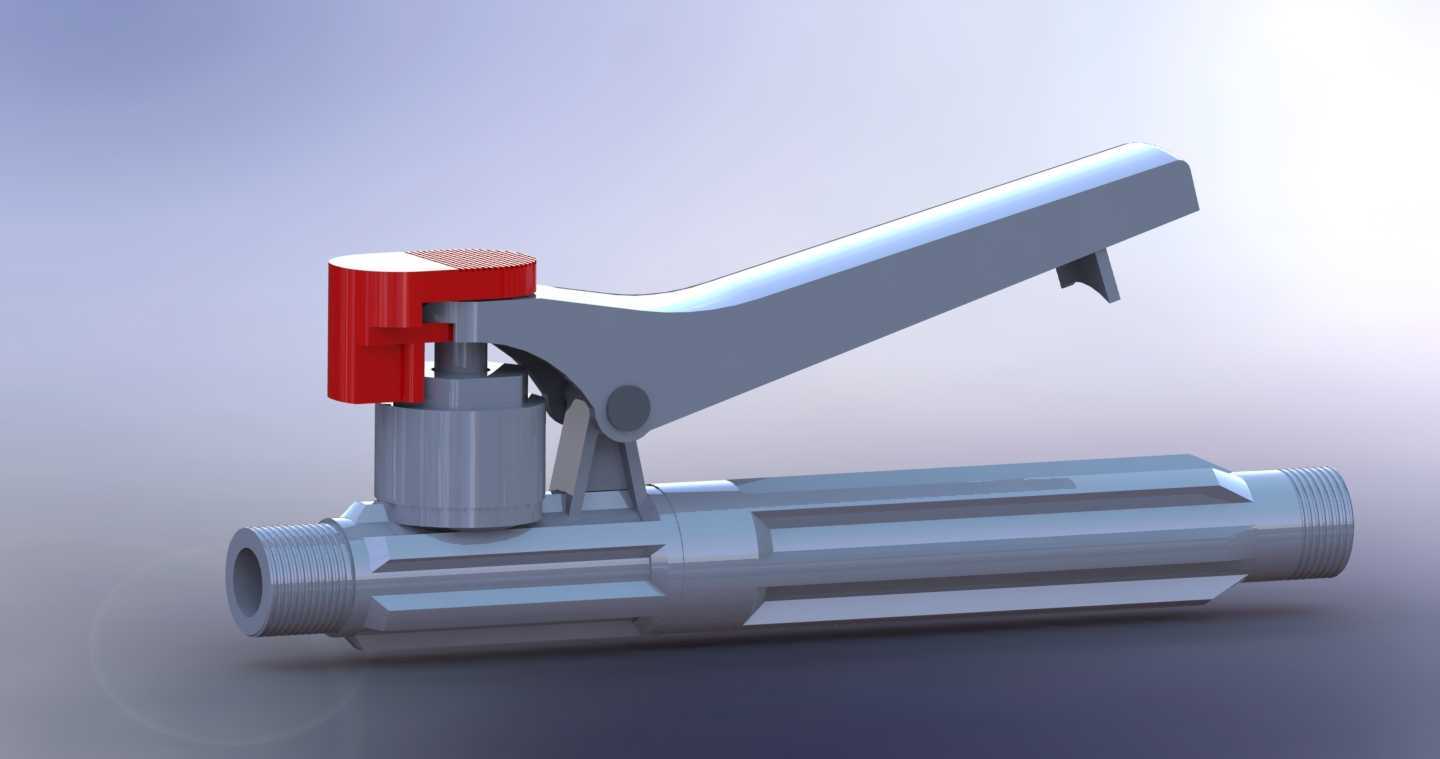

　　这款手持喷枪主要适配背负式、推车式各类农用喷雾作业场景，在大田作物病虫害防治、果园消杀、公共区域卫生防疫消杀、畜禽圈舍消毒作业中都有广泛应用，作为喷雾系统的终端执行部件，它直接决定了药液雾化效果、喷射距离与操作舒适度。从实际作业需求出发，设计时首先考虑了长时间手持操作的疲劳度问题，枪身主体握持区域做了贴合手掌弧度的曲面造型，扳机位置的行程设置在15毫米区间，单指扣动的触发力度控制在12牛左右，连续作业两小时也不会出现明显的指部酸胀感。枪身下部的管路接口采用标准外螺纹设计，匹配国内通用的喷雾软管接头规格，安装时无需额外转接件，直接旋紧即可达到密封要求，接口处的密封槽预留了2毫米的O型圈安装位，可耐受0.2到0.8兆帕的工作压力区间，不会出现高压下漏液的问题。

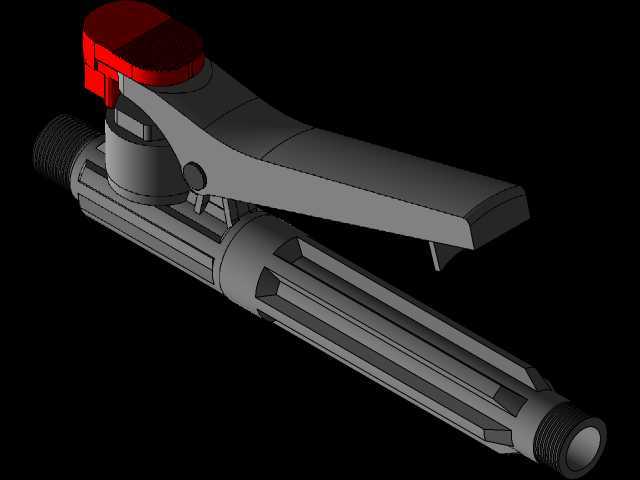

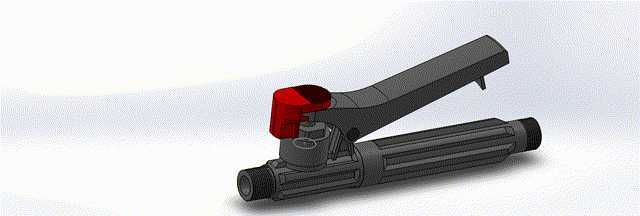

　　从功能结构上看，这款喷枪采用扳机式通断控制结构，扣动扳机时内部阀芯抬升，管路内的压力药液通过枪身内部流道从前端喷嘴喷出，松开扳机后阀芯在弹簧复位力作用下快速封堵流道，断水干脆无滴漏，避免了停喷后残余药液滴落到作物或操作人员衣物上。枪身侧面的红色锁定扳块可以在持续喷洒时锁定扳机位置，无需操作人员一直扣压扳机，降低长距离垄间作业的操作强度。内部流道做了顺滑的圆弧过渡设计，没有直角折角结构，减少药液在流道内的压力损失，同等进水压力下，喷射距离比直角流道结构的喷枪远1.5米左右，雾化锥角可稳定保持在25到30度区间，雾滴粒径均匀，不会出现局部药液过多产生药害的问题。

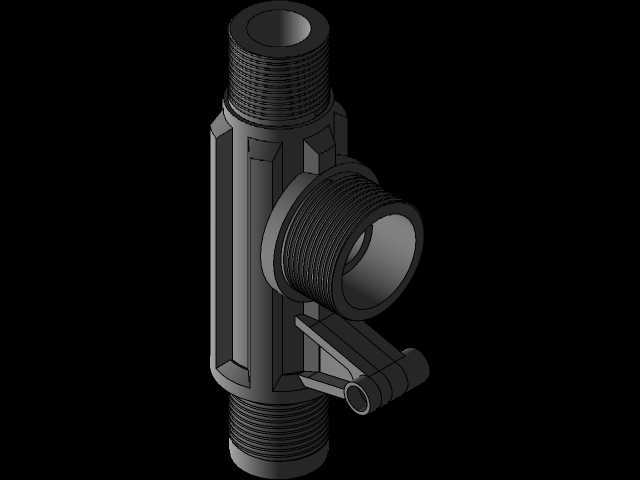

　　设计过程中针对不同作业场景的适配性做了多轮校核，枪身主体采用高强度工程塑料材质建模，壁厚设置在3毫米，既保证了整体结构强度，跌落1.5米高度到硬质地面不会出现开裂，又控制了整体自重，整枪重量控制在320克以内，单手持握无沉重感。前端喷嘴座采用可旋转结构，用户可以根据作业需求更换不同孔径的喷嘴，适配不同作物的喷洒要求：比如苗期作物选用小口径喷嘴实现细雾全覆盖，高杆果树作业更换大口径喷嘴提升喷射距离与流量。枪身尾部的管路连接部位做了加强筋结构，避免拖拽软管时接口处出现断裂，加强筋的厚度设置为2毫米，分布角度与受力方向完全匹配，可承受50牛的横向拖拽力不发生形变。

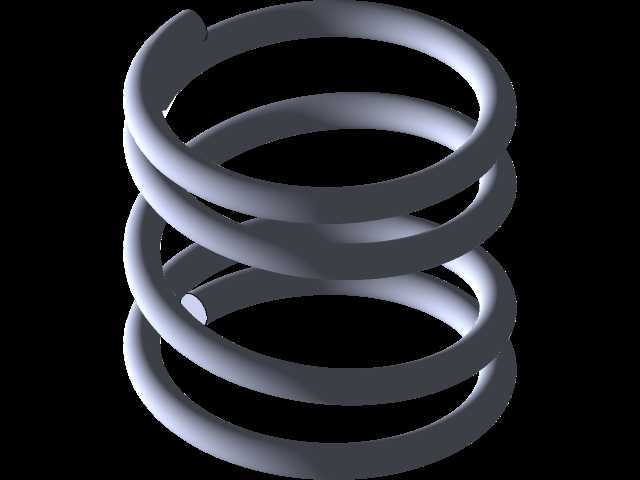

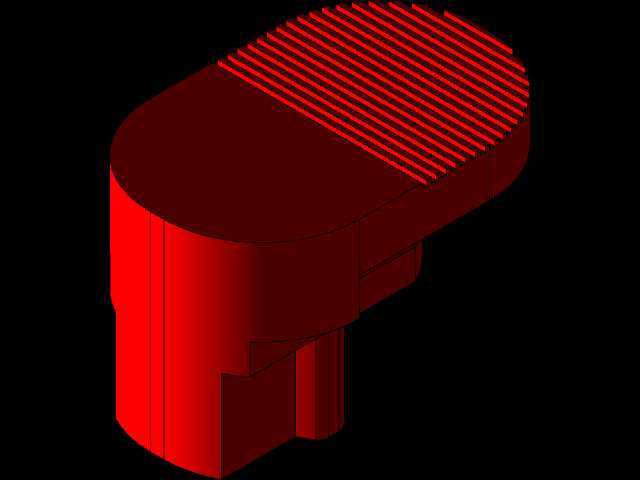

　　从安装边界尺寸来看，整枪总长度控制在220毫米，握持部位的最大直径38毫米，适配绝大多数成年人的手型尺寸，扳机距离握持面的间隙设置为20毫米，戴普通劳保手套操作也不会出现卡滞。枪身顶部的红色操作件采用醒目的配色，方便操作人员在光线不佳的棚室作业时快速找到锁定开关，操作件的凸起高度设置为8毫米，戴手套也能轻松拨动。内部阀芯的密封件采用耐农药腐蚀的橡胶材质建模，密封面的粗糙度设置为Ra0.8，保证长期接触各类农药、消毒剂不会出现溶胀、密封失效的问题，弹簧部件采用不锈钢材质建模，避免长期接触药液出现锈蚀卡顿，保证扳机操作的顺畅度。在流道设计时还做了防回流结构，停喷时管路内的残余压力不会带动药液反向回流，避免杂质进入枪身内部堵塞流道，减少日常维护的频次。整体结构没有复杂的异形难加工部件，所有零部件都适配常规注塑加工工艺，装配时采用卡扣加螺丝的固定方式，生产装配效率高，后期维修更换易损件也无需专用工具，普通农户自行即可完成密封圈、喷嘴等易损件的更换，降低全生命周期的使用成本。
