剪叉式手动升降折叠工作台结构设计

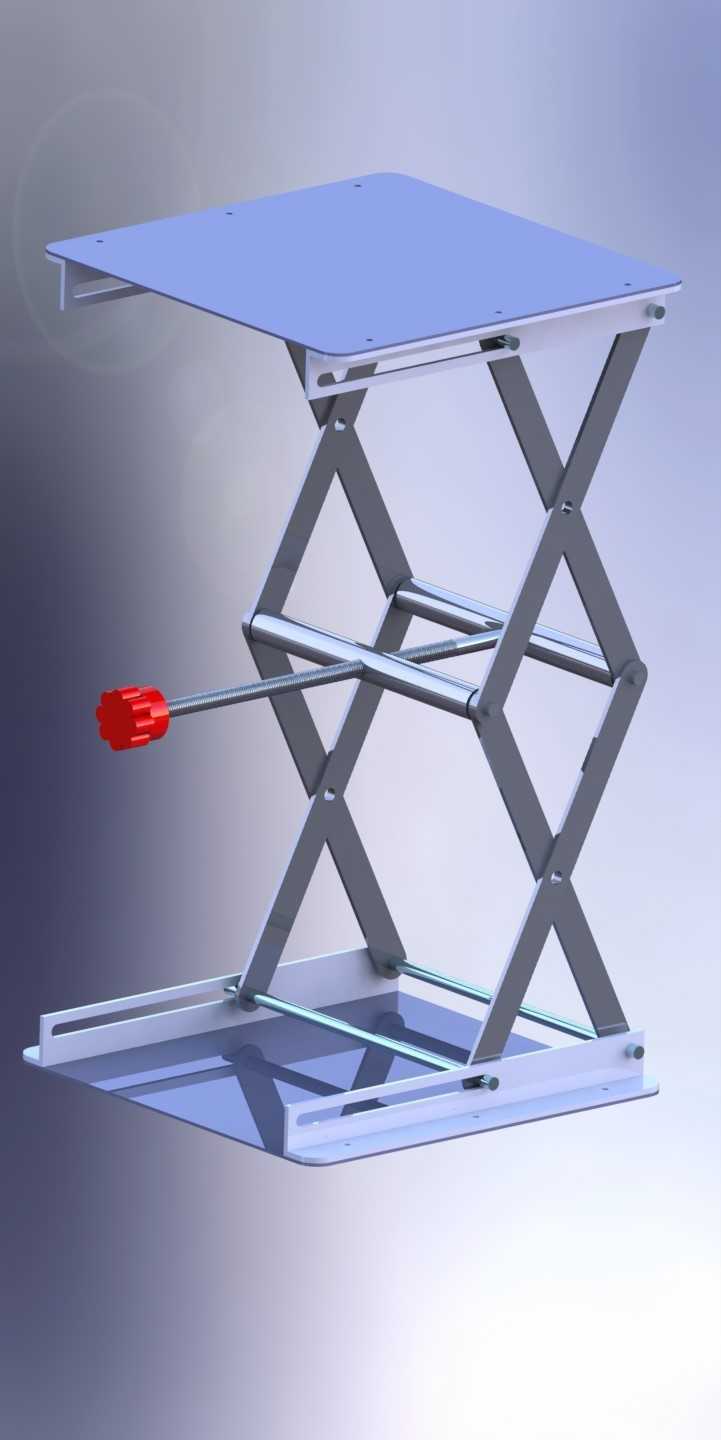

　　这款剪叉式手动升降折叠工作台，核心采用多组交叉铰接的剪臂作为支撑主体，日常可应用在实验室小型仪器高度适配、车间工位物料临时承托、家装现场便携作业支撑、教学演示机构原理展示等多个场景，区别于固定高度的常规工作台，它能通过侧方的手拧调节旋钮带动丝杆传动，改变剪臂的交叉夹角，实现台面高度的连续无级调整，适配不同身高操作人员的作业高度需求，也能匹配不同设备的安装对接高度差。从结构设计逻辑来看，剪臂组采用对称双层布置，每层剪臂由两根等长的金属板材通过中间铰接轴连接，相邻剪臂层之间通过端部铰接轴串联，底部框架与台面框架分别和剪臂组的上下端点铰接，保证升降过程中台面始终保持水平状态，不会出现倾斜偏移。传动部分采用梯形丝杆搭配内嵌铜螺母的结构，

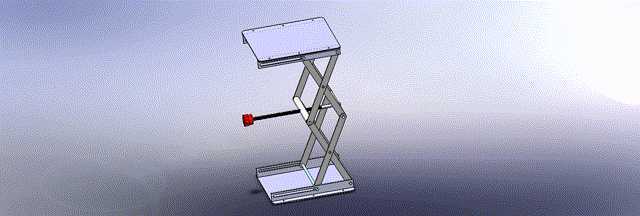

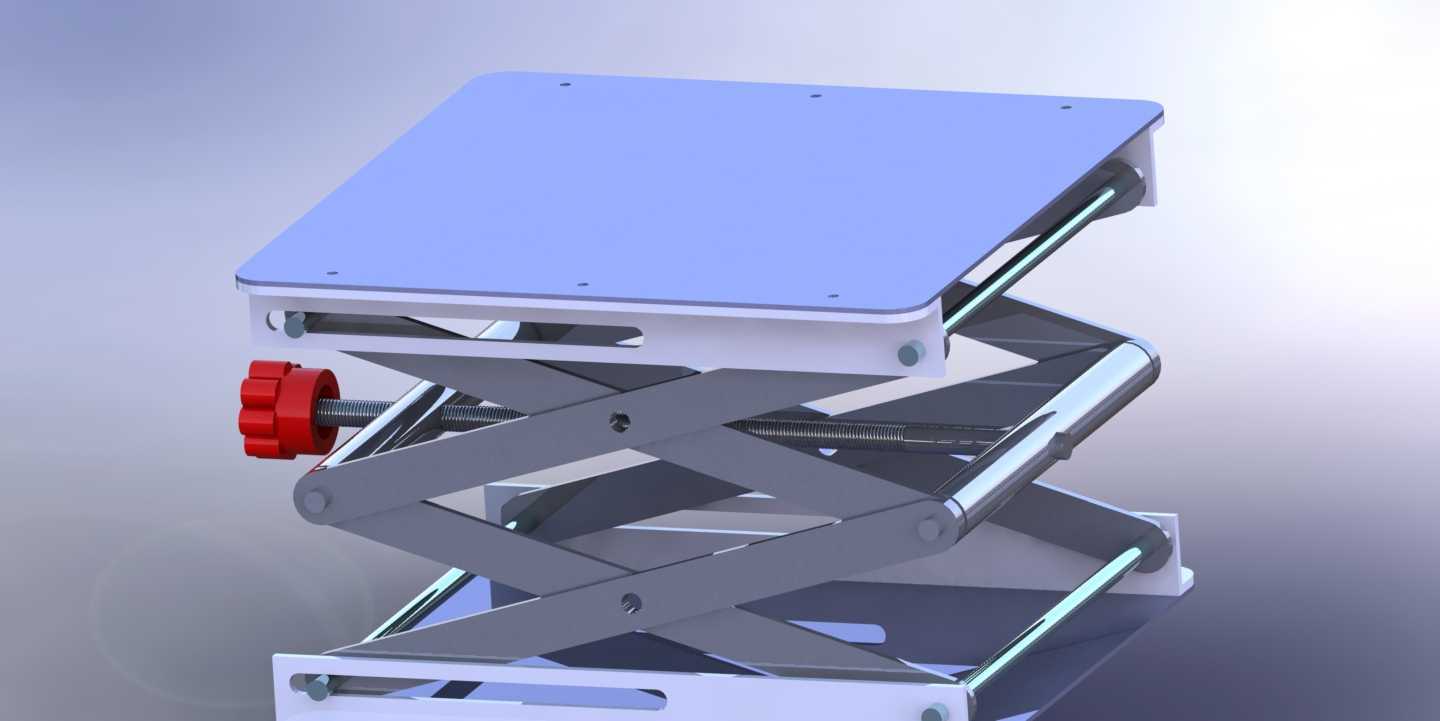

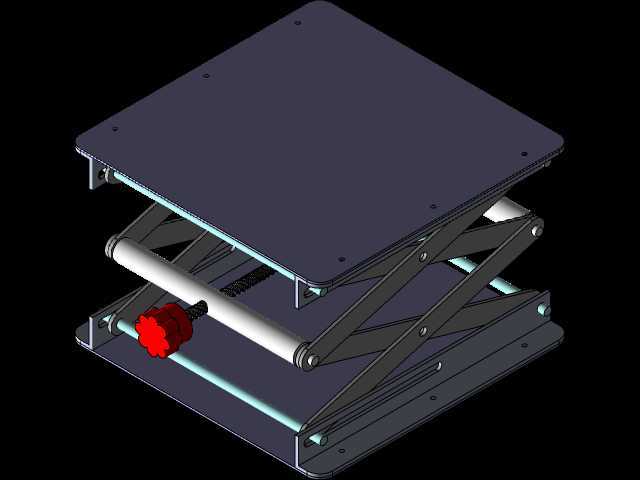

　　铜螺母固定在剪臂组的中部铰接滑块上，转动侧方的红色手轮时，丝杆旋转带动滑块沿丝杆轴向移动，从而拉动剪臂组收拢或展开，梯形丝杆具备自锁特性，调整到任意高度后都能自动锁止，无需额外增加锁紧机构，避免作业过程中台面意外下落，提升使用安全性。台面采用方形平板结构，四个角做了圆角处理，避免尖锐边角造成磕碰损伤，台面上预留的多个安装孔位，可用于固定小型台钳、实验夹具、待加工工件等配件，拓展实际使用功能。底部框架采用与台面对应尺寸的方形结构，保证最低收拢状态时整体结构紧凑，收拢后整体高度可压缩至展开最高高度的三分之一左右，占用空间极小，方便收纳在工位下方、储物柜内或者车辆后备箱中，适配需要频繁转移作业地点的使用需求。从安装边界来看，

　　该工作台收拢状态下的平面投影尺寸与台面尺寸基本一致，展开到最高位置时，底部支撑范围不会超出底座框架的边界，放置在平整地面上时无需额外预留周边避让空间，只要放置平面的承重能力满足额定负载要求即可稳定使用。剪臂铰接位置均采用销轴加耐磨衬套的结构，减少反复升降过程中的铰接磨损，延长整体使用寿命，手轮采用防滑滚花设计，即使手上沾有少量油污也能稳定施力转动，无需额外辅助工具即可完成高度调节。在实际使用过程中，当需要较低作业高度时，可将剪臂完全收拢，作为普通矮桌放置轻型物料或工具；当需要匹配站立作业高度时，转动手轮将台面升高到肘部自然下垂的操作高度，减少长期弯腰作业带来的腰部劳损；在空间受限的临时作业场景中，无需时可快速收拢收纳，

　　不会占用过多通行或作业空间。结构设计上所有受力部件均做了等强度校核，剪臂板材的厚度、铰接销轴的直径、丝杆的公称直径都匹配额定负载下的受力要求，避免长期负载下出现结构变形或传动卡滞，各铰接点的转动间隙控制在合理范围内，既保证升降过程顺畅无卡滞，又不会因间隙过大导致台面晃动，保证作业过程中的支撑稳定性。
