775直列电源杆连接器防护封盖结构

　　在低压大电流配电、移动设备供电、改装电气系统的现场作业中，Powerpole系列直列连接器因为接触电阻低、插拔便捷、载流能力稳定的特性，被广泛应用在应急电源接驳、改装车辆供电、分布式设备电源汇流等场景，但这类直列连接器的尾部出线与杆体衔接位置，长期暴露在作业环境中时，很容易因为外力剐蹭出现绝缘层破损，或是金属切屑、导电粉尘堆积在连接缝隙处，引发拉弧、短路甚至绝缘击穿的故障，这类故障在车间临时供电、户外移动设备作业场景中出现的概率尤其高，一旦出现不仅会中断供电，还可能烧毁后端接入的精密设备。这款适配775直列Powerpole连接器的封盖，就是针对这类实际使用痛点做的配套结构设计，整个结构完全贴合连接器杆体的外部轮廓，

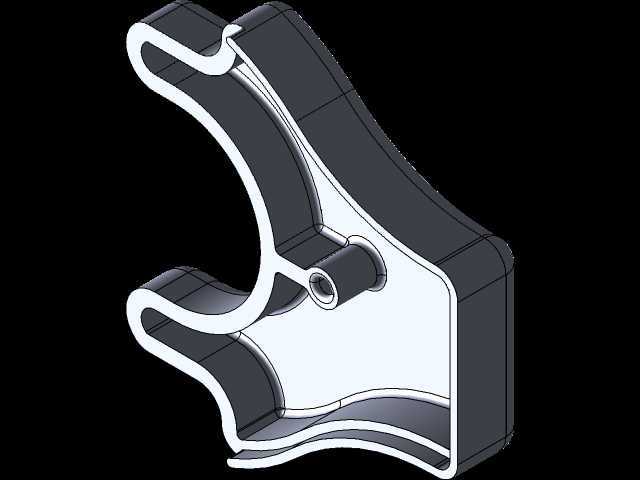

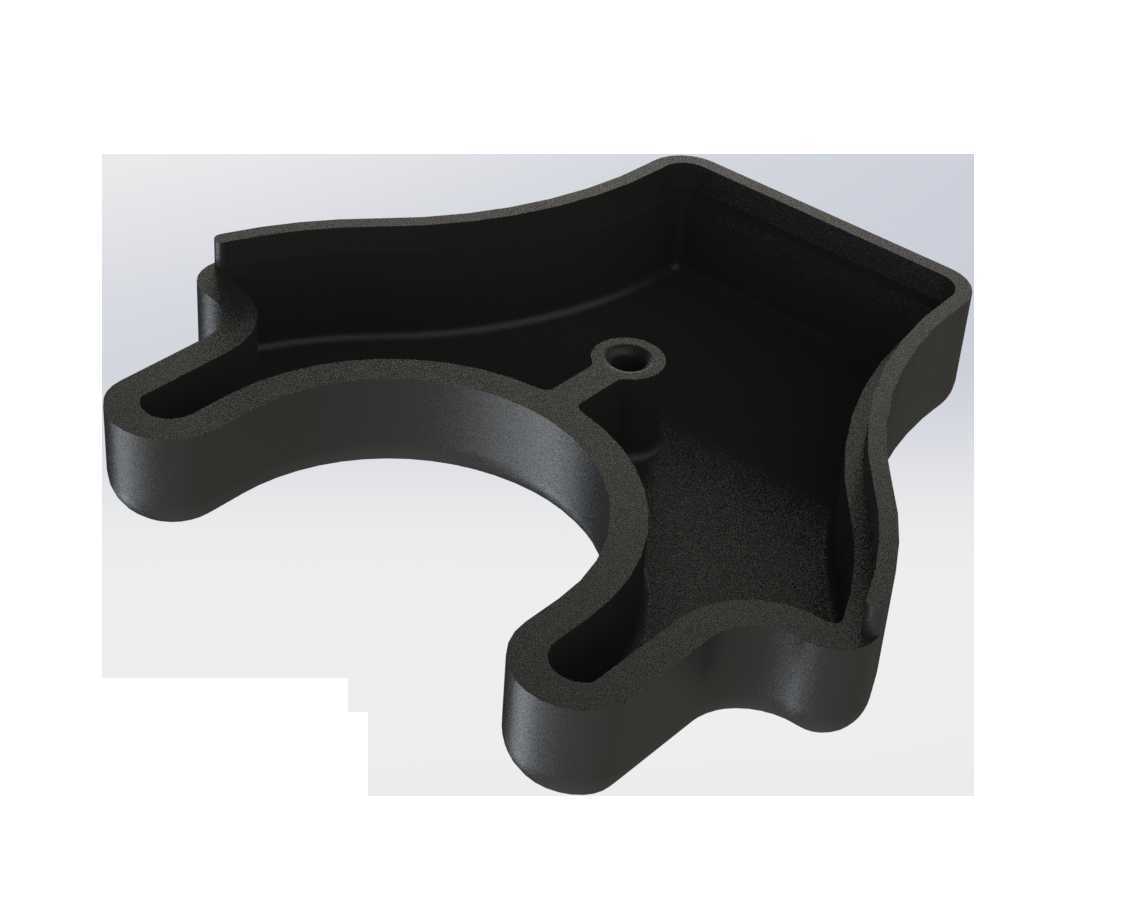

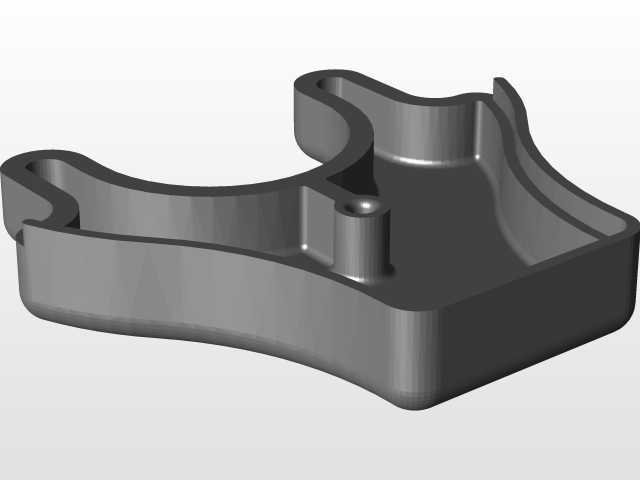

　　不需要对原有连接器做任何打孔、切削改造，就能直接扣合在连接器的外露衔接位置。从结构细节来看，封盖的内型腔完全复刻了775直列连接器杆体的外部曲面，包括杆体侧方的定位凸台、弧形过渡段的轮廓都做了精准的贴合预留，扣合后不会出现松旷晃动，也不会和连接器本身的插拔锁止结构产生干涉，不会影响连接器正常的插拔对接操作。封盖侧壁预留了对应的出线让位缺口，刚好适配连接器尾部的出线直径，扣合后线缆可以从缺口位置自然引出，不会出现线缆被挤压破皮的问题，同时封盖顶面设置了一个带通孔的定位凸台，既可以通过扎带穿过这个通孔将封盖和连接器本体、就近的固定点位绑扎在一起，避免长期使用过程中封盖因为震动出现移位脱落，也可以作为辅助的受力点位，

　　在需要拆卸封盖的时候方便施力。壁厚设计上采用了0.8mm的均匀壁厚，这个厚度既可以保证封盖自身的结构强度，在受到常规的外力剐蹭、磕碰时不会出现开裂变形，能够有效阻挡外部的金属切屑、导电碎屑、灰尘进入连接器的衔接缝隙，也不会因为壁厚过大导致整体结构臃肿，占用过多的安装空间，在设备内部布线空间紧凑的场景下也能顺利安装。填充率的匹配设计也考虑了快速制作的需求，20%的填充密度既可以满足日常防护的强度要求，也能大幅缩短制作周期，在现场出现配件损耗的时候可以快速完成补做，不需要等待漫长的外协加工周期。安装边界方面，封盖的整体外轮廓完全顺着连接器本体的外形延伸，没有额外突出的尖锐结构，安装后不会和周边相邻的电气元件、布线结构产生空间干涉，

　　相邻连接器并排安装时，封盖的侧边也预留了足够的安全间隙，不会因为多个封盖挨在一起出现挤压变形的问题。实际使用中，这款封盖可以将连接器外露的导电衔接位置完全包覆，既可以避免日常作业中工具、线材剐蹭到连接器的连接部位造成绝缘层损伤，也可以阻挡车间内的金属切屑、焊接飞溅、导电粉尘堆积在连接器的缝隙处，从物理层面切断异物引发电气故障的路径，同时封盖的绝缘材质属性也可以增加一层额外的绝缘防护，即使操作人员不小心触碰到位连接器的衔接位置，也不会出现触电风险。在改装车辆、移动供电站、车间临时配电回路这类连接器经常需要插拔、作业环境相对复杂的场景中，这类配套封盖的防护作用尤为明显，不需要改动原有连接器的核心结构，只需要额外加装这个封盖，就能大幅降低连接器的日常维护成本，减少因为异物侵入、外力损伤导致的供电故障。设计过程中也充分考虑了不同批次连接器的尺寸公差，型腔的贴合面预留了微小的适配余量，即使不同厂商生产的同规格775直列连接器存在细微的尺寸偏差，封盖也能顺利扣合，不会出现过紧无法安装或者过松容易脱落的问题，让位缺口的边缘做了圆弧过渡处理，不会因为长期震动磨损线缆的外绝缘层，避免因为封盖本身的结构问题带来新的安全隐患。
