微型齿轮箱散热外壳结构设计

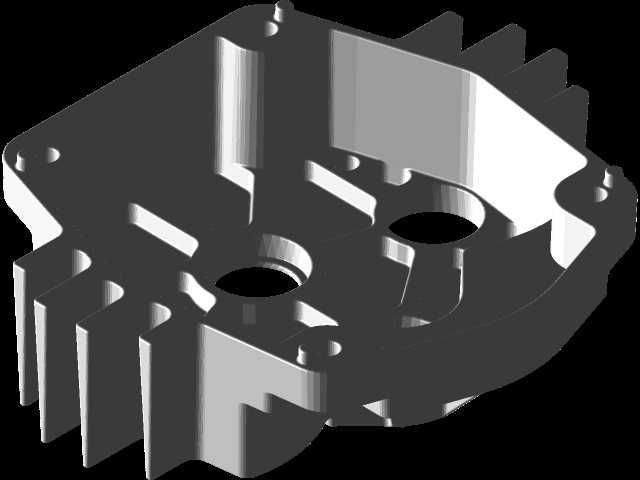

　　这款微型齿轮箱外壳是小型传动系统的核心承载防护部件，主要适配紧凑型动力传输场景，常见于桌面级小型机器人关节、小型输送模组驱动端、教育类竞赛机器人行走机构、小型自动化执行单元的动力输出端，这类场景普遍对安装空间有严格限制，同时要求传动部件具备足够的抗冲击能力与连续运行的散热能力，外壳的设计直接决定了齿轮箱整体的运行稳定性与使用寿命。从结构设计逻辑来看，外壳采用一体化压铸成型的基体思路，外侧均匀分布的平行散热鳍片是核心的热管理设计，齿轮组在高速啮合过程中会持续产生摩擦热，尤其是在连续负载运行工况下，壳体内腔的润滑脂温度会快速上升，若热量无法及时导出，会导致润滑脂黏度下降、齿轮啮合面油膜破裂，加剧齿面磨损，

　　外置鳍片通过增大与空气的接触面积，在设备运行过程中借助自然对流或者设备移动带来的气流带走热量，无需额外加装散热风扇即可满足连续运行的温升要求，非常适合无额外散热空间的紧凑安装场景。壳体的内腔结构完全匹配内部齿轮组的排布空间，预留的两个圆形轴孔分别对应输入轴与输出轴的安装位置，孔位周边设计有凸起的加强筋结构，一方面可以提升轴孔位置的结构强度，避免轴承受力后出现孔位变形导致的轴系同轴度偏差，另一方面凸起结构可以作为轴承安装的定位止口，保证装配时轴承的压装深度一致，减少装配环节的调整工作量。壳体边缘均匀分布的安装凸台带有沉头孔，用于实现齿轮箱与安装基座的固定连接，沉孔设计可以让紧固螺丝的头部完全没入凸台表面，不会额外占用外部安装空间，

　　同时凸台位置做了局部加厚处理，避免螺丝锁紧时出现壳体开裂的问题，凸台的高度经过精确计算，保证壳体安装后与贴合面之间留有均匀的密封间隙，可通过涂覆密封胶或者加装薄密封垫实现内腔的防尘密封，适配多粉尘的日常作业环境。在安装边界的设计上，壳体的整体外轮廓做了圆角过渡处理，没有尖锐的外凸棱角，既可以避免安装过程中划伤操作人员，也能减少设备运行过程中与周边管线、结构件的干涉风险，鳍片的高度控制在合理范围内，既保证足够的散热面积，也不会因为鳍片过高导致整体尺寸超出安装空间限制，壳体的壁厚采用均匀化设计，压铸成型时可以避免出现壁厚差过大导致的缩孔、冷隔等成型缺陷，同时也能保证壳体整体的重量控制在较低水平，适配对自重有严格要求的移动类机器人场景。

　　从实际使用的角度出发，这款外壳的结构设计充分考虑了装配与维护的便利性，壳体的开合面设计在平整的侧边，拆开后即可直接接触内部的齿轮组与轴承部件，无需拆解额外的附属结构，日常维护时可以快速完成润滑脂补充、齿轮磨损检查等操作，轴孔位置的尺寸公差按照精密传动的要求设计，可适配标准规格的微型滚动轴承，不需要额外定制非标轴承，降低了后期的配件更换成本。在负载适配方面，壳体的加强筋分布经过受力仿真优化，在齿轮组传递额定扭矩时，壳体的形变位移量控制在微米级，不会因为壳体形变导致齿轮啮合间隙变大、传动噪音上升的问题，即使在短时间过载的工况下，壳体的结构强度也能提供足够的支撑，避免出现壳体破裂导致的传动失效。
