兼容TETRIX的转芯六角电机安装支架

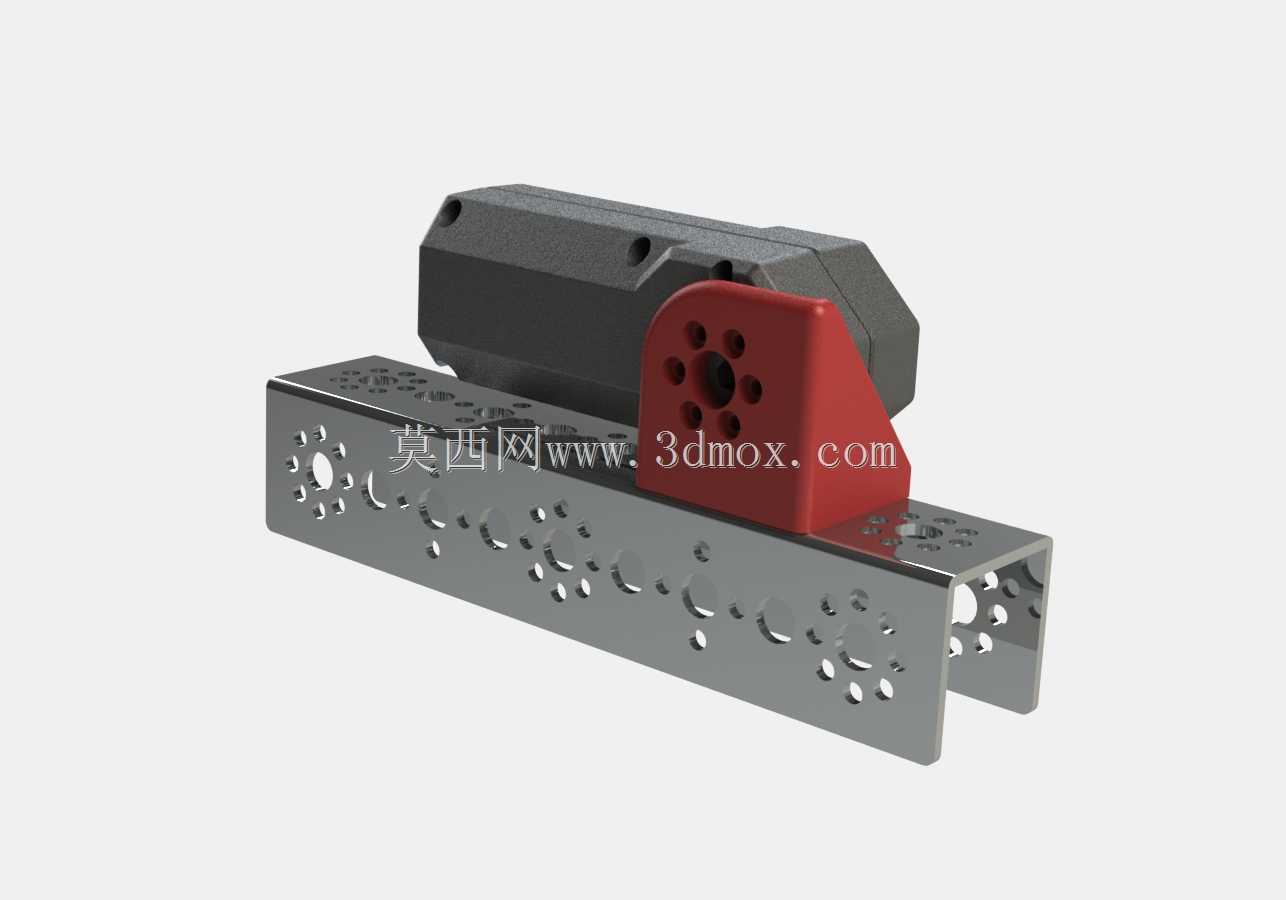

在教育机器人、小型竞赛类机电装置的搭建场景中，电机的安装固定精度直接决定了动力输出的稳定性与传动结构的运行寿命，这款适配转芯六角电机的安装支架，正是针对这类轻量化搭建场景的固定需求设计的。从实际安装适配性来看，支架主体的安装基准面做了平整化处理，能够与TETRIX体系的搭建型材紧密贴合，型材侧的安装孔位完全匹配TETRIX标准孔距，不需要额外打孔或做二次修配，就能直接通过标准紧固件完成锁紧固定，大幅降低现场搭建的调整工作量。支架与电机接触的定位区域，按照六角电机的外壳轮廓做了仿形包覆设计，红色的定位挡块刚好卡入电机外壳的定位槽位，能够限制电机运行时的周向转动与轴向窜动，避免电机在正反转切换、负载波动时出现移位问题，保证动力输出轴与后续传动机构的同轴度。考虑到教育场景、竞赛场景下的快速制作需求，整个支架的结构完全适配FDM3D打印工艺，没有设计悬空角度过大的无支撑结构，壁厚设置兼顾了结构强度与打印耗材用量，常规PLA、PETG耗材都能直接打印成型，不需要做特殊的打印参数调整。从安装边界来看，支架整体的宽度控制在单根TETRIX型材的安装宽度范围内，不会超出型材侧面占用额外的搭建空间，支架上预留的多组调节腰型孔，允许用户根据实际传动需求微调电机的轴向安装位置，适配不同直径的同步轮、齿轮传动组合，在搭建机械臂关节、行走驱动轮组、直线滑台动力端时都能灵活适配。支架底部的镂空孔位除了起到减重作用，还能在电机长时间运行时辅助散热，避免电机外壳热量堆积影响运行稳定性，整个结构没有冗余的设计部分，所有的结构特征都服务于安装定位、强度保障、场景适配这几个核心需求，不管是用于教学演示的原型搭建，还是竞赛机器人的快速迭代制作，都能满足实际使用的强度与精度要求。
