工程师桌面实用纪念摆件结构设计

　　做结构设计快十年，工位上堆过不少打印的样件，大多是验证完公差就丢去零件盒吃灰，唯独这类兼顾实用和纪念属性的桌面摆件，在我工位上留了最久。很多人觉得工程师的桌面摆件就是个装饰，其实天天泡在工位上画图、等渲染、等仿真算例的人都懂，手边能有个顺手的小工具，比花里胡哨的手办实用太多。

　　这个摆件的底座部分做了成排的内六角凹腔，从最小的M3规格一直到M12，公制英制的螺母都能直接压入对应腔位，平时拆样件、拧设备外罩掉下来的螺母，随手就能按尺寸卡进去，不用再翻零件盒找规格卡，也不用拿着螺母对着卡尺量半天，尤其是做外贸项目经常碰英制紧固件的时候，一眼就能区分出是公制粗牙、细牙还是英制惠氏螺纹，甚至能快速区分螺栓和螺柱的规格，省了不少找件对标的时间。凹腔的公差做了轻微的过盈配合，螺母压进去之后不会轻易掉出来，取的时候用手指从背面一推就能拿出来，不用额外做卡扣或者磁吸结构，打印完不用后处理就能直接用。

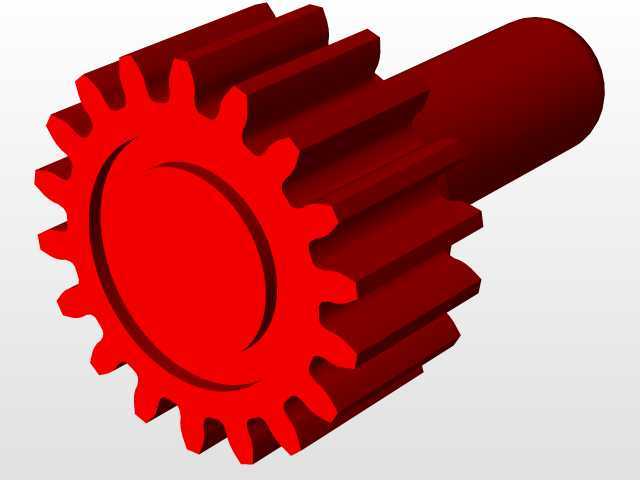

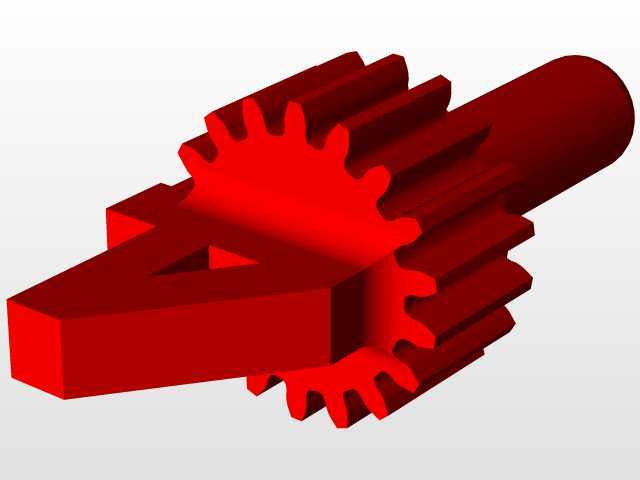

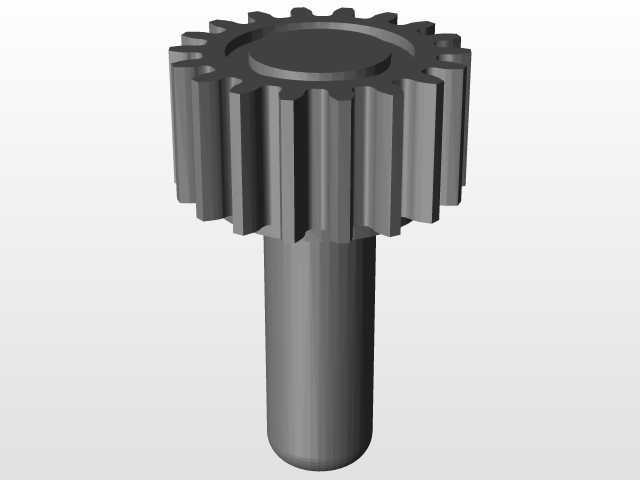

　　顶部的齿轮组是独立装配的结构，每个齿轮都套在预埋的小轴上，转动阻尼刚好，不会松垮晃荡，也不会卡涩转不动，等渲染、等程序跑数的时候随手拨两下，比转解压笔顺手多了。齿轮的齿形是标准渐开线，模数统一，要是做传动验证缺个小模数齿轮，甚至能临时拆下来凑合用，当然日常用的时候没人会真拆摆件救急，但结构上是完全满足传动要求的，不是做个齿形样子货。顶部的数字造型和齿轮数量对应，做了加厚处理，不会因为打印层厚不够断角，和底座的连接用了定位止口，粘胶之后不会歪，也不会因为日常碰擦掉下来。

　　底座的外形做了弧形收边，放在桌面上不会硌手，底部留了1mm的凹槽贴防滑垫，放在光滑的桌面上推的时候不会滑，也不会刮花桌面漆。整体的安装边界很友好，长度大概和常规键盘的小键盘区差不多，宽度不超过一个普通鼠标垫的宽度，放在显示器旁边不会挡屏幕，也不会占掉放图纸、放计算器的位置，重量控制得刚好，不会因为太轻易被碰掉，也不会重到搬工位的时候嫌麻烦。

　　当初设计的时候特意没做多余的镂空或者花哨的曲面，一是打印的时候不用加太多支撑，省材料省后处理时间，二是日常落灰了拿气吹一吹就干净，缝隙里不会卡灰难清理。底座侧面的字符做了0.3mm的凸高，不用上色就能看清，要是想做个性化标识，拿马克笔涂一下凸字再擦干净表面，就能做出分色效果，不用复杂的移印或者丝印工艺。

　　很多人做桌面摆件都只追求外观好看，放不了半个月就觉得占地方收起来，这类把实用工具属性和纪念属性结合的结构，才是真的适合工程师工位的东西，平时能当紧固件规格对照工具用，闲下来能拨齿轮放松，摆在工位上也能体现从业者的属性，比单纯的装饰件有意义得多。结构上所有的棱边都做了R0.5的倒角，不会划手，打印的时候也不会出现锐边翘层的问题，不管是光固化打印做精细外观件，还是FDM打印做日常实用件，都能直接出成品，不用额外修模改结构。
